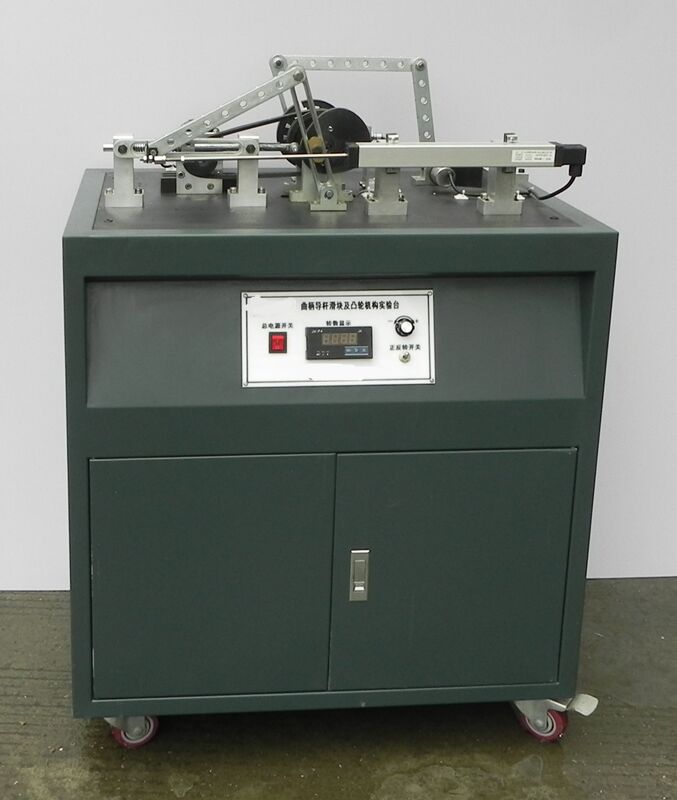

产品展示--[曲柄导杆滑块及凸轮机构实验台]
系列产品:
一、实验目的:
1.通过实验,了解位移、速度、加速度的测定方法;转速及回转不均率的测定方法;
2.通过实验,初步了解组合机构实验台及光电脉冲编码器、同步脉冲发生器(或称角度传感器)的基本原理,并掌握它们的使用方法;
3.通过比较理论运动曲线与实测运动曲线的差异,并分析其原因,增加对运动速度特别是加速度的感性认识;
4.比较曲柄滑块机构与曲柄导杆机构的性能差异;
5.检测凸轮直动从动杆的运动规律;
6.比较不同凸轮廓线或接触副,对凸轮直动从动杆运动规律的影响。
二、主要技术参数:
1.曲柄长度可调范围:25-45mm
2.滑块偏置可调范围:±5
3.凸轮廓线升程:30mm
4.凸轮滚子从动件偏置调节范围:±5
5.光电脉冲编码器一个,输出电压:5V 脉冲数:1000P
6.电机额定功率:P=70W
7.电机转速:0-180r/min
三、数据采集内容
1、采集凸轮机构滑块运动规律曲线
2、采集角度曲线规律
3、采集滑块往复运动规律曲线
4、转数调节
5、可以采集的曲线打印等
6、电脑由需方自配
