产品展示--[电机原理及电机拖动实验系统]

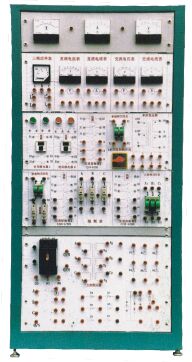

KCDQ-06C型电机原理及电机拖动实验系统 一、系统构成 1、实验装置采用立式机柜,机柜内采用模块化设计,功能分隔清晰,强弱电隔离,维护检修方便。保护功能齐全。机柜面板上设有基本单元电路模块,通过适当组合可进行各个电机实验。 2、配二个1.5KW功率的机组分别固定在二个小车上(直流电动机—直流发电机机组、三相交流电动机-或三相交流电动机—涡流测功机组),直流电动机和转速3000转/分。 3、机柜设有晶闸管整流电源,输出直流电压0~310伏。输出最大直流电流 4、三相调压器、电抗器、灯箱负载。 5、选配件有带PC-232接口的智能测试模块。 二、实验内容 1、直流电机认识实验。 2、直流发电机实验。 3、直流电动机实验。 4、并励电动机实验。 5、三相变压器连接组别实验。 6、三相感应电动机起动和调速实验。 7、三相感应电动机的空载和短路实验。 8、三相感应电动机的负载实验。
