产品展示--[平面机构运动设计分析实验台]

KCJXH-03型平面机构运动设计分析实验台



(双面操作两台每套)

平面机械运动设计分析实验台是我公司在原国内同类产品基础上,通过跟高等院校合作,运用模块化、组合化、通用化的设计思维,新近推出的一种专门面向各本、专院校从事机械原理教学,进行机械运动方案设计的通用性实验台。

一、性能特点

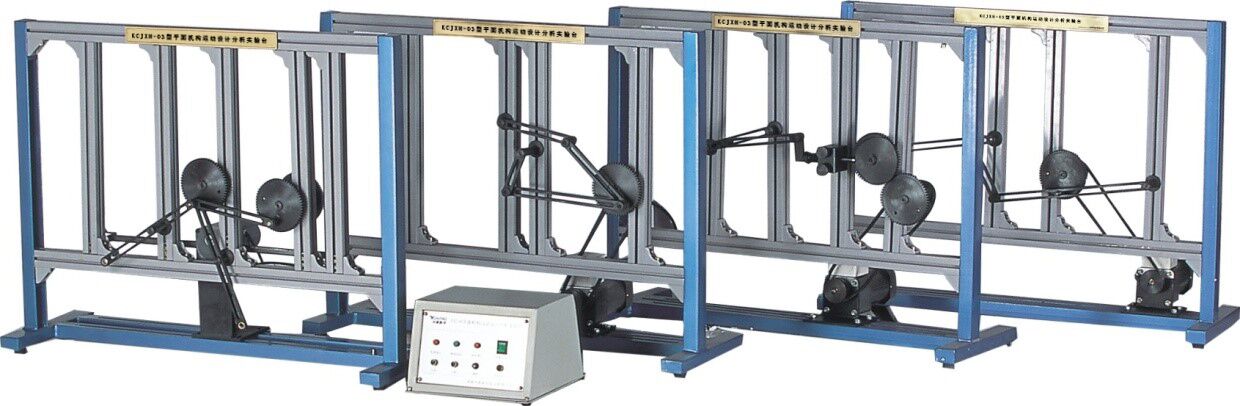

1、实验台机架采用单面4/套或双面2/套两种方式,配有零件存放柜,美观大方、适用性强、操作方便,零件存放柜外观明了、简洁,零件排布合理、有序,易于存放和拿取。

2、实验台由台架、电机、皮带、带轮、齿轮、凸轮、槽轮、拨盘、插件及各种高、低转付,回转付及移动付等组成,可做多种机构运动方案。

3、实验台每套配有三台交流带减速器电机,一台直线电机,电机在带有槽的底板上滑动,互不干涉。

4、所有连杆、构件采用迭加组合原理,自由拼接,能充分培养学生创造性思维,加深对机构组成原理的理解与认识。

5、实验台框架及零部件采用优质钢材精工制造,零部件采用工业发蓝处理,防锈效果好。

二、实验内容

1、机械创新设计综合展示

2、机械的结构分析与设计

3、机械运动方案的创新与设计

4、虚拟三维运动演示实验

三、实验项目:

1、导杆双滑块(牛头刨)机构

2、曲柄导杆滑块机构

3、曲柄导杆摇杆机构

4、曲柄导杆摇杆滑块机构

5、曲柄摇杆导杆机构

6、曲柄摇杆滑块(惯性筛)机构

7、双曲柄(火车轮)机构

8、双曲柄滑块(插床)机构

9、双曲柄摇杆导杆机构

10、双摇杆机构

11、槽轮机构

12、翻箱机构

13、间歇送料机构

14、曲柄滑块机构

15、曲柄滑块双摇杆机构

16、曲柄摇杆机构

17、双曲柄滑块机构

18、凸轮机构

19、凸轮液泵机构

20、摇筛机构

学生还可以扩展组合其他拼接机构。

四、主要技术参数

交流带减速器电机:90W 220V 0-90r/min       3

直线电机: L = 700220V  25w     1

实验台机架:单面4台,外形尺寸:1000×350×770mm

双面2台,外形尺寸:1000×350×750mm

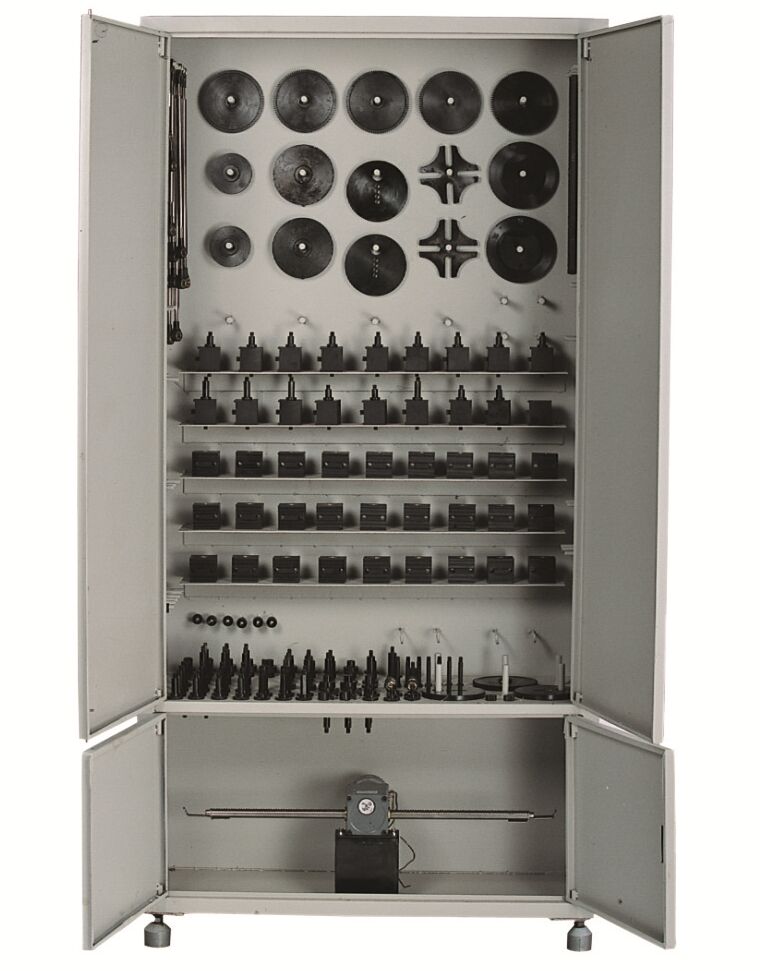

每台配有零件存放柜,外形尺寸:850×320×1650mm
