产品展示--[齿轮传动测试分析实验台]

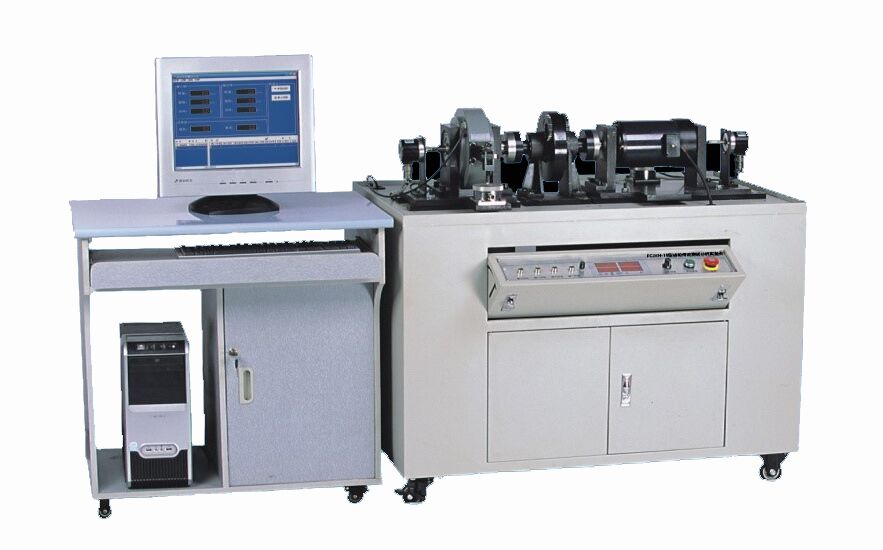

KCJXH-19型齿轮传动测试分析实验台

一、实验台功用

该实验台应用于齿轮传动测试与分析,使学生在实验过程中了解关于传动结构尺寸、重量、功率、速度、传动比、寿命、可靠性相互之间的关系,并作全面的分析,使学生能准确的把握齿轮传动在不同工况情况下类型的选择、设计,以便将来在实际工作过程中深入掌握齿轮传动的特点。

二、实验内容

1、测试齿轮传动输入、输出转速、扭矩;

2、不同转速、负载的传动效率。

三、性能规格

1、实验台采用独立的平台结构;

2、原动件、被试件以及负载为独立的模块结构,根据实验要求,可自行拼结,组装;

3、原动件与负载配有安装导轨,可根据不同被试件的尺寸作安装调整;

4、实验台操作面底板采用内置翻盖结构,美观实用,安全可靠。

5、技术参数

 电机功率:600W,电压:220V

磁粉制动器:额定转矩:50Nm

角位移传感器:输出电压:05V,脉冲数:1000P

测力传感器:量程:20Kg

外形尺寸:1100×720×1000mm

四、提供技术文件

1、《CCT齿轮传动测试分析实验台使用说明书》   1

2、《齿轮传动测试分析实验台指导书》      1
