产品展示--[《典型零件》实测绘图训练装置]

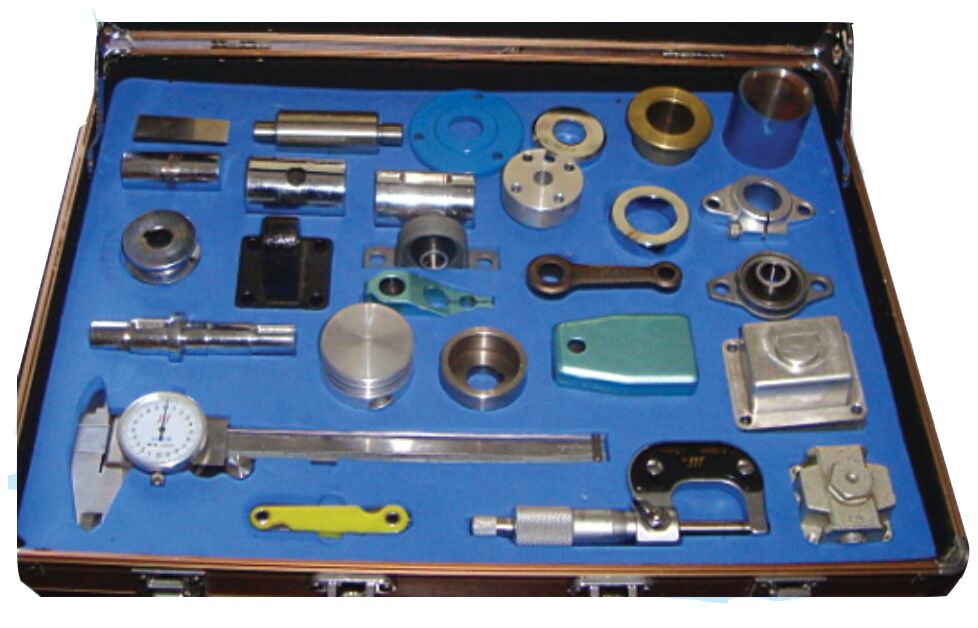

KCJT-02典型零件》实测绘图训练装置

一、产品特点:

1、项目实际化:以典型实际零件为训练对象;

2、功能系统化:看图找零件、零件测绘、零件绘图三位一体的训练模式,一视图、二视图、三视 图和多视图零件由简单到复杂的训练过程。

3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会;

4、教字标准化:配套的训练指导书,教和学都十分方便、教学效果显著;

5、管理便利化:零件、测量工具及指导书均放在一个精制的箱子里,管理十分方便。

二、产品功能:

1.训练模式

1)看图找零件训练;

2)零件测绘训练;

3)零件投影绘图训练;

4)立体图绘图训练。

2.训练内容

1)一视图零件测绘训练

2)二视图零件测绘训练

3)三视图零件测绘训练

4)多视图零件测绘训练

三、产品参数

1.外形尺寸:**=40×30×7cm

2.测量工具:游标卡尺、外径千分、螺纹样板

3.  :便携组合式(检测零件、测量工具及指导书均放在一个精制的综色箱子里)

4.典型零件(24件):

(1)一视图零件:光轴、铜套、垫片等

2)二视图零件:长方体、带键槽轴、皮带轮、法兰盘、联轴器、支架等

3)三视图零件:底座、低速轴、轴承座等

4)多视图零件:活塞、阀体等
