产品展示--[波动调节实验台]

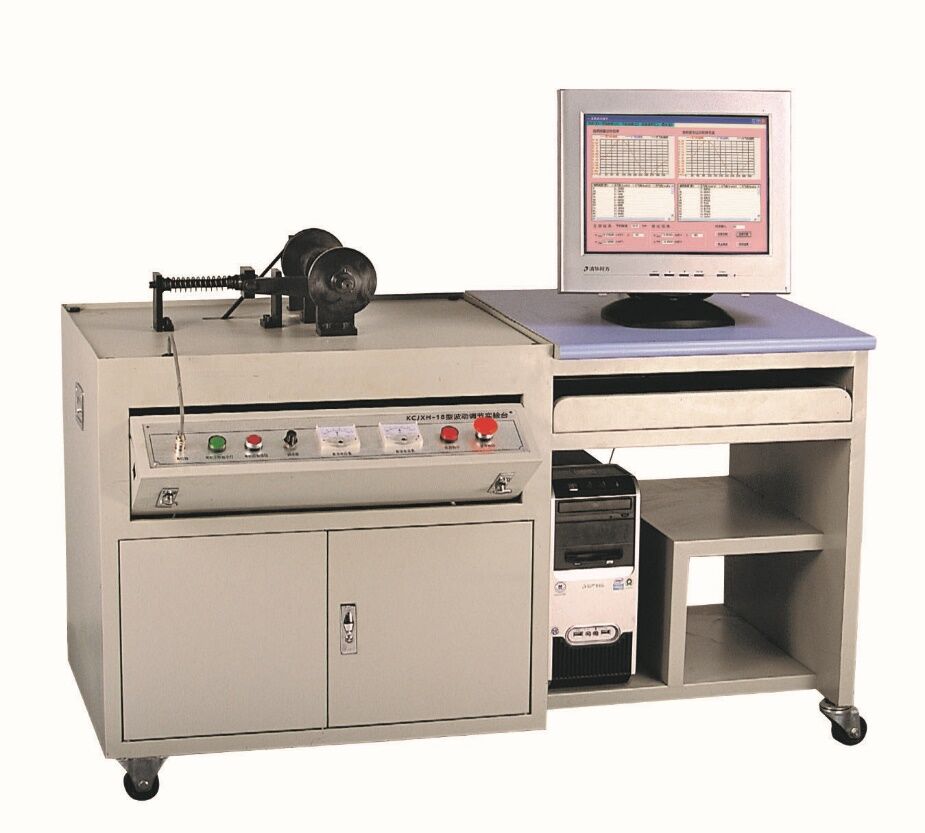

KCJXH-18型波动调节实验台 该实验台是用来测试传动系统的速度波动及飞轮对系统速度波动的影响。通过实验可加深学生对平面机构速度分析和速度波动调节的理解。 该实验配置适应高速动态参数采集的AD卡和采用微电脑控制进行数据处理并打印实验结果，使学生掌握现代动态参数测试技术。 一、实验内容 1、曲柄的真实运动仿真：通过数模计算得出的真实运动规律，作出角速度线图；进行速度波动调节计算，分析飞轮转动惯量的影响。 2、曲柄真实运动的实测：通过曲柄上的角位移传感受器和A/D转换器进行采集，转换和处理，并输入计算机显示出实测的曲柄角速度线图和角加速度线图；与理论角速度线图分析比较，使学生了解机构结构对曲柄的速度波动的影响。 二、功能及特点 1、设计了特别的曲轴代替曲柄构件，外形美观，使用寿命长。 2、利用弹簧的弹性力作为滑块运动时的工作阻力以增加滑块的工作时的速度波动效果。 3、配有强度不同的弹簧三种，显示不同负载工作状态下机械运转的工作阻力及速度波动。 4、配大小飞轮，显示不同飞轮质量的调速效果。 5、工作机械系统速度可调，测试不同转速下速度波动的情况以及在不同转速下的调速效果。 三、主要技术参数 1、直流调速电机功率：125W 转速：0-15000r/min 速比：1：6 2、飞轮：Φ120×9 Φ120×25 3、曲轴偏心：50（mm） 连杆中心长：180（mm） 4、角位移传感器：电压/脉冲：5V/1000P 供电电源：220V 50Hz 5、外形：1100×600× 系列产品：
该产品被浏览728次
