产品展示--[机电传动控制测试实验台]

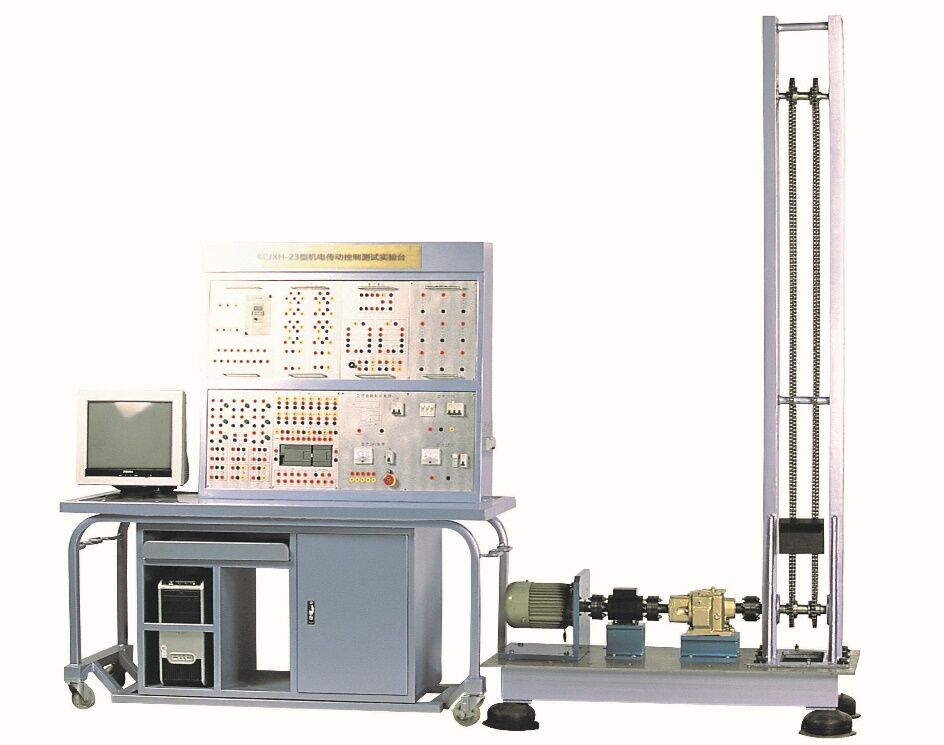

KCJXH-23型机电传动控制测试实验台 该实验台根据本科通用教材《机电传动控制》设计而成,也可适用于高职类《电力拖动》等课程的教学。系统由交流电机、直流电机、变频器、联轴器、扭矩转速传感器、减速器、链轮、链条及配重等组成,能完成交、直流电机的绝大部分控制实验并测绘出其特性曲线。实验台控制部分除可以采用传统的继电器控制方式外,还能够采用基于西门子PLC自由通信口的上位计算机控制方式,其完美结合了计算机和电气PLC控制技术,适用于高等院校的机械设计制造及其自动化等专业及高职院校、技工学校的机电技术与应用相关专业的教学。 一、实验项目 1、了解机电传动元件结构及工作原理 2、交、直流电机的特性测试 3、交、直流电机的继电器控制实验 4、交、直流电机的上位机控制实验 5、PLC可编程控制器实验 6、机械传动实验 二、实验内容 1、交流电机的实验 (1)交流电机时间控制定子串电阻启动实验 (2)交流电机变电压起动实验 (3)交流电机点动/自动控制实验 (4)交流电机循环工作回原点实验 (5)交流电机Y-△降压起动实验 (6)交流电机反接制动实验 (7)交流电机电流控制定子串电阻启动实验 (8)交流电机能耗制动实验 (9)交流电机正反转控制实验 (10)交流电机变频调速实验验 (11)交流电机变频制动实验 2、直流电机的实验 (1)直流电机正反转实验 (2)直流电机串电阻启动实验 (3)直流电机降压启动实验 (4)直流电机变电阻调速实验 (5)直流电机变电压调速实验 (6)直流电机能耗制动实验 (7)直流电机电源反接实验 (8)直流电机倒拉反接制动实验 3、PLC可编程控制器实验(扩展实验) (1)数字量实验 (2)模拟量实验 (3)PLC通信实验 4、机械传动实验 (1)机电传动系统拼接实验(电机部分) (2)链传动效率实验 (3)系统转动惯量的折算与实验 三、性能及特点 1、系统直观显示机电传动与控制的全过程,其传动台架与生产实际具有相似性。 2、该实验台有两种控制方式:一种是继电器控制方式,它能使学生掌握传统的继电器控制方式,熟悉继电器等器件原理及硬件接线;另一种是PLC控制方式,此方式接线简单,能大大缩短实验准备的时间,适用于只重视实验结果曲线的情况 3、该实验台软件具有实时测试、保存实验结果、打开历史文件、打印、模拟动画演示及模拟按钮的功能 4、该实验台软件能绘出四种特性曲线(实时、历史):T-n曲线、t-T曲线、t-n曲线、t-V曲线 5、该实验台的PLC实验部分(扩展部分)集可编程逻辑控制器、编程软件、模拟量控制实验板于一体,可完成PLC的基本指令实验、开关量实验、模拟量实验、通信等实验,实验内容丰富 6、该实验台的扭矩转速传感器是属高精密类器件,可拓宽学习者眼界。 四、主要技术参数 名称 主要技术参数 交流电机 0.75KW 380V 转速:910r/min 直流电机 0.75KW 220V 转速:1500r/min 变频器 0.75KW 380V 输出频率:0.1~400Hz 扭矩转速传感器 20N.m ±15VDC~24VDC 转 速:30000r/min PLC模块 西门子S7-200系列CPU224 A/D模块EM235 五、实验台规格 1、操作台外形尺寸:1550×730× 2、负载传动装置:1200×600×500mm 3、传动架:高2000mm 系列产品:
