产品展示--[多功能创意组合机械系统装配训练综合实验台]

KCJXDB型多功能创意组合机械系统装配训练综合实验台

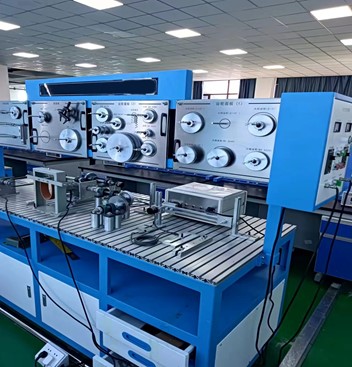

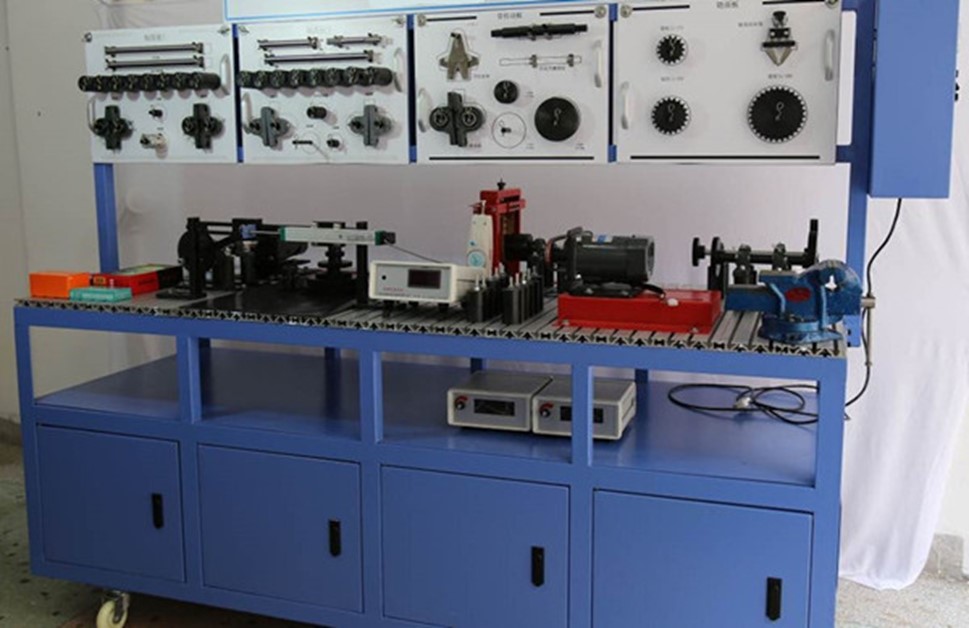

参考图片

一、概述：

创意组合机械系统装配训练综合实验台以全新的机械基础创新、教学、实验、培训新理念，运用模块化、人机工程学设计理论，高精度制造技术制造而成。配有多媒体模拟实验教学软件，是学习者巩固机械基础理论和培训掌握机械安装、调试、测量的实际操作技能的必备实验设备（大学本科、专科适用）。

二、实验目的和意义

1.通过实验将枯燥的机械概念通过实体的运行得到直观体现。使学习者获得学习的兴趣和理论概念的巩固。

2.通过实验使学习者建立起清晰的机械装配、安装调整及同轴度、平行度等形位公差的概念。

3.通过实验获得对分析、评判处理机械加工误差、装配误差等系统综合误差对机械传动性能影响的实际能力。

4.通过实验使学习者学会和掌握机械工卡量具的使用和获得长度测量、角度测量等尺寸与形位公差测量的相关知识。

5.该设备可供6-8个学生双面操作，零件存放有序，便于实验和管理。

三、实验内容

实验（教程）一：机械传动系统的组成

实验（教程）二：链联接的安装与测量

实验（教程）三：动力传输系统的安装

实验（教程）四：V型带传动的安装与调节

实验（教程）五：链传动的安装与调节

实验（教程）六：直齿轮传动的安装与调节

实验（教程）七：多轴传动的安装与调节

实验（教程）八：符合标准与加工超差传动件的性能对比分析

实验（教程）九：有轴向力传动零件的搭接与运转分析

实验（教程）十：曲柄摇杆工作系统的搭接、运转与分析

实验（教程）十一：曲柄滑块工作系统的搭接、运转与分析

实验（教程）十二：带传动与齿轮传动组合

实验（教程）十三：齿轮传动与链传动组合

实验（教程）十四：带与链传动组合

实验（教程）十五：V带传动与曲柄滑块机构组合

实验（教程）十六：链传动与曲柄连杆机构组合分析

实验（教程）十七：机构运动参数的测试分析实验

四、功能与特点

1.本实验台能够进行单轴的安装分析、共线轴系、平行轴系的联接与运转测量、带传动、链传、齿轮传、机械传动系统的安装、测量以及对比分析。不同转速、载荷条件下的简单特性比较。

2.本实验台突破了传统轴系搭接的静态理念，在轴系搭接完成后，通过实际运转，体验安装的相关问题。

3.实验台是将机械测量同性能相互联系，在运转的环境下，对精度建立起直观的概念。

4.在安装过程中，掌握相关工业测量量具的使用，直接提高动手能力。

5.多种传动类型的比较分析，充分理解不同传动类型的特点及其适用范围。

6.配备了详尽实验指导书。

五、系统主要技术参数

1.电机（2台）：61K250RA-CF电压：220V 250W；转速：0－1440rpm

51K60RGN-CF电压：220V 60W；转速：0－300rpm

2.直线位移传感器（1个）：量程150mm；

3.水平仪（可测水平、垂直、45°）

4.光栅角位移传感器（1个）：脉冲数1000p；

5.外形尺寸: 2100×780×2050mm

六、工具清单

序号	名称	规格	数量
1	塞尺	150mm 0.02-1	1
2	多用水平仪	可测水平、垂直、45°	1
3	组合角尺	0-102mm	1
4	百分表	0.01mm/格	1
5	磁性表座	203X63X6(长X宽X高)	1
6	数字转速表	测量范围0-999.9RPM/1000-9999.9RPM	1
7	机油壶	200ml	1
8	钢板尺	0-1000mm	1
9	游标卡尺	0-150mm	1
10	外径千分尺	0-25mm	1
11	钢板尺	0-300mm	1
12	内六角扳手	1.5#-10#	1套（9件）
13	呆扳手	10-12	2
		12-14	2
		14-17	2
14	噪声仪	SJ-1	1
15	十字螺丝刀	6寸	2
16	一字螺丝刀	3寸4寸	各1把
17	尖嘴钳		1
18	活动扳手	8寸	1
19	半圆锉	半径R8.5左右（可锉17mm大内孔）	1
20	圆锉	7寸	1
21	老虎钳	6寸	1
22	带张力测量仪		1
23	橡胶榔头		2
24	平锉	10寸	2
25	钢锯		1
26	平口钳	5寸	1台

六、配置清单

序号	名称及规格	数量	零配件图及符号
1	齿轮1 m2 Z36	3
2	齿轮2 m2 Z24	2
3	齿轮3 m2 Z48	2
4	齿轮4 m1.5 Z26	2
5	齿轮5 m1.5 Z60	2
6	齿轮6 m1.5 Z64	1
7	齿轮7 m1.5 Z80	1
8	齿轮8 m2 Z80	2
9	齿轮9 m2 Z90	2
10	小链轮P=12.7 Z=15	1
11	中链轮P=12.7 Z=20	1
12	大链轮P=12.7 Z=30	1
13	小带轮 34°	1
14	中带轮 34°	1
15	大带轮 34°	1
16	小齿轮 m2 Z36此为错误设计	1
17	大齿轮 m2 Z48此为错误设计	1
18	小带轮 37°此为错误设计	1
19	大带轮 31°此为错误设计	1
20	小链轮此为错误设计P=12.7 Z=15	1
21	大链轮此为错误设P=12.7 Z=30	1
22	小斜齿轮Ⅰ 15°Mn=1.5 z=26	1
23	大斜齿轮Ⅰ 15°Mn=1.5 Z=69	1
24	小锥齿轮m=2 Z=25	1
25	大锥齿轮m=2 Z=50	1
26	小斜齿轮Ⅱ 22°Mn=1.5 Z=26	1
27	大斜齿轮Ⅱ 22°Mn=1.5 Z=69	1
28	滚动轴承座UP203	8
29	滚动轴承座UP205	4
30	滑动轴承座HZ020	4
31	传动轴1	9
32	传动轴2	2	阶梯轴（φ17-φ20）
33	传动轴3	2	阶梯轴（φ17-φ25）
34	套筒联轴器	1
35	爪式弹性联轴器	2套
36	弹性中间盘	2
37	套垫82.8高（24件） 76.5高（4件）33高（4件）82.5高（4件）	36
38	垫圈	4
39	调整垫片（3种）0.1mm-12件；0.2、0.3、mm-各12件；	48
40	轴面板1	1
41	轴面板2	1
42	带传动板	1
43	链轮面板	1
44	齿轮面板	1
45	扩展板1	1
48	扩展板2	1
49	扩展板3	1
50	轴端挡圈1	10	盘类零件轴端固定
51	轴端挡圈2	12	盘类零件端面定位
52	轴端挡圈3	10	盘类零件端面定位
53	连杆Ⅰ	1
54	连杆2	1
55	曲柄	1	端面带螺纹孔齿轮代替
56	滑块销轴	1
57	摇杆	1
56	曲柄销轴	1
57	铰接轴	1	杆-杆连接
58	传感器连接轴	1
59	机构滑块	2套
60	机构支架	2套
61	机构滑轨	1
62	线位移支架	1
63	光电编码器支架	1
64	线位移联接轴	1
65	马蹄卡	1
66	光电编码器	1	0-1000p
67	直线位移传感器	1	L=150
68	制动轮毂	1套
69	电机活动调整螺母	4
70	制动器	1套
71	电机调整座	1
72	电机联轴器内孔￠12	2
73	交流电机61K250RA-CF	1台
74	交流减速速电机51K60RGN-CF	1台
75	光轴电机座	1
76	电机等高座	1
77	链条拉力器	1
78	等高点调整块	2
79	带张力测量仪	1
80	链条	1
81	皮带A型 900	1
82	轮槽规1 Y型	1
83	轮槽规2Z、A、B、C型	1
84	轮槽规3D、I型	1
85	带型规1Y、Z、A、B、C型	1
86	齿条规：m=1.5、2 ； m=2.5、3；m=4、5；	各1共3
87	垫板180×70×10	1	磁性座用
88	卡子	67
89	园头平键5×5×20	15
90	外六角螺杆M4×10	8	面板固定
91	外六角螺钉M8×110	50套（件）
92	外六角螺钉M8×25	20套（件）
93	外六角螺钉M8×60	6套（件）
94	机械系统创新设计搭接装配实训实验台	1
95	电器控制箱	1套
96	数据采集箱	1
97	机构测试软件	1套
