产品展示--[轴系对中实训平台]

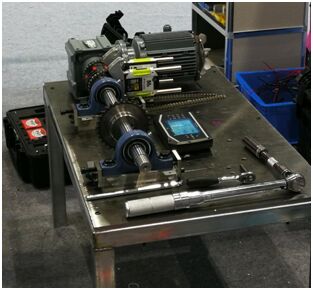

KCZDH-3型轴系对中实训平台

一、产品概述

该设备是依据国家工业机械装调项目职业标准和世界技能大赛相关项目技术标准而设计，突出“机械加工”、“拆装”、“检测”、“维护”、“维修”、“调试”等实训内容。各实训项目由团队或个人单独完成，培养学生或选手的工作组织、自我管理、沟通协调的能力，解决问题、参与计划和设计、手工加工、机械加工、拆装、检测、报告、维护、维修、调试等综合能力。适合各中、高职院校开展专业知识教学、职业选手的选拔、技能培训。

二、技术参数

1.工作电源：三相五线～380V±10% 、50Hz ；

2.外形尺寸（L*W*H）:1100mm*600mm*1100mm；

3.工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m；

4.安全保护：设有漏电过载保护，符合国家安全用电相关标准。

三、设备配置

主要由实训对象、系统工作台、电器控制箱组成；

1.实训对象

实训对象主要由三相异步电动机2.2KW、弹性联轴器、R57减速器、电机调整机构组成，按世赛工艺标准进行设计。实训对象安装在铁板平台上，铁板尺寸：1100mm*600mm*15mm，经加工中心设备加工成型，安装平面经磨床粗、精研磨，表面涂防锈油处理，实训对象呈开放式结构，方便开展进行实训项目。

2.系统工作台

系统工作台呈框架式结构，外形尺寸：1100mm*600*800mm，工业钣金结构设计，经钣金激光下料、折弯、冲孔、焊接、打磨等多道工艺，外表面静电喷涂平光聚塑，整体框架牢固、美观、大方；下方设有抽屉和一体式工具柜，封闭式结构，柜门采用传统工艺门销式结构设计，带锁，框架底部设有工业型水平调节支撑型静音脚轮，设备方便移动、定位。

3. 电器控制箱

主要由电控箱、电器元件、手持式按钮盒、系统控制电路等通过电缆连接成成一个完整的电控系统。电控箱箱体及器件安装面板采用优质冷轧钢板，经激光精密切割，折弯机折弯成型，焊接工艺等多道工序，外表面静电喷涂平光聚塑；电器元件均符合国家安全标准，采用德国工艺标准进行设计；手持式按钮盒采用工业标准塑料开模而成，具有高绝缘性，符合国家电器安全标准，背部装有固定式磁铁，可悬置于系统工作台任意侧，方便学生或选手进行操控。

4.配套工具

序号	名称	型号、规格	数量	单位
1	电工工具套件	包括数字式万用表、剥线钳、尖嘴钳、斜口钳、螺丝刀、镊子、剪刀、电烙铁、烙铁架、焊锡丝	1	套
2	不锈钢垫片	0.02mm到2mm不同规格各10片	1	套
3	内六角扳手	九件套	1	套
4	内六角螺丝刀	五件套	1	套
5	彩色端子压线钳	HSC86-6	1	把
6	扳手	10″	1	把
7	扳手	12″	1	把
8	开口扳手	12-14	1	把

四、实训项目

项目一：机械零部件的加工、精度检测、制定合理的加工工艺

项目二：规范使用检测仪器、工具及制定合理的装配工艺

项目三：机械安装调试、运动精度检测、振动分析；

项目四：轴系对中的实训项目

1.联轴器工作原理的认知与安装；

2.轴对中故障分析分析、检测、校准；

项目五：电控系统的安装与调试；
