产品展示--[《标准零件》实测绘图训练装置]

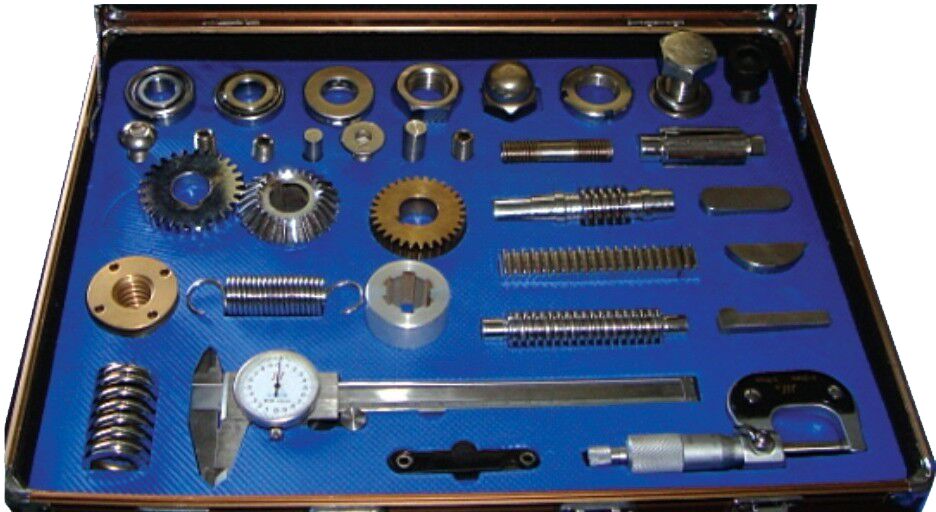

KCJT-03《标准零件》实测绘图训练装置

一、产品特点:

1、项目实际化:以实际标准零件为训练对象;

2、功能系统化:看图找标准零件、标准零件测绘、标准零件绘图三位一体的训练模式, 由简单标准零件到复杂标准零件的训练过程。

3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会;

4、教字标准化:配套的训练指导书,教和学都十分方便、教学效果显著;

5、管理便利化:标准零件、测量工具及指导书均放在一个精制的箱子里,管理十分方便。

二、产品功能:

1.训练模式

1)看图找零件训练;

2)零件测绘训练;

3)零件投影绘图训练;

2.训练内容

1)轴承零件测绘训练

2)螺栓零件测绘训练

3)螺钉零件测绘训练

4)螺母零件测绘训练

5)垫圈零件测绘训练

6)键销零件测绘训练

7)齿轮零件测绘训练

8)弹簧零件测绘训练

三、产品参数

1.外形尺寸:**=40×30×7cm

2.测量工具:游标卡尺、外径千分、螺纹样板

3.  :便携组合式(检测零件、测量工具及指导书均放在一个精制的综色箱子里)

4.标准零件(30件):

1)轴承零件:深沟球轴承、圆锥滚子轴承、推力球轴承



2)螺栓零件:外六角螺栓、内六角螺栓测绘、双头螺栓

3)螺钉零件:圆头螺钉、沉头螺钉、紧定螺钉1、紧定螺钉2

4)螺母零件:外六角螺母、球头六角螺母、圆螺母

5)垫圈零件:平垫圈、弹簧垫圈

6)键销零件:平键、半圆键、矩形外花键、矩形内花键、圆柱销、圆锥销

7)齿轮零件:圆柱齿轮、齿条、圆锥齿轮、蜗杆、涡轮

8)弹簧零件:压缩弹簧、拉伸弹簧
