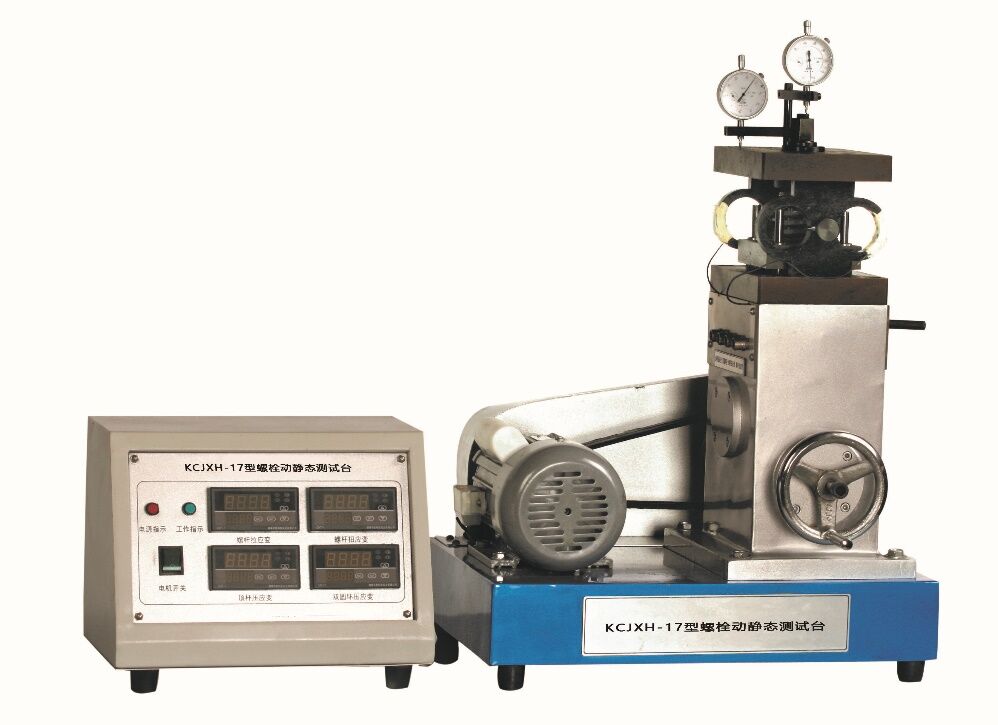

KCJXH-17型螺栓动静态测试台

本实验台是我公司隆重推出的新型螺栓联接动静态实验台，主要用于《机械设计》中的螺栓联接实验教学，利用它来观察螺栓联接在拧紧和加载时其螺拴和被联接件的受力及变形规律，测定并绘制螺栓联接动静态的受力变形图，了解螺拴和被联结件的刚度对螺栓联接的动静态特性的影响。

一、实验内容：

1、螺栓联接静态实验：测定并绘制螺栓联接静态的受力变形图，了解螺拴和被联接件刚度改变时，受力变形图的变化。

2、螺栓联接动态实验：测定并绘制螺栓联接的动态受力波动曲线，了解螺拴和被联结件刚度改变时，对螺栓和被联接件的应力幅值的影响，以确定提高螺栓联接强度的各项措施。

二、产品的功能与性能

1．主要测试件采用40Gr优质合金钢制作，保证了测试的精度和稳定。

2．螺拴拉伸、扭转、被联接件，加载顶杆的应变，均采用全桥测试，可消除各种偏载、预应力和环境温度的影响，测试精度高。

3．采用双顶杆四导杆加载装置，加载平稳，避免过大偏载的产生，测试结果稳定可靠。

4．通过数码显示面板读数手动或计算机测试分析软件自动进行螺栓联接动静态实验，实现两种实验手段，可作综合性实验。

5．计算机测试分析软件功能强大，可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告模板。

6.具有动态螺栓的动态载荷与变形的测量分析和理论分析。

7.具有螺栓和被联接件的受力和应变的测试分析和理论分析。

三、主要技术参数：

1、电机：370W , 220V

2、试验件电阻应变片：R = 350Ω

3、动静态螺栓测试仪

4、灵敏度系数：K=2.10

5、基本误差: ±0.2%FS ±2个字分辨率:1με

6、零点漂移: ±2με/4小时 ±0.5με/℃

7、测试范围：0±30000με 零点不平衡: ±10000με

8、数字千分表：0-10mm

9、外形尺寸：500×360×100mm

10、重量：55kg
