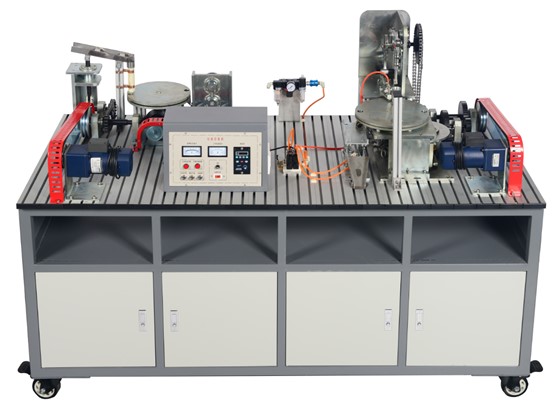

KCJZS-01B型自动化机构创新设计实训装置
一、配置及技术性能要求：
自动化机构创新设计实训装置由实训台、交流减速电机、电源控制箱、自动化机构（步进转盘隔离送料机构、工作台往复升降机构、四槽轮间歇回转机构、偏心轴振动机构、连杆齿轮摆动机构、凸轮驱动插入装配机构）、静音空气压缩机、气动元件、配件等组成。
1.实训台: 实训台采用铁质双层亚光密纹喷塑结构，台面为带“T”形槽的铝合金型材操作面板，铝制面板工艺采用凹字烂板技术。
2.交流带减速器电机（带调速器）：减速比1：150，电机转速90～1350rpm，功率90W，电源AC220V ,输出转速0～10rpm，调速器 US33 带数字显示，可显示电机转速或输出转速；
3.输入电源：单相三线 AC220V±10% 50Hz
4.实验台外形尺寸≧1840mm×820mm×860mm
5.电源控制箱1台：为实训装置提供电源，可以控制交流减速电机的转速：
6.传感器：光电开关1个；行程开关1个
7.静音空气压缩机1台：额定功率550W；公称容积6L；额定输出气压0.8MPa。
8.气动元件1套：提供过滤器、减压阀、压力表、手旋阀、电磁阀、双作用气缸等工业气动元件，气动回路搭接采用快换接头，拆接方便。
9.自动化机构：各机构可单独训练，也可组合成不同的机械设备。主要由偏心轴振动机构、步进转盘隔离送料机构、连杆齿轮摆动机构、四槽轮间歇回转机构、凸轮驱动插入装配机构、工作台往复升降机构、同步带、同步带轮防护罩、气动三联件、三联件座、三角带、皮带轮防护罩、小带轮、电机、气动阀底座、换向阀、皮带轮防护罩，投标文件需提供设备的配套的CAD总装配图纸，装配图纸需包含以上零部件。
（1）偏心轴振动机构：可实现工作台面的轻微震动，可作为供料器的输入动力。机构外出尺寸≧350mm×290mm×420mm。主要由大带轮、轴承座、圆带轮、∅8圆带 、振动机构连接轴、内外隔环、小锥齿轮、销轴、振动机构供料料道、导向套端盖、导向套、导向套座、导向套座固定板、立板、立轴、连接杆、偏心轴、标准件等组成，投标文件需提供偏心轴振动机构配套的CAD装配图纸，装配图纸需包含以上零部件。
（2）步进转盘隔离送料机构：锥齿轮为机构的起始动力输入点，再经一组锥齿轮传动为立式旋转机构输送动力，物料由料斗落入隔离料盘中，经旋转运动达到物料分离。机构外出尺寸≧370mm×300mm×290mm。主要由隔离机构轴承座、轴承座下盖、大锥齿轮、隔离机构立轴、辅料盘支撑、料斗支撑、料斗固定带、料斗、料斗导向、料道、隔离机构轴套、轴承座轴承座套、隔离机构料盘、内外隔环、隔离机构附料盘、同步带轮、隔离机构连接轴、隔离机构连接轴用轴套、不锈钢抱箍、标准件等组成，投标文件需提供步进转盘隔离送料机构配套的CAD装配图纸，装配图纸需包含以上零部件。
（3）连杆齿轮摆动机构：同步带轮带动转动圆盘把动力传递给齿条，在齿条的往复运动中带动联动齿轮作平面摆动。机构外出尺寸≧265mm×330mm×260mm。主要由导向杆、齿条、轴承座、轴、同步带轮、摆动圆盘、支撑销、拉杆、调节杆、转动盘、活动套、摆动机构底板、摆动机构固定板、连杆挡销、内外隔环、齿轮、摆动轴、轴承座套、套筒、轴承座套用闷盖、标准件等组成，投标文件需提供连杆齿轮摆动机构配套的CAD装配图纸，装配图纸需包含以上零部件。
（4）四槽轮间歇回转机构：电机经由带传动、直齿齿轮传动，蜗轮蜗杆传动为立式旋转机构提供动力，经过四槽轮的传递使物料盘达到间歇性回转。机构外出尺寸≧475mm×480mm×345mm。主要由小齿轮、蜗杆套管、蜗杆用轴承、蜗杆轴承座用透盖、蜗杆、蜗轮轴承座、轴承座下盖、蜗轮轴、蜗轮、蜗杆轴承座、回转机构用底板、四槽轮、槽轮轴、槽轮轴用轴承、内外隔环、推力球轴承限位块、料盘用轴承、回转机构附料盘、回转机构料盘、法兰盘、蜗轮轴上用轴承、蜗轮轴端用螺母、挡套、轴承座轴承座套、锁止弧、料斗导向、料斗固定带、回转机构料斗支架、料斗连接、齿轮轴、大齿轮、垫块、拨销、标准件等组成，投标文件需提供四槽轮间歇回转机构配套的CAD装配图纸，装配图纸需包含以上零部件。
（5）凸轮驱动插入装配机构：动力经由链传动达到凸轮轴，通过凸轮经由杠杆把动力分为两路经过物料的夹紧定位来完成物料装配。机构外出尺寸≧510mm×314mm×290mm。主要由08B19链轮、轴承座透盖、轴承座、装配机构连接轴、大齿轮、装配机构连接轴用轴套、大带轮、增高架立柱、增高架横称、导柱、导套、固定座、推料板、挡块、内外隔环、真空吸头固定座、固定座板、限位开关座、杠杆、装配机构立板、装配机构加强板、支撑板、杠杆轴承滑道、装配机构底板、凸轮轴轴承座套、凸轮轴轴承座套透盖、08B38链轮、凸轮轴、轴承座套用闷盖、凸轮、凸轮间隔环、杠杆连接轴挡圈、杠杆连接轴、导套固定带、标准件等组成，投标文件需提供凸轮驱动插入装配机构配套的CAD装配图纸，装配图纸需包含以上零部件。
（6）工作台往复升降机构：气缸为升降机构提供动力。经由推杆，推动交叉连杆的角度变化来完成工作台的升降。机构外出尺寸≧90mm×392mm×166mm。主要由固定支座、平板、直滑道、连杆、环形滑道、升降机构底板、光电传感器座、气缸、连杆连接轴、回转轴、平板挡板、气缸支座、接料滑道、标准件等组成，投标文件需提供工作台往复升降机构配套的CAD装配图纸，装配图纸需包含以上零部件。
（7）机械式升降台虎钳安装座：升降式台虎钳安装座须采用机械式升降机构，能实现快速上升和快速下降，锁紧装置定位准确可靠。活体钢板整体压制，不易断裂，硬度不低于HRC45；精度>1级；要求齿轮齿条经高温淬火，经久耐用，不易磨损，硬度不低于HRC45；根据工件所处角度在0-360°范围内调节台虎钳。要求提供升降式台虎钳安装座实物照片和配套的CAD装配图纸，装配图纸需包含以上零部件。
10.工具一套：提供内六角扳手1把、小活动扳手1把、卷尺1把、小十字螺丝刀1把等工具。
11.零件存放盒1套：存放各种机械零部件，便于学生实验操作和教师对实验设备的管理。
12.投标文件提供实验指导书和实验报告电子版各1套，实验指导书需包含设备简介（产品概述、设备结构、技术参数、性能特点）、操作说明（电源箱控制部分操作说明、气动部分操作说明、整机操作说明、注意事项）、实训项目（零部件认知、装配工艺编写、整机各部件之间装配位置、装配关系的调整）、附录等组成。
二、实训项目
1.自动化机构原理的设计；
2.自动化机构的创新与设计；
项目一：机械识图与装配工艺的编写
根据部装图和总装图，读懂装配图和机械设备的用途、性能、工作原理、组成部分及零部件间的装配关系和技术要求等内容，并编写装配工艺。
项目二：机械传动的安装与调整
齿轮传动机构、蜗轮蜗杆机构、带传动和链传动机构的装配与调整
项目三：自动化机构的装配与调整
根据图纸要求，按照装配工艺过程，完成自动化机构的装配与调整，通过不同的组合可实现不同的功能模块。
