产品展示--[螺栓组及单螺栓联接静动态综合实验台]

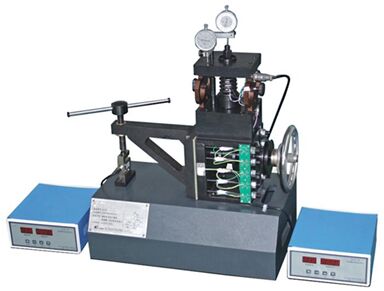

KCJXM-01B型螺栓组及单螺栓联接静动态综合实验台

一、功能简介
现代各类机械中，广泛应用螺栓进行联接，如何计算和测量螺栓受力情况及静、动态特性参数，是工程技术人员的一个重要课题。螺栓联接实验台是本公司根据《现代机械工程基础实验教程》指导书开发的实用性很强的教学设备。本实验台采用全新现代测试手段，利用传感器及计算机对螺栓联接静、动态参数进行采集、处理、仿真的实验设备，其设计紧密结合螺栓联接的教学内容，可完成螺栓应力与变形的测试与分析，测量数据稳定、重复性好，是当前理想的基础教学实验设备。
二、性能特点
1.该实验台为螺栓组及单螺栓的组合实验台，同时具有螺栓组静态实验及单螺栓静、动态实验组合功能。一台实验台可完成两种实验台的实验功能。
2.螺栓静动态受力、变形、刚度，轴向载荷，预紧拉力等实验。
3. 通过计算机测试分析软件自动进行螺栓联接动静态实验，实现两种实验手段，可作综合性实验；
三、实验项目及内容
1.螺栓组载荷分布及其测试；
2.静态测试相对刚度变化对螺栓总拉力的影响；
3.动态测试相对刚度变化对螺栓应力幅值与动载荷幅值的影响。
4.电阻应变仪的工作原理及各测量点应变片的组桥方式

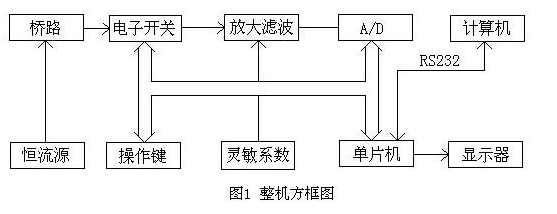

本仪器由精密恒流源,多路切换开关,前置放大器,低通滤波器,A/D转换器,单片机,显示电路,电源等部分组成见方框图。
方框图：

四、实验设备主要技术参数
1.单相交流异步电机：90W、N=1400r/min
2.电阻应变片电阻值：R=120Ω；灵敏度系数：K=2.08
3.螺栓组实验螺栓：M12（10个）
4.实验单螺栓：M16（1个）
5.四路静动态测试仪：测量范围：0±30000με
6.零点不平衡：±10000με
7.基本误差：0.2﹪FS
8.分辨率：1με
9.零点漂移：±2με/4小时、±0.5με/℃
10.测量方式：1/4桥、半桥、全桥
11、外型尺寸：800×350×600
五、螺栓组及单螺栓联接静动态综合实验台

序号	图号	名称	数量	备注
1	KCJXM-01B-001	底座	1	焊接组件
2	KCJXM-01B-002	连接座	1	焊接组件
3	KCJXM-01B-002-1	连接座-底座	1	Q235
4	KCJXM-01B-002-2	连接座-前后板	2	Q235
5	KCJXM-01B-002-3	连接板-顶板	2	Q235
6	KCJXM-01B-003	悬臂	1	焊接组件
7	KCJXM-01B-003-1	悬臂背板	1	Q235
8	KCJXM-01B-003-2	悬臂板	1	Q235
9	KCJXM-01B-004	加载螺钉	1	45#
10	KCJXM-01B-005	加载杠杆	1	活塞杆
11	KCJXM-01B-006	杠杆螺钉	2	45#
12	KCJXM-01B-007	铜套螺母	1	黄铜
13	KCJXM-01B-008	传感器底座	1	Q235
14	KCJXM-01B-009	弹性连接块	2	尼龙
15	KCJXM-01B-010	补偿片安装片	2	不锈钢
16	KCJXM-01B-011	传感器压头螺钉	1	Q235
17	KCJXM-01B-012	中间实验螺栓	10	45#
18	KCJXM-01B-013	偏心轮轴	1	45#
19	KCJXM-01B-014	偏心轮	1	45#
20	KCJXM-01B-015	偏心轮隔套	1	45#
21	KCJXM-01B-016	盲孔端盖	1	Q235
22	KCJXM-01B-017	通孔端盖	1	Q235
23	KCJXM-01B-018	大带轮-SPZ	1	Q235
24	KCJXM-01B-019	电机带轮-SPZ	1	Q235
25	KCJXM-01B-020	顶杆导向板	2	Q235
26	KCJXM-01B-021	挺杆支座	1	Q235
27	KCJXM-01B-022	小销轴	1	45#
28	KCJXM-01B-023	挺杆	2	45#
29	KCJXM-01B-024	弹簧下支座	1	45#
30	KCJXM-01B-025	弹簧	1	60Si2Mn（外购件）
31	KCJXM-01B-026	八角环	2	55Si2Mn
32	KCJXM-01B—027	弹簧上支座	1	45#
33	KCJXM-01B-028	锥塞	2	45#
34	KCJXM-01B-029	表夹杆	1	Q235
35	KCJXM-01B-030	表夹	2	铝合金
36	KCJXM-01B-031	夹紧螺钉	4	45#
37	KCJXM-01B-032	弹性垫圈	1	45#
38	KCJXM-01B-033	厚螺母	1	标准件
39	KCJXM-01B-034	空心试验螺栓	1	45#
40	KCJXM-01B-035	小螺杆	1	45#
41	KCJXM-01B-036	下联接板	1	Q235
42	KCJXM-01B-037	上联接板	1	Q235
43	内六角圆柱头螺钉	M6×35(发黑)	8	标准件
44	内六角圆柱头螺钉	M10×30(发黑)	4	标准件
45	内六角圆柱头螺钉	M6×15(发黑)	9	标准件
46	内六角圆柱头螺钉	M6×20(发黑)	4	标准件
47	内六角圆柱头螺钉	M12×20(发黑)	4	标准件
48	内六角圆柱头螺钉	M8×20(镀白锌)	2	标准件
49	内六角圆柱头螺钉	M8×10(镀白锌)	1	标准件
50	内六角圆柱头螺钉	M8×40(发黑)	4	标准件
51	内六角圆柱头螺钉	M8×25(发黑)	4	标准件
52	电机	J110ZYT152-PX25-A3	1	博山新微电机
53	轴用A型挡圈	φ10	2	标准件
54	螺母	M12	10	标准件
55	手轮	d=12、D=250	1	五金件
56	百分表	量程：0-10MM	2	标准件
57	称重型传感器（MS-1）	0-500KG	1	外购件
58	V型带	SPZ型（带长L=675）	1	外购件
59	深沟球轴承	型号6205	2	标准件
60	深沟球轴承	型号6200	2	标准件
61	工具	十字螺丝刀1把、内六角扳手1套、22-24、12-14开口扳手各1个	1套	外购件
62	应变片	应变片及接线端	各11	外购件
63	合格证		1	上海科潮
64	控制盒	单片机	1	上海科潮
65	电源线		1	上海科潮
66	产品说明书		1	上海科潮
67	装箱单		1	上海科潮
