产品展示--[槽轮机构实验台]

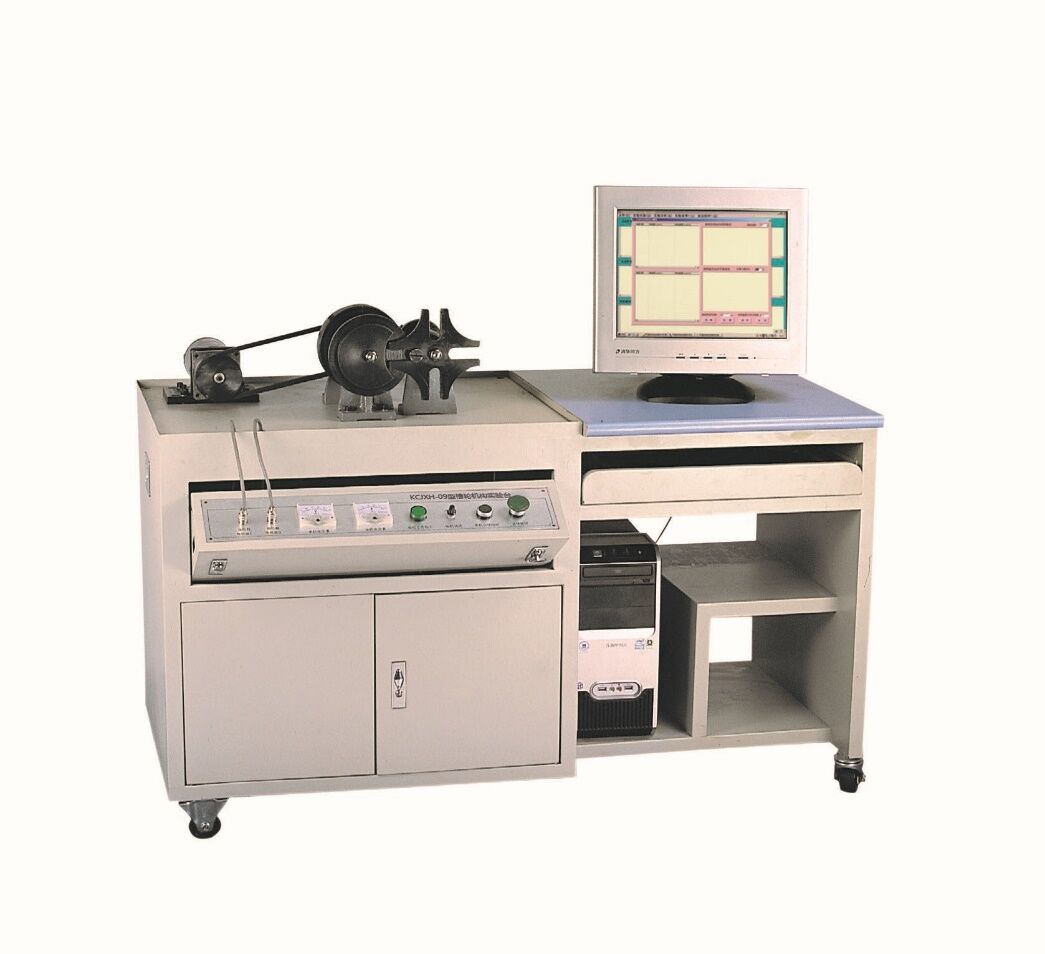

KCJXH-09型槽轮机构实验台

本实验台是《机械原理》课程教学的综合性实验台,主要用于平面机构的设计及运动学分析。

一、性能特点:

1.实验台的实验机构安装在一个水平操作台面上;

2.通过对槽轮的运动,分析该参数改变对机构运动特性的影响;

4.实验台采用操作台与电脑桌连体设计,电器控制板采用内置翻盖结构,美观实用,安全性强;

5.计算机测试分析软件功能强大,可自动或人机结合进行测试分析,运动模拟,理论仿真,保存数据和提高实验报告的模块。

二、主要技术参数:

1、槽轮机构

配有二个槽轮,两个拨盘

拨盘圆销数:n=1

槽轮中心距:a=150

槽轮槽数:Z1=4   Z2=8

2、测试传感器:角位移传感器:输出电压:05V       脉冲数:1000P  2

3、直流电机:125W           产轴调速范围:0250rpm

4、配送测试软件1套。

5、外形尺寸:760×600×1100mm
