产品展示--[便携式机械系统创意组合设计实训台]

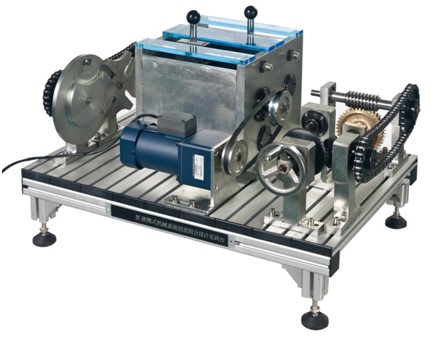

KCJCS-2型便携式机械系统创意组合设计实训台

一、技术性能

1.输入电源：单相三线～220V±10% 50Hz

2.外形尺寸：实训台架650mm×500mm×400mm，电源控制箱250mm×165mm×155mm

3.交流减速电机1台：额定功率 90W，调速范围 0～50r/min

4.电源控制箱1个：内置交流减速电机调速器，给电机提供可调电源

二、系统组成与功能

1.本实训台主要由实训台架、交流减速电机、电源控制箱、各种机械零部件（多级变速箱、蜗轮蜗杆传动装置、槽轮机构、带传动、链传动、齿轮传动、联轴器等）、配件等组成。

三、系统配置

1.装置基本配置

序号	名称	型号及规格	数量
1	实训台架	采用铝合金型材结构	1台
3	交流减速电机	功率：90W；调速范围：0～50r/min	1台
4	调速器	适用电机：6～90W；调速范围：90～1400r/min	1个
5	带传动机构	主要配置有：三角带1根、带轮2只、键、轴、轴承、轴承座、交流减速电机等	1套
6	链传动机构	主要配置有：单排链1个、链轮2个、键、轴、轴承、轴承座等	1套
7	齿轮传动机构	主要配置有：直齿圆柱齿轮、直齿圆锥齿轮、键、轴、轴承、轴承座等	1套
8	蜗轮蜗杆传动机构	主要配置有：蜗轮、蜗杆、轴承（30203圆锥滚子轴承4个）、轴、轴承座等	1套
9	槽轮机构	主要配置有：四槽槽轮、四槽锁止弧、八槽槽轮、八槽锁止弧、拨销、轴、轴承座、轴承等	1套
10	多级变速箱	主要配置有：箱体（顶部为有机玻璃，既可起到防护作用，又可直接观察箱体内的结构及运行情况）、齿轮（直齿圆柱齿轮6个、滑移齿轮2组）、轴承（7203AC角接触轴承6个、6203-2RZ深沟球轴承5个）、花键轴、间隔套、键、卡簧、端盖、手动换档机构等	1套
11	配件	使用说明书、备用螺丝、调节手柄、防锈油、零件盒及清洗油槽等	1套

2. 工具、量具配置

序号		名称	型号及规格	单位	数量
1		游标卡尺	0-150	把	1
2		百分表	0－3.mm,0.01 mm	把	1
3		小磁性表座		个	1
4		大磁性表座		个	1
5		塞尺	0.02～1.00mm	把	1
6		内六角扳手	9件套内六角扳手	套	1
	7	小十字螺丝刀		把	1
	8	紫铜棒	一头Φ18一头Φ14×250mm	根	1
	9	外卡簧钳	直嘴7寸	把	1
	10	外卡簧钳	弯嘴7寸	把	1
	11	拉马		个	1
	12	截链器		把	1
	13	橡皮锤		把	1
	14	圆螺母扳手	M16、M27	把	1
	15	塞尺	测量范围：0.02～1.00mm	把	1

四实训项目

1. 单级传动

(1)V带传动(2)链传动(3)圆柱齿轮传动(4)圆锥齿轮传动(5)蜗轮蜗杆传动(6)槽轮传动(7)十字万向节

2.多级组合传动

(1)电机—V带—槽轮机构组合传动 (2)电机—V带—蜗轮蜗杆—链—槽轮机构组合传动 (3)电机—V带—槽轮机构—链传动组合传动 (4)电机—V带—十字万向节—蜗轮蜗杆—槽轮机构组合传动 (5)电机—V带—圆锥齿轮—九级变速器—联轴器—链—槽轮机构组合传动 (6)电机—V带—蜗轮蜗杆—链—联轴器—槽轮机构组合传动 (7)手轮—联轴器—链—槽轮机构组合传动 (8)手轮—圆锥齿轮—槽轮机构—链—蜗轮蜗杆传动组合传动 (9)手轮—V带—圆锥齿轮—链—槽轮机构组合传动 (10)手轮—圆锥齿轮—V带—九级变速器—十字万向节—链—槽轮机构组合传动 (11)手轮—圆锥齿轮—V带—蜗轮蜗杆—链—槽轮机构组合传动

3.学生自行设计组合传动方案
