产品展示--[机械系统搭接与测试实验台]

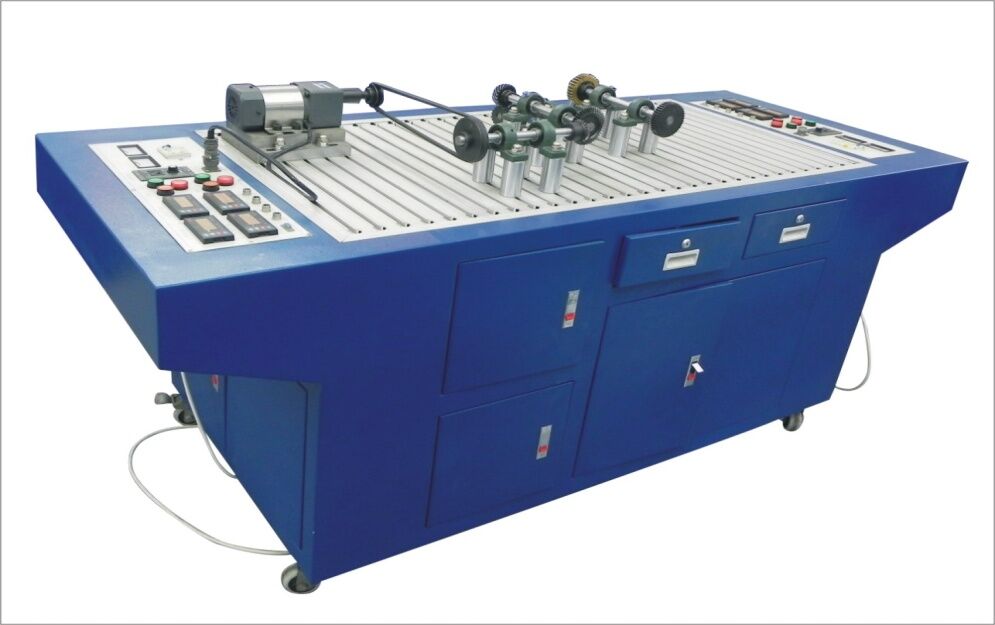

KCJTS型机械系统搭接与测试实验台

一、概述
KCJTS型机械系统搭接与测试实验台是机械系统综合性一代实验台，在原来的基础上增加了转速传感器、位移传感器、角位移传感器、摆动传感觉器等多种机构传动系统测试所需的高精度传感器，从而满足测试不同传动系统、不同搭接方式的传动性能，并实时生成实时曲线、数据报表、数据存储打印、曲线存储打印等功能。
二、主要特点
1.安装平台采用标准T型槽铝合金型材拼接而成，活动支座间的距离可任意调节，搭接灵活机动，可拼装由带传动、链传动、定轴轮系、周转轮系、平面连杆等机构组装的各种不同类型的复杂机构系统。
2.所有传动轮系采用光杆支承，紧定螺钉固定，调节方便快捷，因此，搭接速度快。
3.该实验台和联接方式具有设计巧妙，使用调节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点;
4.可组成性能各异的机械传动系统，有利于培养学生机械传动系统方案的设计能力。
5.该实验台是一种全开放式实验台，可同时供多名学生四周安装、调试实验，可有效利用实验设备和减少实验室占地面积；
6.配置了高精度的转速传感器、直线位移传感器、角位移传感器、摆动传感器等多种测量传感器，使得测试数据精确可靠。

三、主要技术参数
1、直线位移传感器:精度：0.2% 量程：0-200mm 输出电压：0-5V 1只角位移传感器:精度：0.2% 脉冲数：500 输出电压：0-5V 2只摆动移传感器:精度：0.2% 量程：0-365度输出电压：0-5V 1只转速传感器:精度：0.2% 量程：0-1000r/min 输出电压：0-5V 2只
2、测试软件配送1套
3、供电电源：220V 50HZ
4、交流调速电机：90W
5、调速范围：0-120rpm
6、实验台外型尺寸（mm）：2000x800x860
7、实验台重量：约165(KG)
8、电脑柜；560*600*840（mm）
四、实验内容 （包含了基础机械传动系统的任意搭接实验、传动性能测试实验等）
1.带传动 11.偏心轮曲柄对心滑块机构
2.链传动 12.偏心轮曲柄偏置滑块机构
3.圆柱直齿轮传动 13.齿轮曲柄摇杆机构
4.圆柱斜齿轮传动 14.偏心轮曲柄摇杆机构
5.圆锥直齿轮传动 15.多级传动系统1
6.蜗杆、蜗轮传动 16.多级传动系统2
7.多轴齿轮传动1 17.多级传动系统3
8.多轴齿轮传动2 18.综合传动系统1
9.万向联轴器传动 19.综合传动系统2等
10.齿轮曲柄滑块机构
