产品展示--[曲柄滑块机构、导杆、凸轮组合实验台]

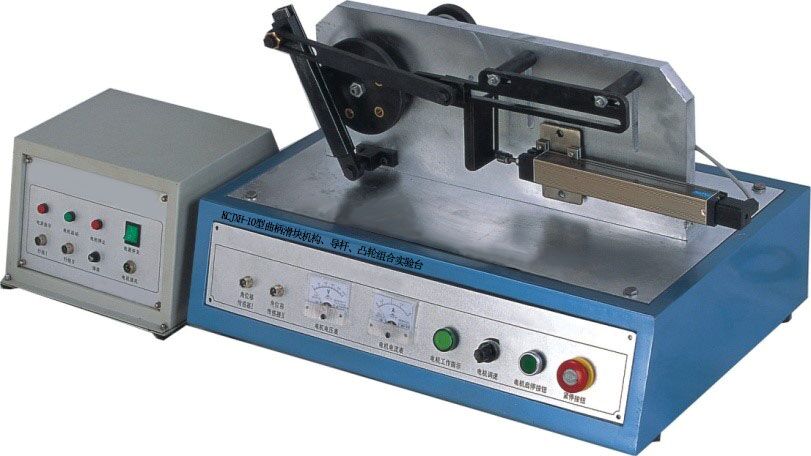

KCJXH-10型曲柄滑块机构、导杆、凸轮组合实验台

本实验台是《机械原理》课程教学的综合性实验台,主要用于平面机构的设计及运动学、动力学分析。

一、性能特点

1、一机多用是本台显著优点,实验装置采用模块结构,一台设备可实验三种机构的快速拼装及测试(曲柄滑块机构、曲柄导杆滑块机构、凸轮机构);

2、所有的杆构件长度可无级调节、分析该参数改变对机构运动特性的影响;

3、计算机测试分析软件功能强大,可自动或人机结合进行测试分析,运动模拟,理论仿真,保存数据和提高实验报告的模块。

二、主要技术参数

1、曲柄滑块机构 1

2、曲柄导杆滑动机构 1

3、凸轮机构     1

4、测试传感器:

角位移传感器:输出电压:05V        脉冲数:1000P  2

直线位移传感器:输出电压:05V        程:160L  1

5、交流减速电机:120W           主轴调速范围:0250rpm

6、配送测试软件  1
