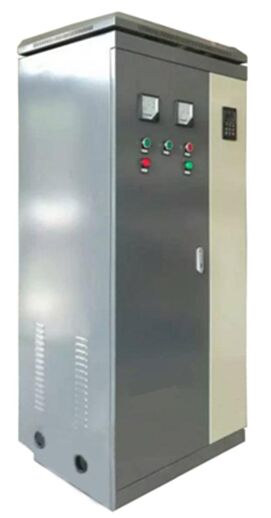

KCDQ-05B型三相同步电动机变频软起动控制实训柜
一、设备概述
1、同步电动机历来是以转速与电源频率保持严格同步著称的。只要电源频率保持恒定，同步电动机的转速就绝对不变。采用电力电子装置实现电压-频率协调控制，改变了同步电动机历来只能恒速运行不能调速的面貌。起动费事、重载时振荡或失步等问题也已不再是同步电动机广泛应用的障碍。
2、同步电机的特点：
（1）转速与电压频率严格同步；
（2）功率因数高到1.0，甚至超前。
3、同步电机存在的问题：
（1）起动困难；
（2）重载时有振荡，甚至存在失步危险。问题的根源：供电电源频率固定不变。解决办法：采用电压-频率协调控制，对于起动问题而言，可以通过变频电源频率的平滑调节，使电机转速逐渐上升，实现软起动。对于振荡和失步问题而言，可采用频率闭环控制，同步转速可以跟着频率改变，于是就不会振荡和失步了。
4、同步电机的主要运行方式有三种，即作为发电机、电动机和补偿机运行。同步电动机的功率因数可以调节，在不要求调速的场合，应用大型同步电动机可以提高运行效率。近年来，小型同步电动机在变频调速系统中开始得到较多地应用。
5、同步电机的突出优点：控制励磁来调节它的功率因数，可以使功率因数高到1.0，甚至超前。还可以接于电网作为同步补偿机。这时电机不带任何机械负载，靠调节转子中的励磁电流向电网发出所需的感性或者容性无功功率，以达到改善电网功率因数或者调节电网电压的目的。
二、工作条件
1.输入电源：三相五线AC380V±5%，工频50Hz，电流10A
2.海拔高度：海拔不超过2000m；
3.环境温度：周围介质温度不高于+40℃，不低于-5℃；
4.空气湿度：空气相对湿度不高于80%；
5.安装角度：与垂直面的倾斜度不超过5；
6.在无爆炸危险的介质中，且介质中无足以腐蚀金属和绝缘的气体及导电尘埃的地方；
7.外形尺寸：1000×600×2000mm；
8.设备重量：≤220Kg。
三、结构特点
1、三相同步电动机变频软起动控制实训柜防护结构，由频繁变阻器、自动开关、交流接触器、热继电器、时间继电器等主要元件组成，分别装于控制柜内，指示电表及控制按纽等则分别装于正面门板上。
2、三相同步电动机变频软起动控制实训柜前后分别设有开启的门，以便安装检修；电动机的短路自动保护采用自动开关，过载自动保护装置采用具有温度补偿的JR 型双金属式热继电器，零电压自动保护在一般情况下由接触器自身来完成； 频敏变阻器一般均备有调节抽头，以适应各种不同情况下电动机起动用；控制柜采用自动控制方式，由控制按钮进行操作。
3、时间继电器为可调节，在5-60秒钟以内,可以自由调节控制时间； 为便于集中控制观测电动机运行情况，对于控制电机容量在45千瓦及以上的控制箱均装有指示电表。
4、三相同步电动机变频软起动控制实训柜起动性能能自动地完成电动机的起动过程； 电动机起动过程中，定子电流不超过2.5倍额定电流；从冷态开始，允许连续起动三次但时间总和应不超过80S，两次时间隔大于30S；
5、若连接起动时间总合已达80S应保证本产品有四小时以上的冷却时间，为能再次起动,以防止损坏频敏变阻器或其它电器元件；控制柜在设计时，只考虑长时间歇起动使用，因此不适宜在频繁起动操作条件下使用。
四、实训项目
1．用准确同步法将三相同步发电机投入电网并联运行。
2．用自同步法将三相同步发电机投入电网并联运行。
3．三相同步发电机与电网并联运行时有功功率的调节。
4．三相同步发电机与电网并联运行时无功功率调节。
5．测取当输出功率等于零时三相同步发电机的V型曲线。
6.测取当输出功率等于0.5倍额定功率时三相同步发电机的V型曲线。
7.用转差法测定同步发电机的同步电抗Xd、Xq。
8．用反同步旋转法测定同步发电机的负序电抗X2及负序电阻r2。
9．用单相电源测同步发电机的零序电抗X0。
10．用静止法测超瞬变电抗Xd”、Xq”或瞬变电抗Xd’、Xq’。
