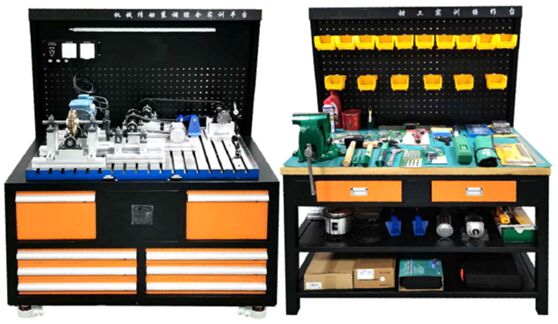

KCXDT-1型机械传动装调综合实训平台
一、产品概述
机械传动装调综合实训平台是根据机械传动中典型传动系统而研制，由实训工作台、电控箱、零件存放盒、典型机械传动组件、配套工量具和相关检测设备等组成，其中典型机械传动组件提供了多种机械模块，可以形成多种系统、多种形式的组合，具备开放性、标准化、模块化特点，可满足各种典型机械传动系统的装配与调试的工作任务要求。通过任务实训，学生可以了解工业机械传动系统的组成，掌握工业机械传动系统的装配及精度检测，掌握现代工具及量具使用方法，培养工业生产中机械设备的安装、维护、维修所需的技术人才。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃，相对湿度≤85%（25℃），海拔＜4000m
3.平台容量：＜500VA
4.外形尺寸：1400mm×850mm×1650mm（实训台）
1500mm×750mm×1500mm（钳工操作台）
5.安全保护：设有漏电保护和安全防护，安全符合相关国家标准
三、设备配置及技术参数
（一）实训工作台
1.采用钢质框架，组装式结构设计，双色亚光密纹喷塑处理。
2.采用带T型槽的铸铁平板台面，槽宽12mm，铸铁平板尺寸1200mm×800mm×50mm，铸铁平板台面经研磨、刮研处理。
3.配有型材组件，槽宽10mm，型材组件为机械传动装配的基础构件。
4.平板台面左右两侧安装有方便快速定位安装的辅助器件。
5.设有存储柜，用于机械传动零部件、工量具、资料等的储存；底部采用工业脚轮，单轮承重不小于500kg。
6.配套有专用零件内腔存放抽屉，总数6个抽屉，每层抽屉传动零件可实现一对一存放管理；每个内腔存放盒尺寸600mm×480mm×80mm。
（二）电控箱
1.电控箱为优质冷轧钢板材质，表面密纹喷塑处理，采用滑动隐藏收纳设计。
2.V20工业变频器1个，配有BOP面板和通信接口模块：额定功率0.37kW，有60秒150%过载，I/O接口：4DI/2DO/2AI，支持USS/MODBUS RTU总线通讯。
3.配有快动按钮、急停按钮、三位旋钮、指示灯、转换开关、保护器、接触器、继电器、24VDC/5A直流电源、RJ45接口模块、外置接口模块等电气部件。
4.BOP外部操作面板1块，具有工作状态液晶显示、工作模式控制、运行和停止控制、运行速度控制控制等功能。
（三）基本实训组件
1.变频驱动电机1台，三相，额定功率0.25kW，额定转速1415r/min，5～50Hz/1.59Nm，输入电压AC380V。
2.风机1个：风量150m3/h，风压50Pa，额定转速2800r/min。
3.机械零部件：配有轴、联轴器、轴承座等公用机械零部件，轴、联轴器、轴承座组件等配置要求如下：
|
序号 |
名称 |
数量 |
单位 |
技术规格 |
|
1 |
轴 |
2 |
根 |
φ20mm×225mm，IT6级，直线度≤φ0.02mm/300mm，圆度≤0.02mm，粗糙度0.8μm |
|
2 |
轴 |
3 |
根 |
φ20mm×350mm，IT6级，直线度≤φ0.02mm/300mm，圆度≤0.02mm，粗糙度0.8μm |
|
3 |
梅花联轴器 |
1 |
个 |
轴孔φ20/φ20，IT7级 |
|
4 |
梅花联轴器 |
1 |
个 |
轴孔φ20/φ14，IT7级 |
|
5 |
刚性联轴器 |
1 |
个 |
轴孔φ20/φ14，IT7级 |
|
6 |
凸缘联轴器 |
1 |
个 |
轴孔φ20/φ14，IT7级 |
|
7 |
弹性套柱销联轴器 |
1 |
个 |
轴孔φ20/φ14，IT7级 |
|
8 |
弹性柱销联轴器 |
1 |
个 |
轴孔φ20/φ14，IT7级 |
|
9 |
膜片联轴器 |
1 |
个 |
轴孔φ20/φ14，IT7级 |
|
10 |
夹壳联轴器 |
1 |
个 |
轴孔φ20/φ14，IT7级 |
|
11 |
轴承座 |
10 |
个 |
NSK，自动调心 |
|
12 |
电机安装座 |
1 |
个 |
尺寸210mm×115mm×18mm |
|
13 |
电机安装座 |
1 |
个 |
尺寸270mm×135mm×50mm |
|
14 |
电机安装座 |
1 |
个 |
尺寸250mm×160mm×38mm |
|
15 |
轴承座安装座 |
10 |
个 |
尺寸170mm×38mm×56mm |
|
16 |
轴承座安装座 |
2 |
个 |
尺寸250mm×39mm×136mm |
|
17 |
轴承座安装座 |
2 |
个 |
尺寸250mm×39mm×112.5mm |
|
18 |
轴承座安装座 |
2 |
个 |
尺寸250mm×39mm×126.7mm |
|
19 |
轴承座安装座 |
2 |
个 |
尺寸250mm×39mm×140.8mm |
|
20 |
测量调整零件 |
1 |
套 |
等高块2个；表座垫块1个；垫块固定座1个；直线导轨1副（含滑块）；张紧器2个； |
（四）带传动部分配置
|
序号 |
名称 |
数量 |
单位 |
技术规格 |
|
1 |
槽V型皮带轮 |
1 |
个 |
D80，孔径14，IT7级 |
|
2 |
槽V型皮带轮 |
1 |
个 |
D80，孔径20，IT7级 |
|
3 |
槽V型皮带轮 |
1 |
个 |
D95，孔径20，IT7级 |
|
4 |
槽V型皮带轮 |
1 |
个 |
D125，孔径20，IT7级 |
|
5 |
宝塔双V型皮带轮 |
2 |
个 |
D90-D55，孔径20，IT7级 |
|
6 |
双V型皮带轮 |
1 |
个 |
D90，孔径20，IT7级 |
|
7 |
双V型皮带轮 |
1 |
个 |
D125，孔径20，IT7级 |
|
8 |
可调V型皮带轮 |
1 |
个 |
孔径20，IT7级 |
|
9 |
同步带轮 |
1 |
个 |
24齿，T型，孔径16，IT7级 |
|
10 |
同步带轮 |
2 |
个 |
24齿，T型，孔径20， IT7级 |
|
11 |
同步带轮 |
1 |
个 |
24齿，圆弧齿，IT7级 |
|
12 |
同步带轮 |
1 |
个 |
30齿，圆弧齿，IT7级 |
|
13 |
张紧辊 |
1 |
个 |
尺寸125mm×80mm×115mm |
|
14 |
皮带 |
1 |
套 |
六条，其中齿形带1条，同步带2条，V带3条 |
（五）链传动部分配置
|
序号 |
名称 |
数量 |
单位 |
技术规格 |
|
1 |
单排链轮 |
1 |
个 |
08B-15，孔径14，IT7级 |
|
2 |
单排链轮 |
1 |
个 |
08B-15，孔径20，IT7级 |
|
3 |
单排链轮 |
1 |
个 |
08B-15，孔径20，IT7级 |
|
4 |
单排链轮 |
1 |
个 |
08B-20，孔径10，IT7级 |
|
5 |
单排链轮 |
1 |
个 |
08B-20，孔径20，IT7级 |
|
6 |
单排链轮 |
1 |
个 |
08B-25，孔径20，IT7级 |
|
7 |
双排链轮 |
1 |
个 |
08B-17，孔径20，IT7级 |
|
8 |
双排链轮 |
1 |
个 |
08B-20，孔径20，IT7级 |
|
9 |
单排链条 |
2 |
条 |
08B，每根120节 |
|
10 |
双排链条 |
1 |
条 |
08B，120节 |
|
11 |
链扣 |
1 |
套 |
08B，单排链扣5个，双排链扣5个，共10个 |
|
12 |
张紧链轮组 |
1 |
套 |
尺寸110mm×160mm×125mm |
（六）齿轮传动部分配置
|
序号 |
名称 |
数量 |
单位 |
技术规格 |
|
1 |
直齿圆柱齿轮 |
1 |
个 |
M=1.5；Z=30，孔径20，IT7级，端面平行度≤0.02mm |
|
2 |
直齿圆柱齿轮 |
1 |
个 |
M=1.5；Z=40，孔径20，IT7级，端面平行度≤0.02mm |
|
3 |
直齿圆柱齿轮 |
1 |
个 |
M=1.5；Z=48，孔径20，IT7级，端面平行度≤0.02mm |
|
4 |
直齿圆柱齿轮 |
1 |
个 |
M=1.5；Z=60，孔径20，IT7级，端面平行度≤0.02mm |
|
5 |
直齿圆柱齿轮 |
1 |
个 |
M=2；Z=25，孔径20， IT7级，端面平行度≤0.02mm |
|
6 |
直齿圆柱齿轮 |
1 |
个 |
M=2；Z=30，孔径14，IT7级，端面平行度≤0.02mm |
|
7 |
直齿圆柱齿轮 |
1 |
个 |
M=2；Z=30，孔径20，IT7级，端面平行度≤0.02mm |
|
8 |
直齿圆柱齿轮 |
1 |
个 |
M=2；Z=35，孔径20，IT7级，端面平行度≤0.02mm |
|
9 |
直齿圆柱齿轮 |
1 |
个 |
M=2；Z=40，孔径20，IT7级，端面平行度≤0.02mm |
|
10 |
直齿圆柱齿轮 |
1 |
个 |
M=2；Z=50，孔径20，IT7级，端面平行度≤0.02mm |
|
11 |
直齿圆柱齿轮 |
1 |
个 |
M=2；Z=60，孔径20，IT7级，端面平行度≤0.02mm |
|
12 |
蜗杆 |
1 |
个 |
M=2.5，孔径20，IT6级 |
|
13 |
蜗轮 |
1 |
个 |
M=2.5；Z=46，孔径20，IT7级 |
|
14 |
斜齿轮 |
2 |
个 |
M=2；Z=20，孔径20，右旋，IT7级 |
|
15 |
斜齿轮 |
1 |
个 |
M=2；Z=20，孔径20，左旋，IT7级 |
|
16 |
斜齿轮 |
2 |
个 |
M=2；Z=25，孔径20，右旋，IT7级 |
|
17 |
斜齿轮 |
1 |
个 |
M=2；Z=25，孔径20，左旋，IT7级 |
|
18 |
斜齿轮 |
2 |
个 |
M=2；Z=30，孔径20，右旋，IT7级 |
|
19 |
斜齿轮 |
1 |
个 |
M=2；Z=30，孔径20，左旋，IT7级 |
|
20 |
锥齿轮 |
2 |
个 |
M=1.5；Z=40，孔径20，IT7级 |
|
21 |
锥齿轮 |
1 |
个 |
M=2.5；Z=20，孔径20，IT7级 |
|
22 |
锥齿轮 |
2 |
个 |
M=2.5；Z=30，孔径20，IT7级 |
|
23 |
锥齿轮 |
1 |
个 |
M=2.5；Z=40，孔径20，IT7级 |
|
24 |
减速箱 |
1 |
个 |
NMRV 50 80/71B5 |
|
25 |
蜗轮蜗杆安装组件 |
1 |
套 |
铝型材 |
|
26 |
轴环 |
10 |
个 |
开型 NR20 |
（七）模拟车床配置
|
序号 |
名称 |
数量 |
单位 |
技术规格 |
|
1 |
三爪卡盘 |
1 |
个 |
K80，自定调心 |
|
2 |
主轴底板 |
1 |
块 |
外形尺寸210mm×180mm×20mm |
|
3 |
主轴 |
1 |
个 |
外形尺寸φ80mm×250mm |
|
4 |
调整块 |
4 |
个 |
外形尺寸50mm×26mm×15mm |
|
5 |
检验芯棒 |
1 |
根 |
外形尺寸φ20mm×90mm，粗糙度0.8μm |
|
6 |
滚珠丝杠副 |
1 |
副 |
公称直径φ25，导程5mm |
|
7 |
直线导轨副 |
1 |
副 |
上银，长度220mm，配备1个滑块 |
|
8 |
轴承座一 |
1 |
个 |
BK25-C5 |
|
9 |
轴承座二 |
1 |
个 |
BF25 |
|
10 |
轴承座三 |
1 |
个 |
BK20-C5 |
|
11 |
轴承座四 |
1 |
个 |
BF20 |
|
12 |
T1压块 |
5 |
个 |
粉末合金，外形尺寸20mm×16mm×9.4mm |
|
13 |
进给轴底板 |
1 |
块 |
外形尺寸310mm×220mm×20mm |
|
14 |
滑动板 |
1 |
块 |
外形尺寸210mm×80mm×12mm |
|
15 |
调整块 |
4 |
个 |
外形尺寸50mm×26mm×15mm |
|
16 |
刀具座 |
1 |
个 |
外形尺寸100mm×40mm×70mm，中心高45mm，孔径φ25mm |
|
17 |
数控钻夹杆 |
1 |
个 |
圆杆φ25，双扁型 |
|
18 |
弹簧夹头 |
1 |
套 |
ER20-3、ER20-4、ER20-5 |
（九）配件（含工具及量具）配置
|
序号 |
名称 |
数量 |
单位 |
技术规格 |
|
1 |
橡胶锤 |
1 |
把 |
|
|
2 |
铁锤 |
1 |
把 |
|
|
3 |
开口扳手套组 |
1 |
套 |
8件套 |
|
4 |
尖嘴钳 |
1 |
把 |
6 寸 |
|
5 |
板锉 |
1 |
把 |
6 寸 |
|
6 |
金刚石整形挫 |
1 |
套 |
5件套 |
|
7 |
轴用卡簧钳 |
1 |
件 |
5"弯头 |
|
8 |
轴用卡簧钳 |
1 |
件 |
7"弯头 |
|
9 |
孔用卡簧钳 |
1 |
件 |
7"弯头 |
|
10 |
黄油枪 |
1 |
件 |
400cc |
|
11 |
紫铜锤 |
1 |
把 |
|
|
12 |
内六角扳手 |
1 |
套 |
9件套 |
|
13 |
扭力扳手 |
1 |
套 |
|
|
14 |
棘轮套筒扳手套装 |
1 |
套 |
棘轮套筒扳手， 内六角套筒共 7 件 |
|
15 |
自调式欧式端子压接钳 |
1 |
把 |
7" |
|
16 |
钢直尺 |
1 |
把 |
0-500 |
|
17 |
卷尺 |
1 |
把 |
3 米 |
|
18 |
数显游标卡尺 |
1 |
把 |
0-150mm |
|
19 |
百分表 |
1 |
套 |
平后盖（0-10mm） |
|
20 |
杠杠百分表 |
1 |
套 |
|
|
21 |
万向磁力表座 |
1 |
套 |
夹持孔径 φ8mm 带燕尾 |
|
22 |
袖珍磁力表座 |
1 |
套 |
夹持孔径 φ8mm 带燕尾 |
|
23 |
平测头（钢） |
1 |
个 |
M2.5×0.45，D=20mm |
|
24 |
皮尺 |
1 |
把 |
5m |
|
25 |
塞尺 |
1 |
把 |
|
|
26 |
组合角尺 |
1 |
把 |
300mm |
|
28 |
钩码 |
1 |
盒 |
50g×10 |
|
29 |
油枪（含机油） |
1 |
把 |
得力DL2401 250g |
|
30 |
防锈油 |
1 |
瓶 |
WD40 |
|
31 |
黄油 |
1 |
盒 |
润滑脂 |
|
32 |
润滑油(机油) |
1 |
升 |
|
|
33 |
截链器 |
1 |
把 |
420-530 |
|
34 |
轴承两爪拉马 |
1 |
套 |
150mm |
|
35 |
勾型扳手 |
1 |
件 |
34-36 |
|
36 |
电工套件 |
1 |
套 |
15件套 |
|
37 |
不锈钢调整垫片 |
1 |
套 |
A 型，厚度：0.02、0.05、0.1、0.15、0.2、0.5、1.0、1.2、1.5、2.0mm，每种各10片 |
|
38 |
活动扳手 |
1 |
把 |
250 |
|
39 |
刀口直尺 |
1 |
把 |
100 |
（十）其他主要配件
|
序号 |
名称 |
数量 |
单位 |
技术规格 |
|
1 |
Fluke 820-2 LED 闪频仪 |
1 |
套 |
1.闪烁频率
（1）量程：30～300,000 FPM , 0.5～5000 Hz
（2）精度：0.02%
（3）分辨率：30～999 FPM=0.1，1000～300,000=1，0.5～999Hz=0.1，1000～5000Hz=1
（4）频率设定：FPM or Hz
2.闪动脉冲
（1）持续时间：以s or degrees 调节
（2）延时：以ms or degrees 调节 |
|
2 |
F62MAX红外测温仪 |
1 |
套 |
1.温度范围：-30℃至500℃
2.准确度
读数的±1.5℃ 或±1.5%，取较大值；-10℃至0℃：±2.0℃；-30℃至-10℃：±3.0℃
3.响应速度：＜500ms（读数的95%）
4.光谱响应：8～14μm
5.发射率：0.10至1.00
6.光学分辨率：10:1（在能量为90%计算所得）
7.显示屏分辨率：0.1℃
8.读数的可重复性：读数的±0.8%
或 <±1.0 ℃，取较大值 |
|
3 |
Fluke 805便携式测振仪 |
1 |
套 |
1.低频范围（通频测量）：10Hz～1000Hz
2.高频范围（CF+ 测量）：4000Hz～20000Hz
3.严重度等级：良好、一般、不满意、不可接受
4.振动限值：50g峰值(100g最大峰值)
5.A/D转换器：16比特
6.信噪比：80dB
7.采样率：低频20000Hz，高频80000 Hz
8.实时时钟备份：钮扣电池。 |
|
4 |
钳工实训操作台 |
1 |
套 |
1.主要由钳工台、防护网以及零件盒等构成。
2.外形尺寸1500mm×750mm×1500mm。
3.钳工台为铁质双层亚光密纹喷塑结构，表面黑色喷塑，底脚外形尺寸50mm×50mm，材料厚度为2mm；桌面为实木（橡木）材料，外形尺寸1500mm×750mm×40mm，配有橡胶垫一块附于桌面上，保护操作台面；钳工台配有两个抽屉，分别用于放置工具及资料等；钳工台配有两个隔层可用于放置各种工具和材料。
4.防护网：尺寸1506mm×810mm×120mm，采用方孔式网孔板结构，便于悬挂零件盒，结构紧凑、牢固、美观大方，实训操作时具有防护作用。
5.台虎钳：
（1）钳口宽度≥150MM，最大张开度≥120MM，活动钳体可以做360°旋转，台钳重量大于≥25KG。
（2）钳体采用优质铸造，抗冲击力强，底座加强设计，台钳经表面处理，美观大方可拆卸钳口，加粗丝杆，夹持稳定，经久耐用。
6.零件盒，尺寸140mm×105mm×75mm。 |
