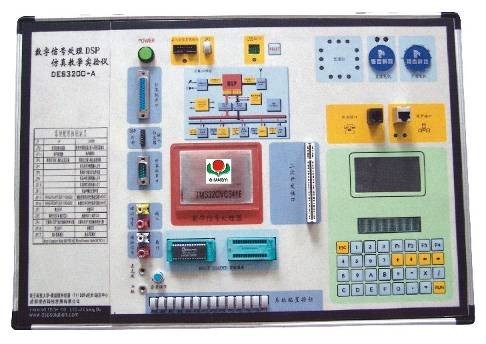

SKC-28Q型DSP仿真教学实验系统
一、仿真教学实验系统功能特点：
1、集成XDS510仿真调试器，无需外部JTAG仿真器便可完成所有DSP实验；全面支持“C2000，C5000，C6000，VC33”各个系列DSP，并全面兼容CCS 2.0，方便您调试自己的目标DSP系统；
2、多类型仿真/教学实验DSP平台，通过更换DSP子卡可满足不同需求，包括C2000系列、C5000系列、C55系列、C6000系列的DSP子卡；
3、可学习深层次信号处理原理，如G.723编码解读码；定点DSP实现MP3解读码；无线基带通信所涉及的卷积编码、Vitebi译码、自适应均衡；AM调制、LMS自适应滤波；
4、可完成语音频段范围的信号处理实验:使用TLC320AC01作为模拟接口(AIC)电路，提供A/D和D/A各1个通道(14bit)，最高采样率为25K Sa/s;
5、预留128K字的静态存储器和32K字的EEPROM，方便完成各种代码装入(BOOTLOADER)PUCW。也可使该实验设备脱机独立运行；
6、外部主机(PC机)可以通过并口与DSP的HPI接口通讯，直接访问DSP片内存储器。也可通过HPI接口实现代码装入(BOOTLOADER)功能；
7、丰富的I/O外设，如汉字液晶显示屏，键盘，交通灯，数码管，UART异步串口等；
8、多种模拟信号接口，如麦克风和扬声器接口，普通模拟信号输入/输出接口，电话线接口等；
9、预留1个PCI型二次开发接口，定义了KSP多通道缓冲串口(McBSP),数据、地址以及控制总线，保 留DSP各种状态显示以及设置开关，方便二次开发实验。
10、提供10M/100M自适应以太网卡，便于完成网卡接口实验；
11、提供USB接口，可完成USB数据传输实验；
12、提供电话接口，可完成电话信令检测、摘挂机等电话实验；
13、提供直流电机、步进电机驱动电路，方便完成各种电机驱动实验；
14、配套“十。五”规划教材，《DSP技术的发展与应用》，获2002年度教学成果奖，高教出版社
15、适用于学习、科研、实验等各种场合。
选择了本实验系统，您就选择了：
◆我们多年来的教学培训经验
◆实验方案升级
◆快速建设一个完善的DSP实验室
◆老师培训
除了实验箱，您还将获得：
◆定制的实验室规划
◆全套软硬件平台
◆系列经典实验
◆源代码
◆实验教学大纲
◆多媒体教案
◆全部实验指导书
◆不断升级的实验内容
二、实验内容：
第一类：算术运算类实验：
定点DSP的整数加、减、乘、除运算
定点DSP实现浮点运算
软仿真Simulatort实验
定点DSP的小数加、减、乘、除运算
浮点加、减、乘、除运算
双字操作实验
归一化操作实验
CCS开发环境
第二类：数字信号处理理论类实验：
IIR数字振荡器实验
FIR数字滤波实验
快速傅立叶变换FFT的实验
DSP解决方案案例：DTMF实验
IIR数字振荡器原理
定时器应用实验
中断向量表编程实验
用C开发DSP程序原理
CCS开发环境
DSP的McBSP操作实验
串口中断服务子程序实验
A/D操作实验
D/A操作实验
FIR滤波器原理实验
乘累加实验
块循环实验
单指令循环实验
CCS高级调试工具应用
FFT原理
位倒序寻址实验
并行指令实验
CCS图形工具的应用实验
CCS探针工具的应用实验
通过DSP/BIOS观察DSP资源利用率实验
DFT原理
差分方程原理
C与汇编混合编程实验
中断实验
D/A实验
LCD液晶及键盘外设操作实验
80秒录音机实验
MP3播放实验
第三类：数字信号处理器芯片原理类实验
McBSP串口操作实验
主机外设接口HPI操作实验
DSP的自启动技术
DSP片上ROM资源的应用
A率/u率PCM压扩实验 (适用于C5000系列子卡)
PC主机通过HPI访问DSP片内存储器
PC主机加载程序执行代码
HPI的自启动(Bootlaoder)实验
8位并行的Bootloader实验
16位并行的Bootloader实验
16位片外ROM启动实验
第四类：CCS的高级调试工具DSP/BIOS的应用
DSP/BIOS环境下的开发程序流程
DSP/BIOS的配置文件的建立实验
DSP/BIOS的应用程序接口(API)实验
DSP/BIOS的中断实验
DSP/BIOS的任务调度实验
DSP/BIOS的优先实验
DSP/BIOS的线程管理实验
DSP/BIOS的代码分析工具实验
第五类：控制类实验
直流电机控制实验
步进电机控制实验
交通灯控制实验
键盘操作实验
LCD液晶屏操作实验
数码管操作实验
RS232异步通信串口实验
函数信号发生器实验
CAN总线实验(适用于C2000系列子卡)
脉宽调制PWM实验(适用于C2000系列子卡)
第六类：接口类实验
电话接口实验
10M/100M网卡接口实验
USB接口实验
第七类：硬件扩展设计实验：
使用二次开发接口，指导用户自行扩展硬件系统
使用集成仿真器，调试用户自己的目标DSP系统
