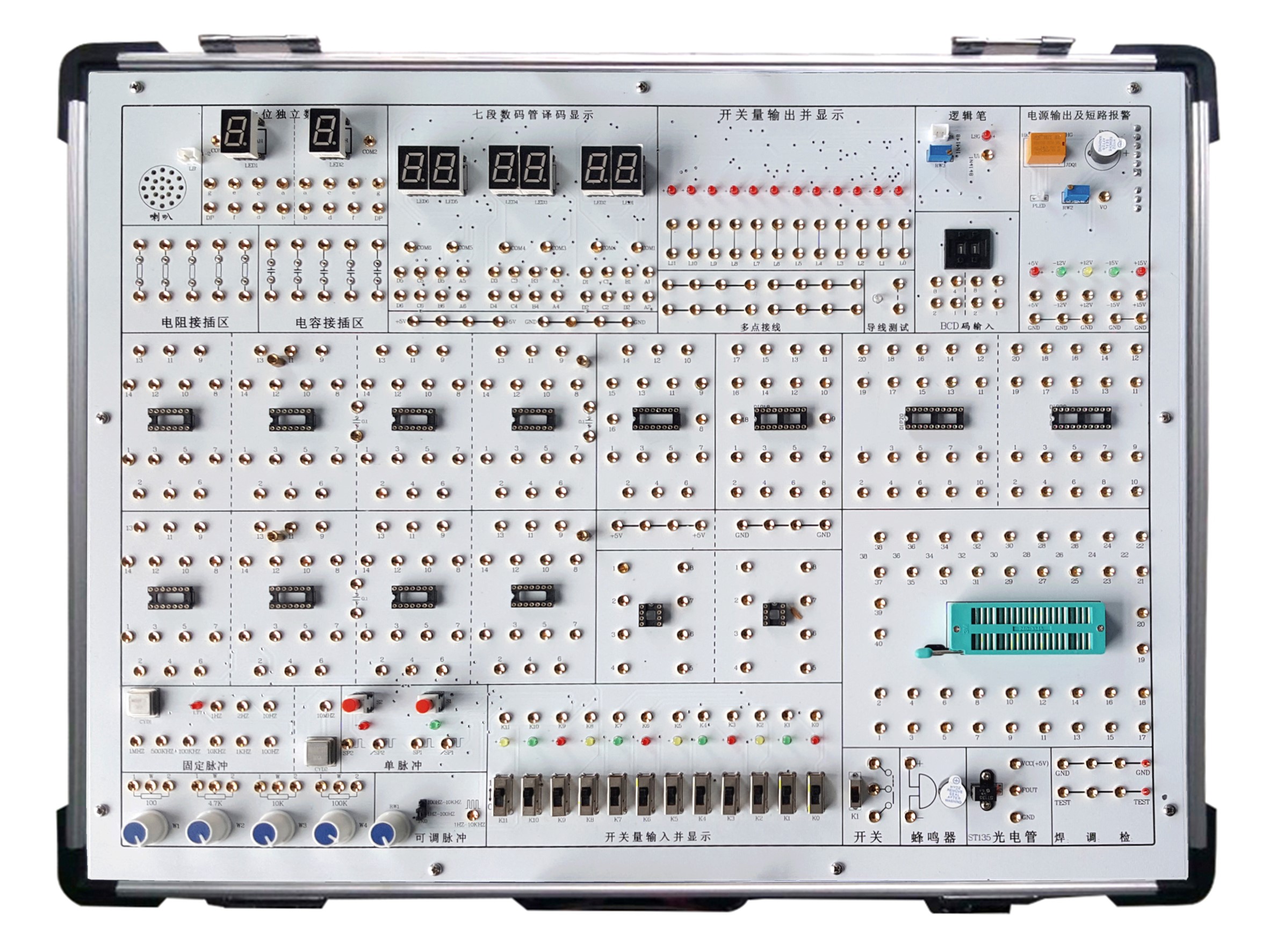

新型数字电路实验箱由铝木合金箱体、开关电源、常用信号源和实验电路区组成。其中实验电路区采用全开放模式，可根据需求灵活配置实验电路，以满足不同层次学生的教学实验要求。
一、技术指标
1.直流稳压电源 DC：±12V/1.5A，DC：5V/1.5A，其中+5V电源有过压保护、欠压保护和短路报警和自动关断功能，确保实验电路元件和人身安全。
2.直流稳压连续可调输出:DC:1.5～9V（或任意值）。
3.常用信号源
（1）提供二组正负单脉冲发生电路，带电平指示。
（2）1HZ～10KHZ分2档连续可调时钟电路，1HZ～100HZ和100HZ～10KHZ。
（3）固定脉冲分9路输出,分别是1HZ、2HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、500KHZ、1MHZ，其中1HZ带指示灯显示。
（4）12路开关量输入显示电路，输入端带保护功能。
（5）12路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。
（6）6位七段LED共阳数码显示器，自带BCD码译码电路；2位独立数码管，可装共阳或共阴数码管。
（7）2组BCD码拨盘开关输出电路，输出端带保护功能。
4.测试
（1）提供三状态数字逻辑测试电路，并有声光提示。
5.实验电路区： 独立电路板设计，和实验信号源完全隔离，防止实验电路区接线时的误操作损坏主机箱。实验电路区配置如下：
（1）配置开放式实验区，含2只IC8、8只IC14、1只IC16(可以再扩展3只）、1只IC18、1只IC20、1只IC40锁紧插座（兼容IC28/IC24/IC18等)。
（2）提供独立10MHZ晶振、8Ω喇叭、蜂鸣器、ST135光电开关和1×2开关各1个,电位器1K、20K、100K各1个。
（3）设计有导线测试座一组，可测量实验导线的通断。
（4）还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。
（5) 2个扩展模块电路接入区：尺寸各为155×100mm，可选配固定线路实验模块。学生可以进行创新性练习，以提高学生的思维能力和动手能力。
6.可拆卸式实验模块（可选配）
（1）面包板模块:有2块350孔面包板组成，并设计有面包板和主板间的连接转换。可以扩展到4块。
（2）分立元件模块板，板上含电阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可调、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二极管2AK2、2CK13、2CK15、IN4007；三极管3DG6和3DK2；晶振32768HZ；电位器100K（2个）、47K、15K、10K、1K、330Ω各1个，满足数字电路最基础实验要求。
（3）配置FPGA模块：带FPGA芯片2c8t144、下载线，全部I/O口由排线接口引出。
7.实验线路的连接
全部信号引出插孔采用Φ2自锁紧式涂金插孔，永不氧化，美观漂亮。实验导线有两种分别为Φ0.5的单股铜芯线（与面包板兼容）和Φ2自锁紧可叠插导线。
8.机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm。
二、实验项目
基础实验
1.晶体管开关特性、限幅器与钳位器
2.TTL集成逻辑门的逻辑功能与参数测试
3.CMOS集成逻辑门的逻辑功能与参数测试
4.集成逻辑电路的连接和驱动
5.组合逻辑电路的设计与测试
6.译码器及其应用
7.数据选择器及其应用
8.触发器及其应用
9.计数器及其应用
10.移位寄存器及其应用
11.脉冲分配器及其应用
12.使用门电路产生脉冲信号——自激多谐振荡器
13.单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14.555时基电路及其应用
综合实验（需另配器件）
15.D/A、A/D转换器
16.智力竞赛抢答装置
17.电子秒表
18.三位半直流数字电压表
19.数字频率计
20.拔河游戏机
四、实验箱配置
|
序号 |
名称 |
说明 |
数量 |
单位 |
|
1 |
SHKC-D6主机箱 |
含机箱、工作电源、常用信号源、实验电路区等 |
1 |
台 |
|
2 |
供电电源线 |
1.5m |
1 |
根 |
|
3 |
2号实验导线 |
50cm |
35 |
根 |
|
4 |
保险丝 |
2A |
2 |
支 |
|
5 |
实验指导书 |
|
1 |
本 |
附：使用本实验箱需配套仪器仪表：万用表和示波器。
