SHKCN-16型模拟电子技术实验系统
一、产品简介
模拟电子技术实验系统是结合模拟、数字电路两门课程的实验教学特点，参照现有的教学实验产品，由华北电力大学老师提出设计方案并改进而来的。此款产品借鉴了国内主流产品的设计特点，总结学校在实验课程中发现的问题，有针对性的加以解决。产品本着实验设计型提高学生的动手能力培养、产品牢固型提高产品的皮实验程度不易损坏、操作灵活型产品使用灵活保管方便。
1.模块化设计
2.开放实验模块
3.统一存储
4.配套教材
实验系统采用模块化设计，重要知识点电路开放，电路形式、元件选取、数值大小均需要学生自行设计，是真实的设计型产品。配套完整的元件库，库中元件丰富，结合电路的开放结构学生可自行从元件库中选择电阻、电感、电容等元件，应用到系统中。电路元件采用1/2W电阻，电感、电容采用100V以上耐压直插元件，提高产品的整体牢固性，设备不易损坏。可调电容采用双联电容、电位器采用进口手柄器件，即易于操作，又不易损坏。
电路采用单元实验板形式组成，单元实验板按实验类型分类，有不同的实验模式。各模块即可独立实验，又可相互组合，完成系统实验。单元实验重要知识点开放，由学生设计后在库中选取相应参数元件，插入到选定位置。器件选用上符合不易损坏、参数可调范围大、更换方便的要求。

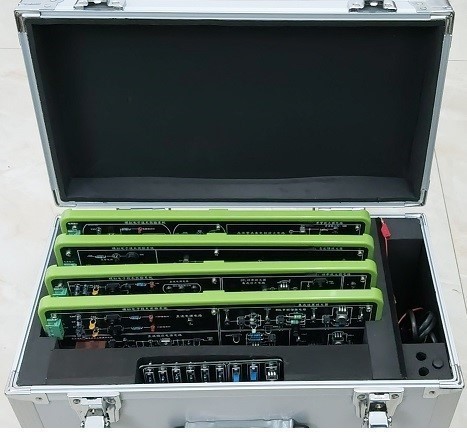

模拟、数字电子技术实验系统为实验室一体化规划，对实验产品的存储、保管统一设计，配备有模块保存箱、信号线理线架等收纳器。学生实验结束后，要按要求把实验物品放置到统一的规划公位置，便于检查也使实验室整洁化一。
二、技术指标
1.工位箱为38*40*35CM便于实验室放置
2.电源12V、-12V独立供电，带有电源滤波器和自动过载保护功能
3.实验板包含有下述电路：

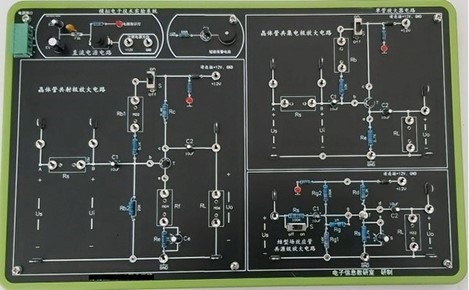

MD01号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1.+12V，1A，带自恢复保护电路。
2.-12V，1A，带自恢复保护电路。
3.带电源滤波、工作指示等
晶体管共射极放大电路：
1.输入、输出电容可插拔式开放型设计。
2.偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3.留有电源输入端子孔，带有防反接功能。
4.电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
1.偏置电阻、负载电阻可插拔式开放型设计。
2.留有电源输入端子孔，带有防反接功能。
3.电源支路带有功能开关，方便支路电阻测量。
场效应管共源级放大电路：
1.负载电阻可插拔式开放型设计。
2.留有电源输入端子孔，带有防反接功能。
3.弓形针、圆孔针配套使用，方便学生操作和实验。
MD02号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1.+12V，1A，带自恢复保护电路。
2.-12V，1A，带自恢复保护电路。
3.带电源滤波、工作指示等
晶体管两级负反馈放大电路：
1.输入、输出电容可插拔式开放型设计。
2.偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3.留有电源输入端子孔，带有防反接功能。
4.电源支路带有功能开关，方便支路电阻测量。
MD03号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1.+12V，1A，带自恢复保护电路。
2.-12V，1A，带自恢复保护电路。
3.带电源滤波、工作指示等
差分放大器电路：
1.输入回路、负载回路可插拔式开放型设计。
2.进口多圈精密可调电阻。
3.留有电源输入端子孔，带有防反接功能。
4.电源支路带有功能开关，方便支路电阻测量
OTL分立件功率放大器电路：
1.可调电位器可插拔，易于更换。
2.支路测试点设置合理，便于测量。
3.留有电源输入端子孔，带有防反接功能。
4.电源支路带有功能开关，方便支路电阻测量
OTL集成功率放大器电路：
1.可调电位器可插拔，易于更换。
2.支路测试点设置合理，便于测量。
3.留有电源输入端子孔，带有防反接功能。
4.电源支路带有功能开关，方便支路电阻测量
喇叭音响电路：
1.8欧外置喇叭。
2.输入、输出回路开放。

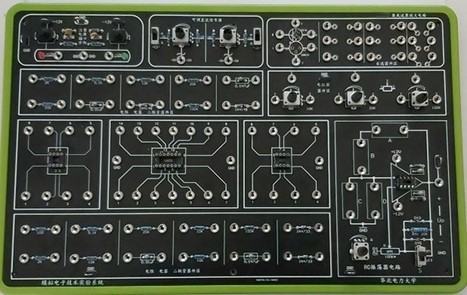

MD04号板 集成运算放大器电路 此板中包含的电路有：
供电电路：
1.+12V，1A，带自恢复保护电路。
2.-12V，1A，带自恢复保护电路。
3.带电源滤波、工作指示等
此模块中的电路为开放式电路由学生自行设计电路和选择参数。
4.反相比例运算电路
反相加法运算电路
同相比例运算电路
电压跟随运算电路
减法运算电路
积分运算电路
有源滤波器
二阶低通、高通、带通、带阻有源滤波器电路
电压比较器
电压比较器、过零比较器、滞回比较器、同相滞回比较器、反相滞回比较器
波形发生器
RC桥式正弦波振荡器电路
三角波、方波发生器电路
电压跟随运算电路
减法运算电路
积分运算电路
可调直流电平输出电路：
1.两路输出。
2.-8V至+8V连续可调。
三、实验内容
1、基础实验
实验一、晶体管共射极放大器实验
实验二、晶体管共集电极放大器实验
实验三、结型场效应管共源放大器实验
实验四、晶体管两级负反馈放大器实验
实验五、直流稳压电源实验
实验六、OTL集成功率放大器实验
实验七、OTL分立功率放大器实验
实验八、差分放大器实验
实验九、积分、微分、指数、对数运算实验
实验十、比例放大、加减法、比较器运算实验
实验十一、低通、高通、带通、带阻有源滤波器实验
实验十二、RC振荡器实验
实验十三、可调直流电平输出实验
2、设计型实验
实验一、晶体管共射极放大器实验（偏置电压、放大位数可设置）
实验二、晶体管两级负反馈放大器实验（偏置电压、放大位数可设置）
实验三、差分放大器实验（可设置）
实验四、集成运算放大器实验（可设置）
3、系统综合实验
实验一、前置放大、有源滤波、功率放大、音响综合实验
实验二、波形发生器综合实验
