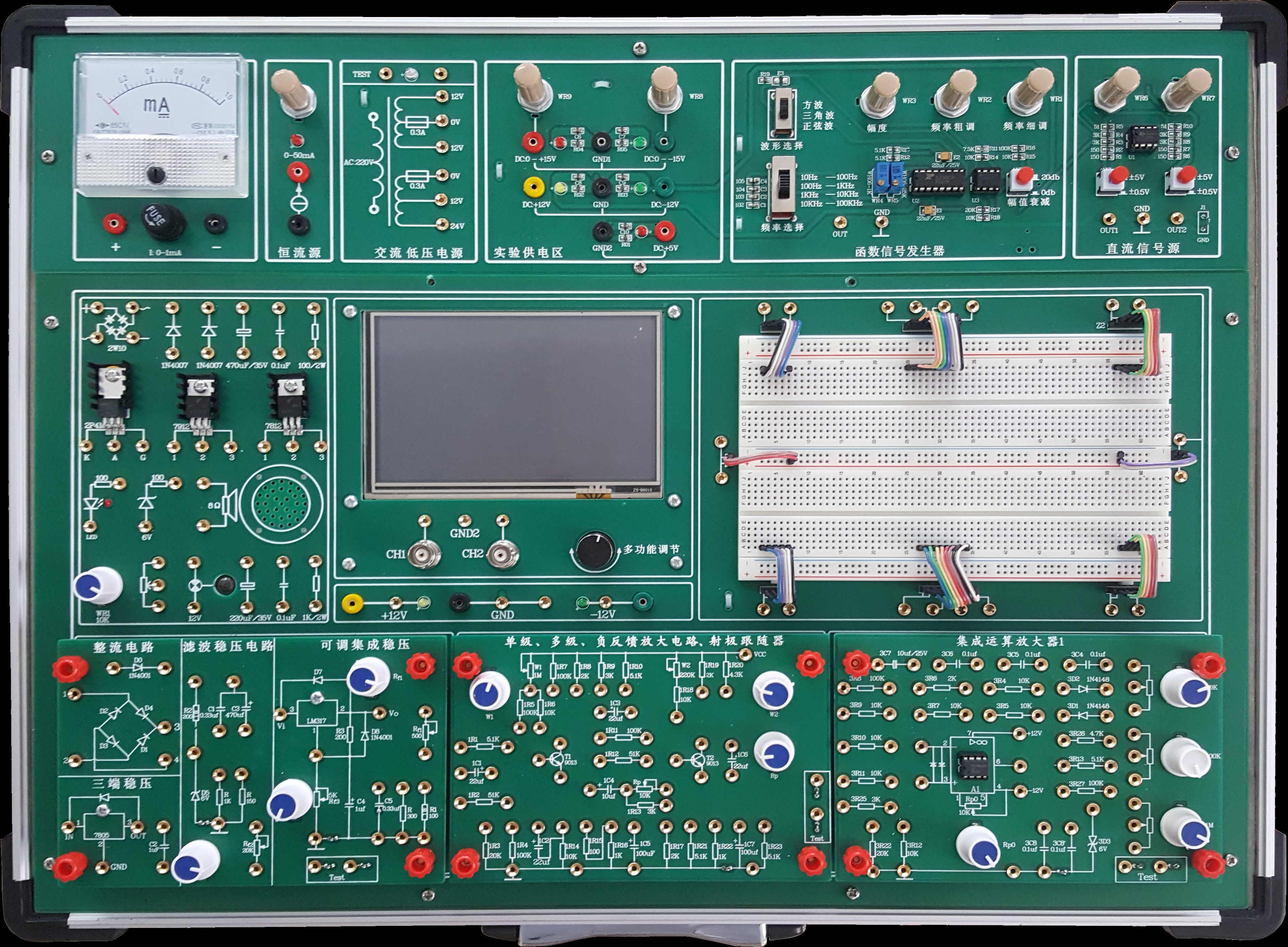

SHKC-A7增强型电子线路综合实验箱
电子线路综合实验箱由全铝木合金箱体、高性能线性电源和实验电路板等组成。其中实验电路既可以采用固定功能模块方式，也可以自行搭建实验电路，电路原理和元器件符号清晰，实验用元器件全部焊装在线路板的反面，而且有亚克力板保护，安全可靠，不易损坏。本实验箱适用于本专院校所有电类和非电类专业《模拟电子技术》、《电子线路》等课程的实验教学。
一、技术指标
1、实验箱工作电源
输入：AC220V±10%,50HZ。
输出：（1）DCV ±12V/1A；
★ （2）DCV 0V～±15V/0.5A；
（3）DCV +5V/1A ， 以上各路均带短路保护功能。
★ (4）ACV 0V、12V、24V和带中心抽头双路12V/0.2A。
2、信号源
1）直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。
2）函数发生器
输出波形：方波、三角波、正弦波
幅值：正弦波：0～10V（10V为峰—峰值，且正负对称）
三角波：0～14V（14V为峰—峰值，且正负对称）
方波：0～14V（14V为峰—峰值，且正负对称）
频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
3、自行设计实验电路区
学生可以进行创新性练习，以提高学生的思维能力和动手能力。
★（1）万用板实验区：配置台湾产IC102面包板组件2组（2宽3窄），同时设计有专用连接线，供面包板和实验主板的连接。
（2）分立元件模块:① 1个桥堆2W10、可控硅2P4M 1个、单结晶体管BT33 1个、三端稳压管7812和7912各1个、12V指示灯1个、8欧姆喇叭1个，另设计有阻容件自由接插区10个；
（3）另设计有分立元件独立模块，含各种固定值（10Ω~1MΩ)的电阻近40只；②各种固定值的电容近30只和各种固定值的电感12个；2个IN4148 、2DW231/2CW534稳压管各1个；三极管9014/8050/8550各2个，0.5W电位器1K/47K/100K/各1个。
（4） 实验区留有固定线路实验模块接入区，设计实验模块尺寸146×98mm。
4、固定线路实验模块
（1）半波、全波、桥式整流和滤波电路以及集成三端稳压电路。
（2）单管、双管放大电路、射极跟随器、负反馈放大电路实验板。
（3）功率放大集成电路和互补对称功率放大电路,内有喇叭。
（4）2组运算放大器电路（含正弦波振荡器）。
（5）差动放大电路和串联稳压电路
（6）戴维南定理和诺顿定理验证模块（电路分析模块选配）
（7）叠加定理和互易定理验证模块（电路分析模块选配）
（8）基尔霍夫定律的验证模块（电路分析模块选配）
（9）一阶和二阶动态电路和串、并联谐振电路模块（电路分析模块选配）
★5、嵌入式测量仪器
（1）双踪数字存储示波器：带宽 1 MHz，最高采样率10Mps，最大采样存储深度8K，模拟通道标准输入阻抗1MΩ，最大模拟通道输入电压±30V(X1探头)，模拟通道输入耦合方式：AC/DC，模拟通道输入灵敏度量程：20mv/Div~10V/Div (1-2-5步进)，可设置自适应垂直量程模式，水平扫描时基量程：1uS/Div~2S/Div（1-2-5步进），可设置自适应水平扫描量程模式，独立通道显示–A,-B，A+B，A-B，RecA，RecB等运算波形，具有Auto，Normal，Single，None，Scan同步模式，具有上升/下降沿，高/低电平触发模式。
6.机箱外形尺寸:480×360×148mm。
7.机箱材料：铝木合金材料，绿色环保，无任何污染物，有把手，造型美观大方。
8.实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，美观漂亮，实验导线连接稳定可靠。
二、实验内容
(一）分立元件电路实验
1、基本单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射级跟随器
5、差动放大电路
6、集成电路RC正弦波振荡器
7、集成功率放大器
8、整流滤波与并联稳压电路
9、串联稳压电路
10、集成稳压电路
11、RC正弦波振荡器
12、LC振荡器及选频放大器
13、电流/电压转换电路
14、电压/频率转换电路
15、互补对称功率放大器
16、二极管的正、反相特性
17、晶体三极管的输入、输出特性
18、全波桥式桥式整流电路实验
19、并联型直流稳压电源
以下是电路分析实验项目，需要选配模块
20、基本电工仪表的使用与测量误差的计算
21、减少仪表测量误差的方法
22、电阻的串联和并联电路
23、电阻的混联电路
24、直流电阻电路故障的检查
25、线性与非线性电路元件伏安特性的测绘
26、电位、电压的测定及电路电位图的绘制
27、基尔霍夫定律验证及故障判断
28、叠加定理验证及故障判断
29、戴维南定理的验证
30、诺顿定理验证
31、互易定理验证
32、一阶电路响应的测试
33、二阶动态电路响应的研究
34、R、L、C元件阻抗特性的测试
35、R、L、C串联谐振电路的研究
（二）集成运算放大电路实验
1、模拟运算电路
（1）电压跟随器
（2）反向比例放大器
（3）同相比例放大器
（4）反相求和比例放大器
（5）双端输入求和放大电路
2、积分与微分电路
（1）积分电路
（2）微分电路
（3）微积分电路
3、波形发生电路
（1）方波发生器
（2）占空比可调的矩形波发生器
（3）三角波发生电路
（4）锯齿波发生电路
4、有源滤波器
（1）低通滤波器
（2）高通滤波器
（3）带阻滤波器
5、电压比较器
（1）过零比较器
（2）反相滞回比较器
（3）同相滞回比较器
6、波形变换电路
7、运算放大器指标测试
（三）综合实验：用运放组成万用表，温度检测控制，函数信号发生器
三、实验箱配置
|
序号 |
名称 |
说明 |
数量 |
|
1 |
SHKC-A7主机箱 |
含机箱、工作电源、常用模拟信号源、实验电路区和分立元件和测量仪器等 |
1台 |
|
2 |
供电电源线 |
1.5m |
1套 |
|
3 |
2号实验导线 |
50cm |
25根 |
|
4 |
保险丝 |
2A |
2支 |
|
5 |
实验指导书 |
|
1套 |
|
6 |
运放电路实验模块 |
|
2 |
|
7 |
单级、多级放大电路、射极跟随器、差动放大电路、负反馈放大电路模块 |
|
1 |
|
8 |
功率放大电路模块 |
|
1 |
|
9 |
低频正弦波振荡器模块 |
|
1 |
|
10 |
半波全波桥式整流、滤波电路、三端集成稳压电源模块 |
|
1 |
|
11 |
戴维南定理和诺顿定理验证模块（选配） |
|
1 |
|
12 |
叠加定理和互易定理验证模块（选配） |
|
1 |
|
13 |
基尔霍夫定律的验证模块（选配） |
|
1 |
|
14 |
一阶和二阶动态电路和串、并联谐振电路模块（选配） |
|
1 |
附：使用本实验箱需配套万用表1块.
