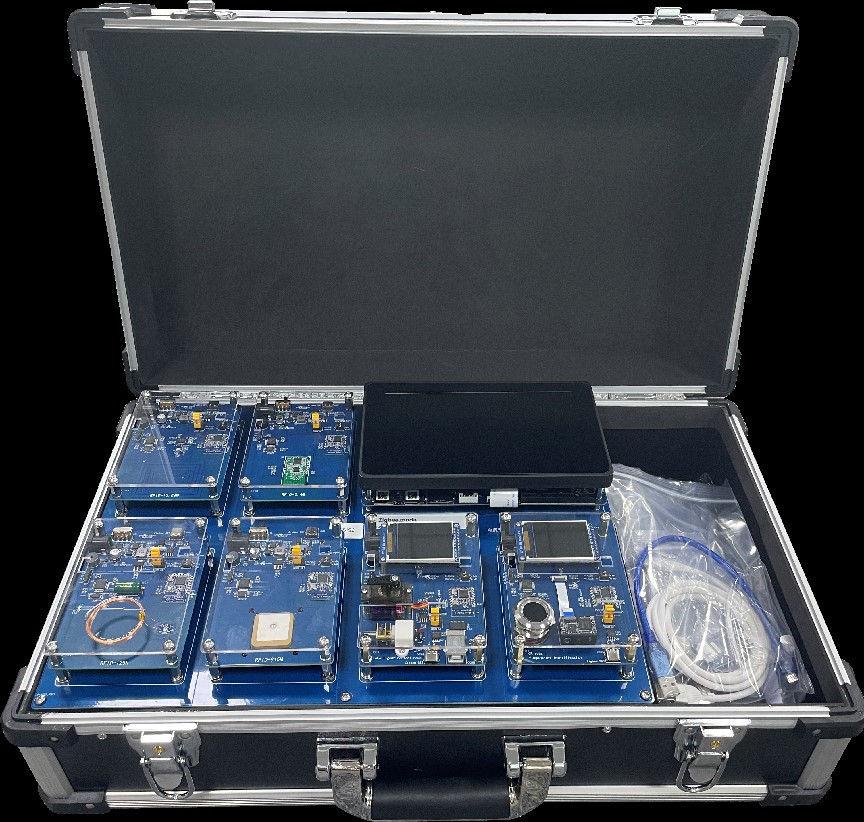

概述 |
1.含有低频125K、高频13.56Mhz、超高频915MHz、2.4Ghz有源四种频段的RFID模块，二维码指纹识别节点，智能控制节点以及一个模拟摄像头；
2.四种频段读卡器可以切换至串口模式，直接与PC机上位机应用程序交互；也可切换至ZigBee模式，通过ZigBee组网，将RFID读卡数据无线传输至网关应用软件；
3.使用低频读卡器实现基本工作原理及实验教学，也提供基于低频的牲畜养殖畜牧耳标实训案例；
4.使用高频读卡器实现高频工作原理及实验教学，也提供基于高频的图书馆管理实训案例；
5.使用超高频读卡器实现基本工作原理及实验教学；也提供基于超高频的仓储出入库实训案例；
6.使用2.4G读卡器与标签实现工作原理及实验教学，也提供基于有源读卡器等设备实现ETC模拟收费管理实训系统；
7.使用指纹识别与控制节点实现门禁管理系统；
8.使用摄像头实现图像处理、人脸检测门禁管理系统。 |
|
2 |
Cortex-A9网关 |
1）核心板资源：
（1）CPU：Cortex-A9四核心的Samsung x6818，主频1.4GHz；
（2）GPU：MAIL-400，3D图形加速
（3）内存: 1GB DDR3；
（4）EMMC: 8GB；
（5）核心板+底板设计：核心板加装屏蔽罩，邮票孔方式与底板连接，抗干扰能力更强，比插针式更稳定可靠。要求引出核心板信号线，不少于188PIN。
2）网关主板资源：
（1）LCD接口：7寸IPS电容屏（16:9），分辨率1024×600；
（2）USB接口：2路USB_HOST 2.0输出，1路USB OTG；
（3）Ethernet接口：核心板内置千兆IP，外加不超过3RMB的PHY芯片即可，支持10/100/1000M，RJ45接口；
（4） 串口：2路3线RS232，1路TTL接口，1路RS485，1路Bluetooth；
（5）CAN总线接口：1路；
（6）RS485总线接口：1路；
（7）HDMI 接口：HDMI1.4a，最大支持1920*1080高清数字输出;
（8）LVDS液晶屏接口：单通道，最大支持1920*1080；
（9）摄像头接口：1路CMOS并行接口，最大支持800万像素；
（10）AV接口：1路模拟视频母口输入；
（11）外部存储扩展接口：SD卡、TF卡接口；
（12）音频接口： 1路MIC输入，1路1. 8w喇叭；
（13）按键：1个复位按键、1个休眠唤醒按键，2个音量键；
（14） 蓝牙WiFi：板载蓝牙WiFi二合一模块；
（15）Mini PCIe接口：标准可插入4G通信模模块；
（16）24Pins应用扩展接口：用于处理器外设接口扩展功能，包含3路串口、1路PWM、1路IIC、1路ADC、8个GPIO，5V电源。
要求板载1个ZigBee协调器通信模块。 |
|
3 |
ZigBee通信模块 |
通信模块：通过单排针与底板连接，默认采用2.4G板载天线通信；预留胶棒天线接口；
功能：传感器采集、执行器控制，以及ZigBee网络自组网。
射频芯片：CC2530；
Flash容量：≧128KB；
RAM容量：8K的RAM；
数据通讯接口：RS232或TTL UART接口；
天线接口：2.4G板载天线；
协议标准：IEEE802.15.4；
协议栈：默认采用ZigBee 2007；
传输速率：无线数据传输速率约为20~250kbps；
工作电压：供电电压典型值默认DC 3.3V。 |
|
4 |
125KHZ 低频读卡节点 |
采用STC11F04E主控，与125K射频卡基站模块进行数据交互，支持射频信息通过串口、zigbee无线两种模式与上位机或android网关进行通信。
板载RS232串行接口、ZigBee通信模块，可通过双位拨码开关切换。
支持标准：125K ID；
读卡距离：0-10cm；
读卡时间：1-2ms；
工作频率：125KHz；
支持卡片类型：TEMIC 5557、EM4305可读写系列
通讯方式：RS232和Zigbee
供电电源：DC5V； |
|
5 |
13.56M高频读卡器节点 |
采用STM32单片机主控，与TRF7970高频基站电路进行数据交互，支持射频信息通过RS232串口、Zigbee无线两种方式与上位机或android网关进行通信。
板载RS232串行接口、ZigBee通信模块，可通过双位拨码开关切换。
控制芯片：STM32F103CBT6；
支持标准：ISO15693；
读卡距离：0-10cm；
读卡时间：1-2ms；
工作频率：13.56MHz；
通讯方式：RS232和Zigbee
供电电源：DC5V. |
|
6 |
915MHZ超高频读写器节点 |
采用RLM100超高频读写器核心部件，里面集成了PLL、发射、接受、耦合器以及MCU等外设，通过API函数库控制模块，支持射频信息通过RS232串口、Zigbee无线两种方式与上位机或网关进行通信。
天线：陶瓷天线
支持标准：ISO18000-6C、EPC GEN 2标准；
读卡距离：读卡大于50cm， 写卡距离为读卡的70%；
读卡时间：读每8字节小于5ms，写每4字节小于25ms；
工作频率：902~928MHz；
最大RF输出功率：20dBm；
特点：输出功率可以调整；
通讯方式：RS232和Zigbee
供电电源：DC5V。 |
|
7 |
2.4G微波读写节点 |
采用nRF24LE1主控，内部集成2.4Ghz无线传输模块和STM32F103单片机，实现与2.4G读卡器的功能，可与2.4G标签进行无线通信。支持射频信息通过RS232串口、Zigbee无线两种方式与上位机或网关进行通信。
工作主频；2.4 GHz ～ 2.483 GHz
读卡距离：最大80米
衰减距离：1-80米可调节（距离误差±15%）
识别角度： 全向
极化方式： 垂直极化或双极化
通信机制： 基于 HDLC 时分多址和同步通信机制
抗干扰性： 频道隔离技术，多个设备互不干扰
安 全 性： 加密计算与安全认证，防止链路侦测
通讯接口：RS232/USB、ZigBee
工作温度: -40℃～+85℃(工业级）
工作湿度: 10%～90%RH
电 压：+5VDC（5VDC）
电 流：≤100mA |
|
8 |
二维码指纹识别节点 |
采用高性能Cortex-M3 32位微处理器STM32F103，主频72MHz；内存：8KB SRAM，Flash存储：128KB；通过串口与指纹识别模块、二维码扫描模块、无线通信模块进行交互，实现识别信息的无线传输。
具有指纹识别功能，集成指纹算法芯片，具有指纹图像处理、特征提取、模板生成、模板存储、指纹比对（1:1）或指纹搜索等功能。
图像像素：160*160pixel
图像分辨率：508dpi
模板文件：512字节
存储容量：120枚
认假率FAR:<0.0001%
拒真率FRR：<1.0%
搜索时间：<0.3s
具有二维码扫描功能，内嵌二维解码芯片，图像采集器与解码板一体设计，640*480 CMOS传感器，超长识读距离，最远可达70cm；识别速度：最快100ms识别结果
显示：标配LED彩屏
支持zigbee通讯协议。
供电：DC5V |
|
9 |
智能控制节点 |
采用高性能Cortex-M3 32位微处理器STM32F103，主频72MHz；内存：8KB SRAM，Flash存储：128KB。
板载ZigBee通讯模块，接收无线命令，控制舵机、直流电机动作。可与其他RFID节点、二维码指纹识别节点组合，组建各种物联网应用场景。 |
|
10 |
高清USB摄像头 |
分辨率：高清1080p；
成像组件：索尼高清芯片
像素：PAL1020H*596V(61万像素)，NTSC1020H*508V（52万像）
焦距：2.8,3.6mm,6mm,8mm,12mm，16mm，可选；
制式：PAL制式，
信噪比: ≧54dB
同步方式：内同步；
输出：1.0VP-P75Ω（BNC）；
工作温度：-30℃~50℃；
工作电源：DC5V2A |
|
11 |
低频上位机应用软件 |
运行在windows系统中，通过串口与低频读卡模块通讯。
支持EM4100、T5557低频卡。
具有串口属性配置、低频卡的多块快速读操作、单个块读操作、快速写操作、第0配置值计算、天线值计算、两种低频标签读取卡号的功能。
提供T5557卡配置成ID卡的功能。
开发环境：Visual Studio2010以上
语言：C# |
|
12 |
高频上位机应用软件 |
运行在windows系统中，通过串口与高频读卡模块通讯。
具有串口属性配置、读高频标签单个块、多个块、获取卡片信息、获取多个块安全状态、复位到准备状态、锁定标签卡片块、写单个块、写多个块数据、设置静默状态、设置被选择状态、写应用标志位、锁定应用标志位、写数据存储格式、锁定数据存储格式等功能。
开发环境：Visual Studio2010以上
语言：C# |
|
13 |
超高频上位机应用软件 |
运行在windows系统中，通过串口与超高频读卡模块通讯。
具有串口属性配置、EPC识别（单步、单标签循环、防碰撞）、读取数据（不指定UII、指定UII）、写入数据（不指定UII、指定UII、多字节数据写）、写EPC操作、安全操作、锁定操作、查询固件版本号、产品ID功能。
开发环境：Visual Studio2010以上
语言：C# |
|
14 |
2.4G有源上位机应用软件 |
运行在windows系统中，通过串口与2.4G有源读卡器通讯。
具有串口属性配置、读卡器设置（可设置波特率、信道、PID、功率）、标签设置（标签号设置、信道、PID）、标签控制（控制标签上的LED的开启或关闭）、2.4G有源标签读取、标签块区读写等功能。
开发环境：Visual Studio2010以上
语言：C# |
|
15 |
上位机综合实训应用软件 |
至少要包含基于低频的牲畜养殖耳标应用实训、基于指纹的身份识别应用软件、基于高频和二维码的图书管理应用软件、基于2.4G和高频的ETC模拟收费应用软件、基于超高频的仓储出入库应用软件等5个以上。 |
|
16 |
Android网关应用软件 |
至少要包括低频、高频、超高频、2.4G有源读取标签卡号的应用软件、数字图像处理软件、人脸检测应用软件等3个以上。 |
|
17 |
课程实验 |
1、要求提供低频RFID课程实验，基础读写卡实验不少于9个，如EM4100标签内部结构简介、T5557标签内部结构简介、低频读卡器与PC的联机测试、EM4100卡读ID号实验、T5557卡初始化配置、T5557卡快速读取页数据、T5557卡单块及多块读操作、T5557卡单块及多块快速写操作、T5557卡复制ID卡操作；
2、要求提供高频RFID课程实验，基础实验不少于12个，如寻找单张/多张标签及标签总量、读写单个块操作、锁定标签块操作、读写多个块数据、设置标签进入静默状态、设置标签处于被选择状态、复位标签进入准备状态、向标签写应用标志位
锁定应用标志位、写数据存储格式标志位、锁定数据存储格式ID标志位、获取标签信息、获取多个块安全状态等。
3、要求提供超高频RFID课程实验，不少于5个，如EPC单卡及多卡识别实验、TID单卡及多卡识别实验、EPC读写操作实验、GEN2标签的列举数据和多字节操作实验、GEN2标签的USER数据读写实验。
4、要求提供2.4G有源课程实验，不少于8个，如2.4G基站读写器设置实验、2.4G标签设置实验、信道及PID修改实验、2.4G标签LED控制实验、2.4G标签蜂鸣器控制实验、2.4G标签flash8数据读取实验、2.4G标签flash5写操作实验、标签上报应用实验。
5、要求提供RFID行业应用实训案例不少于5个，如基于指纹识别的身份管理实验、基于二维码和高频的图书管理系统、基于高频的2.4GETC模拟收费系统、基于超高频仓储出入库管理系统、基于低频的牲畜耳标管理系统等。
6、要求提供其他识别技术实验不少于4个，如指纹识别门禁控制系统、二维码显示系统、CMOS摄像头视频浏览、OpenCV人脸检测等。
7、要求提供RFID实验操作视频不少于5个，如低频实验操作视频、高频读写器实验操作视频、超高频实验操作视频、有源2.4G固件烧写视频、有源2.4G基础实验视频等。 |
