产品展示--[电路原理实验箱]

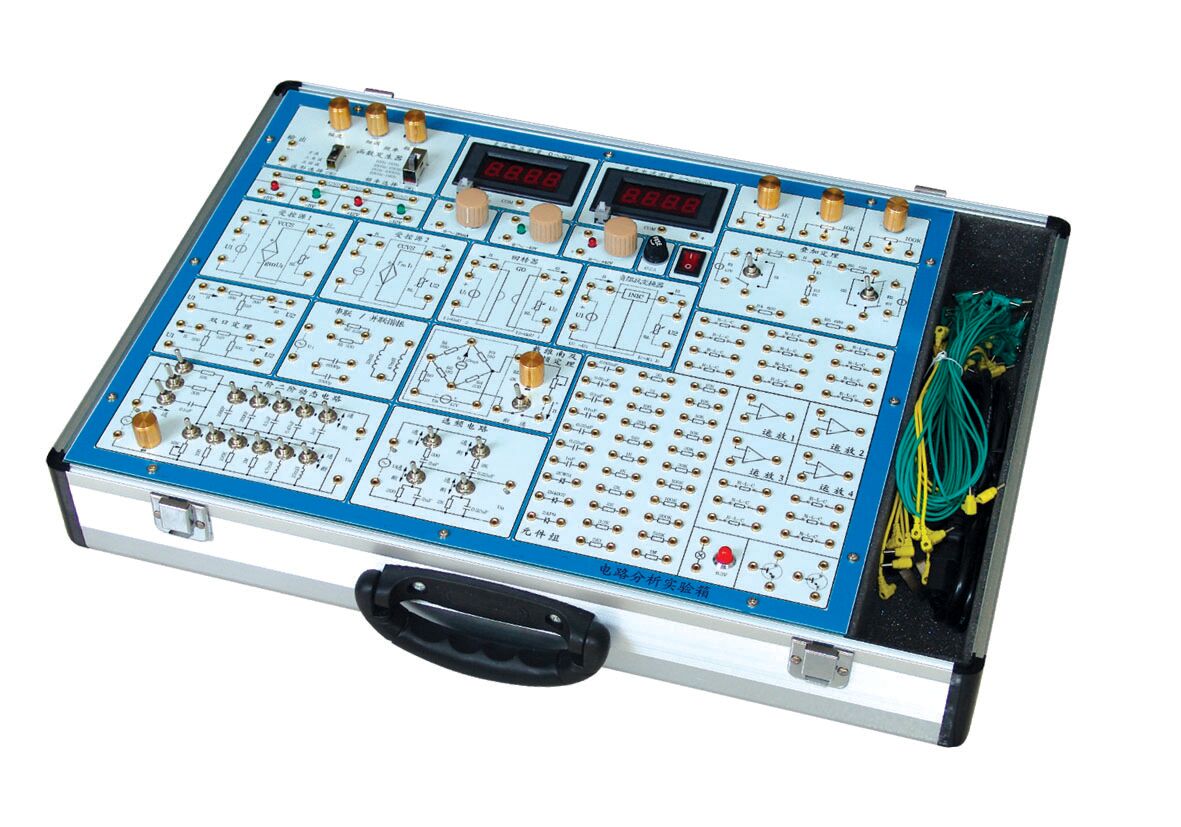

SKC-28G型电路原理实验箱

SKC-28G型电路原理实验箱主要是进行电工学中的有关电路分析、理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，实验模板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足电工原理、电路分析等课程实验教学的需要。有电路原理基本电路。
一、系统组成

（1）电源输入：AC220V±10% ，50HZ

电源输出：固定输出  ±l2V/0.5A，±5V/0.5A；

可调输出：0V～±l2V/0.5A，均有短路过载保护，自动恢复功能。
（2）函数信号发生器
波  形：正弦波、方波、三角波
频率范围：2HZ～1MHZ，分四档连续可调
幅  值：方波、正弦波、三角波（峰-峰值：0～10V）
（3）1只数字电压表，分0～2V、0～30V二档；

1只数字电流表，分0～2mA、0～200mA二档；

可同时满足多，个测试点电压、电流的动态监测。
（4）器件库：有l～2W电阻22只、电容7只、二极管(稳压管)3只、不同阻值电位器3只、可扩展器件接插孔18只、三极管二只、6.3V指示灯1只、运放4组。
器件库主要是帮助学生自已设计实验电路，提高学生的动手能力、设计能力，为开放性实验提供平台。

（5）系统配有“电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0”。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。

（6）铝合金保护箱，坚固耐用，样式美观、大方。
二、可完成以下实验：

1、线性与非线性元件的伏安特性。

2、电位及其与电压关系的研究。

3、基尔霍夫定理。 (4)叠加定理。

4、电压源与电流源的等效变换。

5、戴维南定理。

6、受控源VCVS、VCCS的实验。

7、典型电信号的观察和测量。

8、RC一阶电路的响应测试。

9、二阶电路的响应测试。

10、RC选频网络特性测试。

11、R、L、C元件在正弦电路中的特性实验。

12、R、L、C串联谐振电路的研究。

13、R、L、C并联谐振电路的研究

14、双口网络测试。

15、其它电路的研究。
