一、产品主要特点

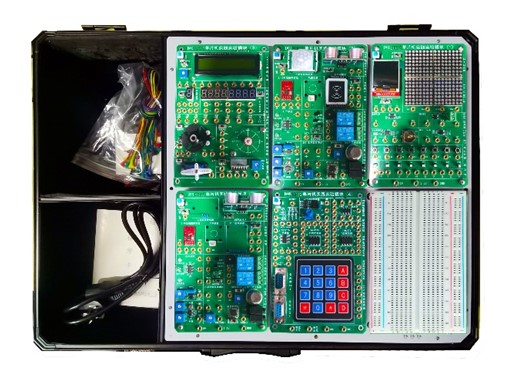

嵌入式创新开发综合应用实验平台（3ARM3）是基于对电子、信息、通信、物联网等多年的综合开发经历与实际经验，并结合近几年嵌入式技术及芯片的飞速发展，研发了多功能嵌入式创新开发综合应用实验平台，该平台是由嵌入式ARM及嵌入式的STM32F103VE6，IAP15F2K61S2等多种开发板模块组成，其主要特点：

1.采用独创的开放接插式扩展型模块化设计，通过“功能底板（标准通用）+核心板模块（配置灵活）+实验模块（扩展便捷）”的组合模式，组成嵌入式创新开发综合应用实验平台。

2.功能底板主要为创新开发学习板提供基础资源部分，核心板模块为MCU最小系统，每个实验模块分别对应多项实验内容与开发应用项目。

3.通过将外部资源与核心板模块独立设计、组合使用，可以使该平台的功能资源，分解成为多个核心模块和多个实验模块，非常便于扩展设计开发应用。

4.该功能底板和每个核心模块既可以分别单独使用、也可以组合一起使用，可以极大的共享基础资源功能。

5.每个模块有独立供电功能，方便电子竞赛，实现更多的创新开发扩展应用领域。

6.为国产化嵌入式芯片的设计应用提供便捷设计通道和开发环境。

7.箱体：铝合金箱。

8.电源：高性能开关电源，带短路保护。

二、嵌入式功能模块特点

1.核心模块集成串口转USB接口，支持win系统，只要1根USB线就可以实现供电、下载、通讯功能，尤其现在笔记本USB口较少，这种连接方式就能最大限度节省USB端口。

2. 8个LED，是嵌入式最基础学习部分，如呼吸灯、流水灯。

3. 1个独立共阳数码管，用于学习数码管显示原理。

4. 8位共阴数码管，2个74HC573锁存器，静态显示与动态扫描，分别控制段锁存和位锁存。

5. EEPROM存储器24C02，I2C总线接口，样例配套单字节、多字节存储，开机次数记忆、上次使用状态记忆等程序。

6. DS1302时钟芯片，32.768KHz时钟源晶振，三线总线接口，带有备用电源CR1220纽扣电池，样例配套可调时钟等程序。

7.喇叭，可播放音乐，替代有源蜂鸣器，样例中含有多种声音模拟，如警笛、救护车声、消防车声、电子琴等。

8. 1路步进电机接口，4相5线步进电机，通过ULN2003驱动，样例提供定位旋转、正反转和综合控制等。

9. 1路直流电机接口，PWM调速，可以学习直流电机开关控制与调速原理。

10. 2路大功率继电器，240V/7A，市电专用接线端子，预留常开、常闭、公共接点，可以直接连接220V电器设备，提供样例程序。

11.LCD1602标准插座，带独立的对比度调节电位器，即插即用，针对标准液晶，实现多种模式显示，如移动显示、滚动显示、光标显示、逐字输入等。

12. 2路独立的18B20温度传感器接口，可以把2个连接在一起做单总线控制，也可以分开独立控制，自由度更高，样例可以实际应用，超温报警、上下限设置等。

13.高精度热敏电阻，通过AD转换可以测量宽范围温度，学习NTC热敏电阻使用原理，也可以数字输出，实现监视报警功能，或控制继电器通断，实现自动化控制，样例提供测温程序。

14.通用光敏电阻，通过AD转换可以测量光照变化，用于学习多种光控设备原理和技术，也可以数字输出，实现监视报警功能，或控制继电器通断，实现自动化控制。

15. 8个独立按键，人机接口输入部分重要模块，自由连接，不受硬件限值，可以自由配置，样例包括外部中断控制、加减控制、开关控制等。

16. 4X4标准矩阵键盘，带有中断信号输入，可以学习行列扫描、反转扫描、定时扫描、中断扫描，键盘标识齐全，按照标准计算器排列方式，样例提供密码锁、计算器等实用程序。

17.红外收发器实验，940NM发射红外信号，VS1838B接收红外信号，利用MCU实现自发自收，学习红外收发原理。应用在红外遥控器，智能小车，红外解码 MP3等专用遥控器。

18.MQ-2可燃气体烟雾传感器模块可以用于家庭和工厂气体泄漏监测装置，适宜于液化气、丁烷、甲烷、烟雾等探测实验。

19. 801S震动传感器模块可应用于防盗器、电子锁、机械设备振动探测、实验。

20. DHT11湿敏传感器模块可以检测周围环境的湿度，湿度测量范围：20%-95%（0度-50度范围）湿度测量误差：+-5%温度测量范围：0度-50度 温度测量误差：+-2度。

21. RC522 RFID 读卡模块 RC522模块是基于恩智浦NXP射频基站芯片的Mifare卡读写模块，模块工作在13.56MHz频率，符合ISO14443A标准，可支持Mifare1 S50、Mifare1 S70、Mifare Light、Mifare UltraLight、Mifare Pro。模块具有易用、高可靠、体积小等特点，可帮助客户方便、快捷的将非接触卡应用到系统中。

22. nRF2401 无线通信模块是一款工作在2.4-2.5GHz世界通用ISM频段的单片收发芯片，无线收发器包括：频率发生器 增强型 SchockBurstTM 模式控制器 功率放大器 晶体放大器 调制器 解调器 输出功率频道选择和协议的设置可以通过SPI接口进行设置极低的电流消耗，当工作在发射模式下发射功率为6dBm时电流消耗为9.0mA 接受模式为12.3mA掉电模式和待机模式下电流消耗模式更低。

23.HC-SR04 超声波模块可实现2cm～4m的非接触测距功能，工作电压为3V-5.5V，工作电流为5.3mA，支持GPIO通信模式，工作稳定可靠。

24.TEA5767 FM收音机模块  频率范围从76MHz～108MHz自动数字调谐。高灵敏度，高稳定性，低噪音，收音模块。一片低功耗电调谐调频立体声收音机电路，其内部集成了中频选频和解调网络，可以做到完全免调。高灵敏度(使用低噪声射频输入放大器 ）频率范围从76MHz～108MHz高放自动增益控制（AGC）电路LC调谐振荡用低成本固定芯片调频中频选择在内部完成，中频免调锁相环调谐系统。

 25.NOR FLASH（W25Q16）读写实验，利用STM32的SPI接口，实现MCU与 W25Q16 之间的通信。 在本实验中，利用 STM32 的普通 IO 口模拟 SPI 时序， 来实现 W25Q16的读写，并将结果通过串口打印在PC机的串口软件上。

26.16X16点阵模块测试此点阵显示屏是16×16 点阵LED屏，能显示1个汉字，能实现显示方式的整行上移、帘入帘出、左移、右移等。

27.HC-SR501人体红外感应模块 含透镜 红外传感器进口探头全自动感应：当有人进入其感应范围则输入高电平，人离开感应范围则自动延时关闭高电平，输出低电平。实现监视报警功能，或控制继电器通断，实现自动化控制，以及物联网应用场景。

28.1.44寸TFT全彩屏 SPI串口显示模块可以实现TFT彩屏图像、文字显示。可以做人机交互界面。

29.集成LM386功放功能参数规格：板载LM386芯片,200倍增益电路设计,板载喇叭接线座,板载10K可调电阻，可以调节放大的音量,板载电源指示灯,芯片主要的引脚已经引出，可以直接输入音频信号.工作电压：5～12V。

30. 8欧0.5W小喇叭本模块可直接驱动8欧0.5W小喇叭。

31. 7寸TFT彩屏模块参数规格：彩屏接口支持16位TFT，支持触摸屏控制，带背光开关。配套7寸彩屏，带触屏功能，262K色，8位数据端。实现功能：可以实现TFT彩屏图像、文字显示。可以做人机交互界面。

32.利用LED模拟交通信号灯实验模块。

33.SD卡实验模块配有专用SD一张，可以实现TFT彩屏图像、文字显示等。

34.配专用ST-Link ARM仿真调试器。

三、嵌入式实验教材

1.《嵌入式微控制器应用开发的项目实战》

2.《物联网通信技术及应用》

3.《单片机原理及应用》等在线学习课程。

四、嵌入式基础实验项目

1.计数器实验                                 2.看门狗实验

3.存储器读写实验                             4.串入并出实验

5.并入串出实验                              6.I/O 输入实验

7.I/O 输出实验                               8.外部中断计数实验

9.PWM 蜂鸣器实验                             10.时钟实验

      11.矩阵键盘扫描                              12.16×16 点阵汉字

13.数码管驱动实验                            14.液晶显示实验

15.RS485 通讯实验                             16.PC 机串口通讯

17.PWM调速实验                               18.人体红外传感器

     19.超声波测距实验                             20.可燃气体传感器

21.温度传感器实验                            22.湿度传感器实验

23.红外遥控器解码                            24.AD转换实验

25.语音录放实验                              26.PWM风扇实验

27.直流电机测速实验                           28.超声波实验

29.步进电机控制实验                          30.交通灯实验

31.TFT彩屏实验                               32.FM收音机实验

33.RFID读取实验                              34.A/D调速实验

35.舵机实验                                  36.D/A转换实验

37.DDS信号发生器                             38.音频播放实验

39.核心板模块通信                            40.板载信号通信实验

41.74HC273锁存器实验                         42.74HC245数据输入实验

43.PWM电压转换                               44.逻辑笔

五、嵌入式创新实验项目

1.基于串口转USB接口，支持win系统下的创新设计实验。

2.基于嵌入式的8个LED的最基础学习时，如呼吸灯、流水灯等设计性实验。

3.基于在1个独立的共阳数码管下，学习数码管显示原理及设计性实验。

4.基于在8位共阴数码管、2个74HC573锁存、静态显示与动态扫描状态下，分别控制段锁存和位锁存的设计实验。

5.基于在EEPROM存储器24C02、I2C总线接口、带有程序保护接口、样例配套单字节、多字节存储、开机次数记忆、上次使用状态记忆等程序下的设计性实验。

6.基于在DS1302时钟芯片、32.768KHz时钟源晶振、三线总线接口、带有备用电源CR1220纽扣电池、样例配套可调时钟、电脑上位机在线更新时钟等程序下的设计性实验。

7.基于在喇叭、可播放音乐、替代有源蜂鸣器时，在样例中含有多种声音模拟，如警笛、救护车声、消防车声、电子琴等情景状态下的设计性实验。

8.基于在1路步进电机接口、4相5线步进电机、通过ULN2003驱动、样例提供定位旋转、正反转和综合控制等状态下的设计实验。

9.基于在2路大功率继电器、240V/7A、市电专用接线端子、预留常开、常闭、公共接点时，同时可以直接连接220V电器设备情况下，提供样例实验。

10.基于在LCD1602标准插座、带独立的对比度调节电位器、即插即用、针对标准液晶的状态下，实现多种模式显示时，如移动显示、滚动显示、光标显示、逐字输入等设计实验。

11.基于在2路独立的18B20温度传感器接口、预留扩展插针、可以把2个连接在一起做单总线控制，也可以分开独立控制、自由度更高状态下的超温报警设计性实验。

12.基于高精度NTC热敏电阻、通过AD转换可以测量宽范围温度时的设计实验（提供测温样例应用程序）。

13.基于在通过通用光敏电阻、经过AD转换状态下测量光照变化应用设计实验。

14.基于在8个独立按键、人机接口输入部分重要模块、自由连接、不受硬件限制，可以自由配置，样例包括外部中断控制、加减控制、开关控制等。

15.基于4x4标准矩阵键盘、带有中断信号输入、行列扫描、反转扫描、定时扫描、中断扫描，键盘标识齐全、按照标准计算器排列方式下进行密码锁、计算器等实用程序设计性实验。

16.基于MQ-2可燃气体烟雾传感器模块下的设计实验（可以用于家庭和工厂的气体泄漏监测装置，适宜于液化气、丁烷、丙烷、甲烷、烟雾等的探测实验）。

17.基于在801S震动传感器模块，可应用于防盗器、电子锁、机械设备振动探测的设计性实验。

18.基于利用DHT11湿敏传感器模块，可以检测周围环境的湿度和温度时的设计实验（(a)湿度测量范围：20%-95%（0度-50度范围），(b)湿度测量误差：+-5%，(c)温度测量范围：0度-50度 温度测量误差：+-2度。

六、嵌入式综合实验项目

1.基于在RC522 RFID 读卡模块 RC522模块、利用恩智浦NXP射频基站芯片的Mifare卡读写模块的综合性实验。

模块工作在13.56MHz频率、符合ISO14443A标准、可支持Mifare1 S50、Mifare1 S70、Mifare Light、Mifare UltraLight、Mifare Pro。模块具有易用、高可靠、体积小等特点，可帮助客户方便、快捷的将非接触卡应用到系统中。

2.基于在nRF2401 无线通信模块的综合实验。

芯片是一款工作在2.4～2.5GHz的世界通用ISM频段的单片收发芯片，无线收发器包括：频率发生器 增强型 SchockBurstTM 模式控制器 功率放大器 晶体放大器 调制器 解调器 输出功率频道选择和协议的设置可以通过SPI接口进行设置极低的电流消耗，当工作在发射模式下发射功率为6dBm时电流消耗为9.0mA 接受模式为12.3mA掉电模式和待机模式下电流消耗模式更低。

3.基于HC-SR04 超声波模块可实现2cm～4m的非接触测距功能的综合实验。

工作电压为3V～5.5V，工作电流为5.3mA，支持GPIO通信模式，工作稳定可靠。

4.基于在TEA5767 FM收音机模块的综合实验。

频率范围：76MHz～108MHz自动数字调谐。高灵敏度，高稳定性，低噪音，收音模块。一片低功耗电调谐调频立体声收音机电路，其内部集成了中频选频和解调网络，可以做到完全免调。高灵敏度(使用低噪声射频输入放大器 ）频率范围从76MHz～108MHz高放自动增益控制（AGC）电路LC调谐振荡用低成本固定芯片调频中频选择在内部完成，中频免调锁相环调谐系统。

5.基于在FLASH读写的W25Q16综合实验。

利用STM32的SPI1，实现和 W25Q16 之间的通信。将利用 STM32 的普通 IO 口模拟 SPI 时序， 来实现 W25Q16的读写，并将结果通过串口打印在PC机的串口软件上。

6.基于在16X16点阵模块测试此点阵显示屏是16×16 点阵LED屏，能显示1个汉字，能实现显示方式的整行上移、帘入帘出、左移、右移等综合实验。

7.基于在HC-SR501人体红外感应模块的综合实验。

含透镜、红外传感器进口探头全自动感应：当有人进入其感应范围则输入高电平，人离开感应范围则自动延时关闭高电平。输出低电平。

8.基于在8位 WS2812 5050 RGB LED 内置全彩驱动彩灯LED点光源、LED像素屏、LED异形屏、各种电子产品、电器设备跑马灯等情景模式下的综合实验。

9.基于在1.44寸TFT全彩屏 SPI串口显示模块可以实现TFT彩屏图像、人机交互界面、文字显示状态下的综合实验。

10.基于集成LM386功放的综合实验。

板载LM386芯片、200倍增益电路设计、板载喇叭接线座、板载10K可调电阻、可以调节放大的音量、板载电源指示灯、芯片主要的引脚已经引出，可以直接输入音频信号，工作电压：5～12V

11.基于红外遥控器的综合实验。

主要特点：红外发送、红外控制、智能小车、红外解码、MP3等等专用遥控器，21个功能按钮，符合您多功能的选择；配送纽扣电池出货，拿到手就能用。

12.基于TFT彩屏模块的综合实验。

参数规格：彩屏接口支持16位TFT、支持触摸屏控制、带背光开关、7寸彩屏、带触屏功能、262K色、8位数据端、实现TFT彩屏图像、文字显示、人机交互界面。
