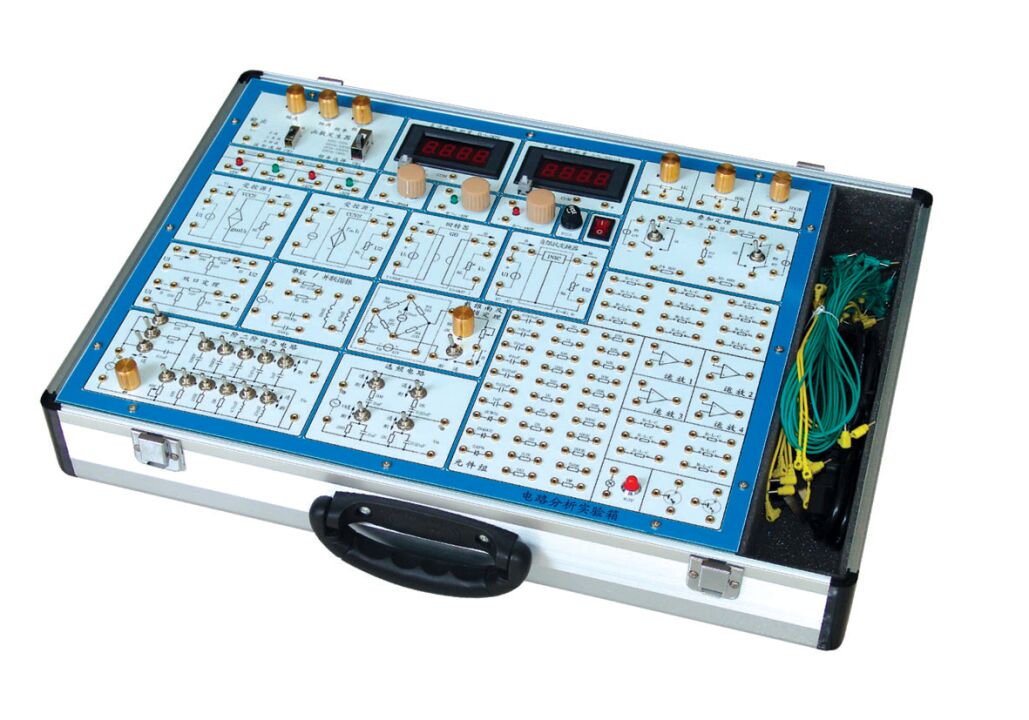

SKC-28K型电路实验箱
一、产品介绍
电路分析实验箱集电源、低频信号源、测量用电表、实验模块于一体，实验箱连接部分采用锁紧叠插式镀金大孔，面板采用双面设计工艺，正面为线路原理，反面为具体线路分布和元件，使学生在实验时对原理一目了然。主要是进行电工学中的有关电路分析理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，各实验电路中需测试的点均装有测试孔，适用于进行各种电路的实验研究，可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。
二、实验箱组成
由铝木合金材料制作箱体，无任何污染源，箱体内含直流稳压工作电源、实验用恒流源和恒压源、低频函数发生器、测量用直流电流表、直流电压表、实验电路模块区等组成。实验箱所有可调电位器均采用精密电位器，旋钮带刻度与自锁功能。
三、主要技术参数
1）交流电源输入：AC220V±10% ， 50HZ.
2）交流电源输出：AC： 15V/12V/8V各一组
3）直流电源输出：+l2V/1A， -l2V/1A各一组
4）直流可调稳压电源:0~+12V/0.5A， 0~+24V/0.5A两组连续可调且独立。
5）恒流源：0～20mA可调恒流源。
6）提供直流数显电流表1只，量程两档切换： 0~20mA、 0~200mA 。
7）提供直流数显电压表1只，测量里程分别为0～200V。提供直流数显电流表1只，测量里程分别为0～10A。
8）安全保护措施：每路电源均有短路保护自动恢复功能，安全性符合相关的国标标准，所有材质均符合环保标准；
9) 箱体外形尺寸为≥460mm×360mm×120mm。
10)机 箱：铝木合金材料。
低频函数信号发生器：
输出波形：正弦波、三角波、方波
频率范围：2HZ~20KHZ，分四档两档连续可调
幅 值：峰--峰值： 0~10V左右
实验箱PCB采用白底黑字。
实验箱所有可调电位器均采用精密电位器，旋钮带刻度与自锁功能。
四、实验模块配置
1、基尔霍夫定律的验证
2、叠加定理
3、戴维南/诺顿定理电路
4、RC串、并联选频网络
5、R、 L、 C串联谐振电路
6、一阶动态电路
7、二阶动态电路
8、二阶网络状态轨迹显示
9、受控源电路
10、磁滞回线观测/铁芯互感耦合电路
11、负阻抗变换器电路
12、双口定理电路
13、元件库：电阻30Ω、 51Ω、 100Ω、 200Ω、 510Ω、 1K、 2K、10K、20K、M1，各1只；
14、可调电阻1K、 5K、 10K、 100K各1只
15、二极管2只
16、稳压管1只
17、双向发光二极管1只
五、附件配置
1、交流电源线1根，长≥1.5m。
2、实验用自锁紧专用导线30根，长≥0.4m。
六、可完成以下实验：
实验一：基本电工仪表的使用及测量误差的计算
实验二：减小仪表测量误差的方法
实验三：电阻的串联和并联电路
实验四：电阻的混联电路
实验五：直流电阻电路故障的检查
实验六：电路元件伏安特性的测绘
实验七：电位、电压的测定及电路电位图的绘制
实验八：基尔霍夫定律的验证
实验九：叠加原理的验证
实验十：电压源与电流源的等效变换
实验十一：戴维南定理和诺顿定理的验证
实验十二：最大功率传输条件测定
实验十三：受控源VCVS、 VCCS、 CCVS、 CCCS的实验研究
实验十四：典型电信号的观察与测量
实验十五：RC一阶电路的响应测试
实验十六：二阶动态电路响应的研究
实验十七：R、 L、 C元件阻抗特性的测定
实验十八：RC选频网络特性测试
实验十九：R、 L、 C串联谐振电路的研究
实验二十：双口网络测试
实验二十一：二阶网络状态轨迹显示实验
实验二十二：磁滞回线观测/铁芯互感耦合电路实验
