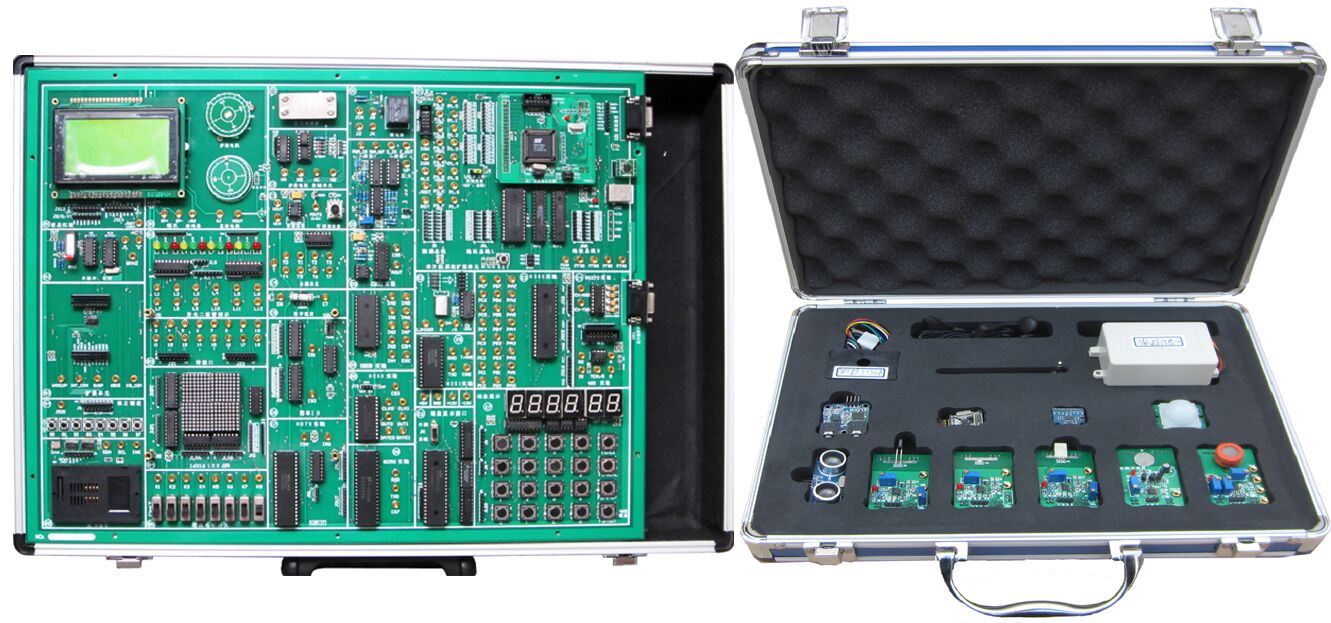

SKC-52EM型单片机实验箱

一、系统简介

本系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的佳配套实验设备。以小系统、多功能、易扩展为设计思想,主板以《DJ-51系列单片机实验指导书》基础实验为主,增加地址总线、数据总线、控制总线引出和扩展单元(区),这样学校可以从需要出发,选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。

二、系统组成:

1.硬件:

(1)开发系统组成:单片机仿真接口(仿真器外接),用户CPU(AT89S52),系统控制芯片(1032),64K程序存储器(w27c512),64K数据存储器(61256x2),开放式4*6键盘电路,开放式6位动态数码管显示电路.

(2)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/ 输出电路,排针∕锁紧孔转接口、16*16 LED点阵电路,音频功放,0~5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口,用户串行接口。

(3)常用接口芯片:RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等;

(4)控制对象:喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等;

(5)扩展单元接口:提供总线接口,可自行扩展设计或选配我公司各种扩展模块。

2.软件:系统配置2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51语言编译、调试;单片机在线下载软件等。

3.电源:系统内置高性能直流稳压电源。

4.机箱:系统配置轻便铝合金箱子作为实验仪机箱。

三、系统主要特点:

1仿真器外接:仿真器和实验系统分开,实验系统只留仿真器接口,仿真器可单独使用。实验仪配置的DJ-208型51/96通用单片机仿真器,64K数据空间、64K 程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件提供单步、断点、暂停、全速运行等调试功能。该实验仪也可选配Keil-C仿真器,支持Keil-C软件。在线仿真、在线编程下载,自动识别,无需开关切换,用户CPU资源全部开放,可支持总线仿真和IO口仿真(P0,P1,P2,P3)。

2、仿真C8051F 单片机(SOC)选配DJ-C8051F 仿真系统,可对嵌入式系统C8051F 单片机(SOC)实验、开发的。

3、仿真AVR  ATMEGA16单片机选配JTAG-ICE仿真系统,可对AVR系统ATMEGA16 单片机实验、开发的。

4、支持仿真下载MICROCHIP系列单片机,如 PIC16F877A 单片机,配有USB接口的仿真下载编程器. (选配)
 5、支持仿真下载
TI MSP430F449等单片机,配有MSP430JTAG仿真器(选配)

6、支持EDA开发:通过选配EDA扩展卡,实现EDA(CPLD/FPGA)和单片机两合一,可分别控制实验电路。(选配价格根据不同的模块另议)

7实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

8二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统。

9、在线下载:在线编程自动识别,无需开关切换,不需编程器,可直接烧录AT89S5X单片机。

10二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。

以上各种CPU均配有详细的实验例程和实验指导文档,其中上述第10项是针对S52系统.

四、实验项目:

(一)软件实验

1

清零程序

6

查找相同数据个数

2

拆字程序

7

无符号双字节快速乘法子程序

3

拼字程序

8

多分支程序

4

数据区传送子程序

9

脉冲计数实验

5

数据排序实验

10

电脑时钟实验

(二)硬件实验

1

P1口亮灯实验

15

继电器控制实验

2

P1口转弯灯实验

16

步进电机控制

3

P3.3口输入,P1口输出实验

17

8253方波实验

4

工业顺序控制实验

18

小直流电机调速实验(霍尔传感器)

5

8255 A、B、C口输出方波实验

19

16*16 LED点阵显示实验

6

8255 PA口控制PB口

20

128*64(1602)LCD液晶显示实验

7

8255控制交通灯

21

8250可编程异步通讯接口实验(自发自收)

8

简单I/O扩展实验

22

8251可编程通讯接口实验(与PC机)

9

A/D0809转换实验

23

单片机RS232/485串行发送实验(双机通讯)

10

D/A0832转换实验

24

单片机RS232/485串行接收实验(双机通讯)

11

8279键盘显示实验

25

DS18B20单总线温度测量实验

12

通用打印机实验;(打印机选配☆)

26

压力实验

13

微型打印机打印字符、曲线、汉字实验;(打印机选配☆)

27

PWM实验

14

I2C储存卡读写实验

28

射极跟随器
