产品展示--[数字电子实验箱]

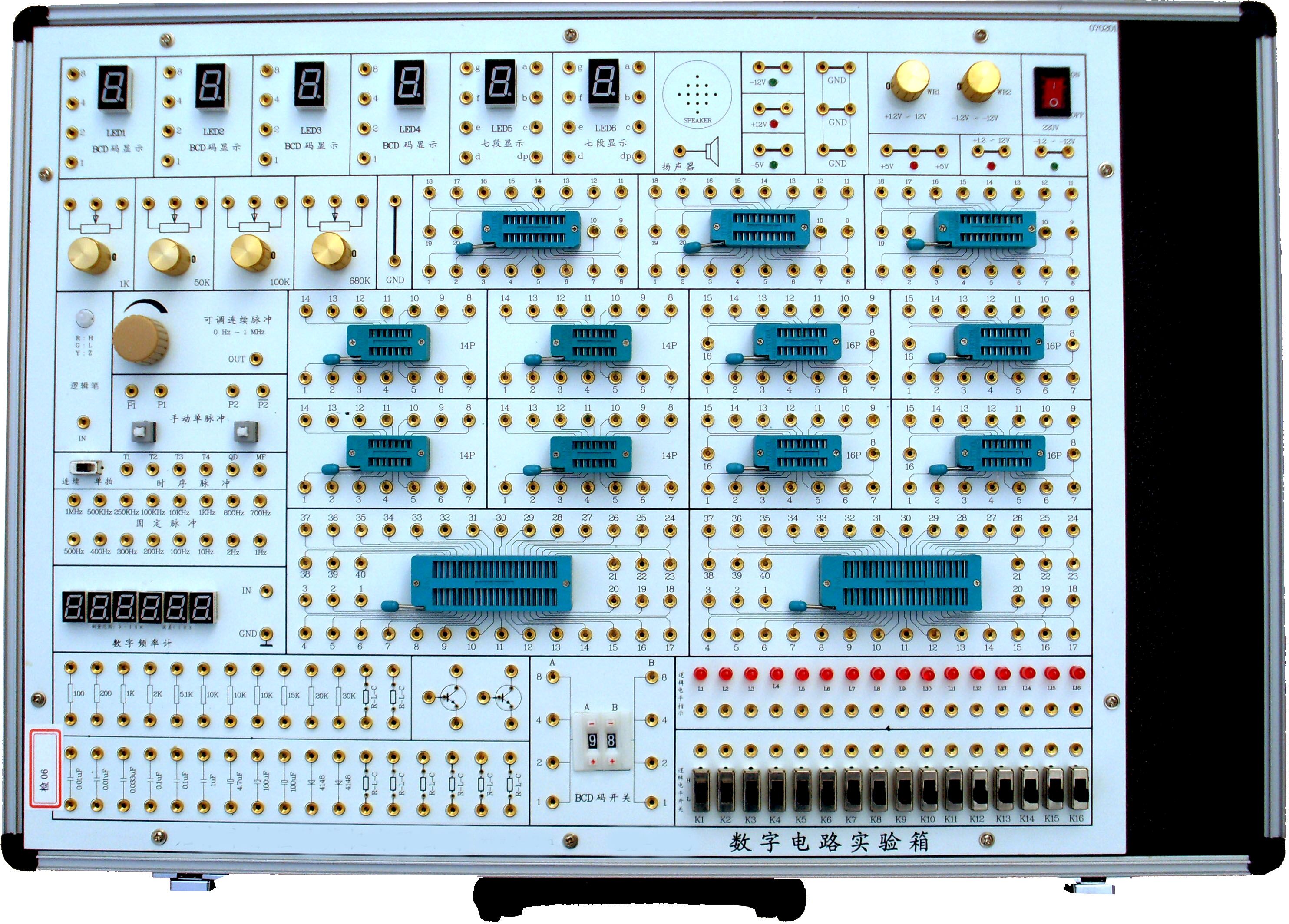

SKC-28X型数字电子实验箱


1.电源:

  输入:AC 220V±10%, 50HZ ,开关带有LED电源指示灯。

  输出:DC:5V/1A,给整个数电箱系统供电,具有短路保护与稳压功能,在排除短路故障后人为按复位键即可重新正常供电。

2、信号源:

 (1)单脉冲(消抖脉冲):可同时输出正负两个脉冲,脉冲幅值为TTL电平,共1组。

 (2)可调连续脉冲,输出均为TTL电平,频率范围20~50HZ。

3、芯片检测模块:

 (1)提供DIP24手柄式锁紧IC座,可测试DIP(双列直插)封装器件的好坏。

 (2)不需要输入芯片型号,即能自动完成识别芯片、测试及显示结果等功能,芯片测试正常,数码管显示芯片型号,芯片如果损坏,数码管显示ERR字符。

 (3)测试速度快,约0.5s即可完成测试并开始显示结果。

 (4)检测模块需集成在线线路板中,不支持提供外置的检测模块。

 (5)需支持74系列, 74LS系列, 74HC系列, 74ALS系列, 54系列,CD4000系列, HEF4000系列,CD4500系列等常用1000多款IC器件的测试。

4、逻辑开关及电平指示:

 (1)8组独立逻辑电平开关:可输出“0”、“1” TTL电平(为正逻辑)。

 (2)8组LED电平显示:由红/绿/黄/白多种颜色LED发光二极管及驱动电路组成。

5、数码管显示:

  2位带BCD码-十进制译码电路七段LED数码管

6、集成IC座:

  提供至少9组DIP16手柄式锁紧IC座, 适用于DIP8-DIP16所有芯片,使用非常方便,避免了芯片引脚的损坏。

7、扩展单元:

 提供10组器件扩展单元,由圆孔针和内径为Φ2自锁紧插座组成,用户可接插电阻、电容、二极管、三极管等器件。

8、配备:

(1)接插件:采用内径为Φ2自锁紧可叠插式插座;

(2)配备实验多股软铜线导线(线径 φ0.5mm,导线头外径为Φ2) ,多种长度不少于40根。
