产品展示--[模拟电子实验箱]

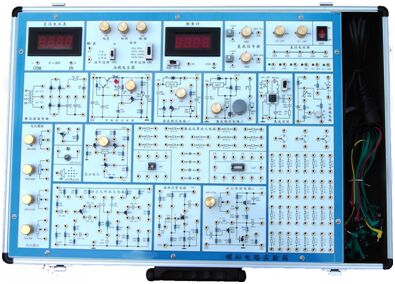

SKC-28U型模拟电子实验箱

一、实验箱结构特点

1．实验箱PCB由两部分组成：上面为公共模块部分，下面为实验模块部分；

2．公共模块部分固定设计在PCB板上端，实验模块由四块扩展板卡组成，可同时插在PCB板下端，扩展板卡需安装有把手，方便扩展板卡的插拔；

3．PCB板正面丝印实验模块原理图，电阻、电容、二极管等常规器件焊接在PCB板背面；集成芯片，开关等安装在PCB板正面；

4．实验箱PCB采用白底黑字设计；

5．实验模块测试信号通过测试环引出，三脚2.54标准间距，两点焊接，坚固耐用，方便探头连接测试；

6．接插件：采用内径为Φ2自锁紧可叠插式插座；

7．配备实验多股软铜线导线（线径 φ0.5mm，长度300mm） 50根；

8．实验箱箱体：铝合金框架式结构，外形尺寸≤440mm×320mm×150mm；

二、模块组成部分

1、电源：

交流输入：AC 220V±10%， 50HZ ，开关带有LED电源指示灯；

交流输出：AC: 7.5V×2/0.2A，带保险丝过流保护，带电源指示；

直流输出：

（1）DC：- 1.25V～-27V/0.2A可调，带数显直流电压表显示；

（2）DC：＋1.25V～＋27V/0.2A可调，带数显直流电压表显示；

（3）DC：±12V/0.2A；带数显直流电压表显示；以上各路输出均有短路保护自恢复功能。

2、两路可调直流信号源：双路-0.5V～＋0.5V；－5V～＋5V两档连续可调直流信号源。

3、数字直流电压表提供两只数显直流电压表，测量范围： 0~100V；100个提供4只可调电位器（1K， 10K， 100K， 1M）；

5、提供12组以上器件扩展单元，由圆孔针和内径为Φ2自锁紧插座组成，用户可接插电阻、电容、二极管、三极管等器件；

三、实验模块部分

实验模块由四块扩展板卡组成，包含以下实验模块：整流、滤波和串联稳压电路；LM7805集成稳压电路；LM317集成稳压电路；单级放大电路；两级阻容耦容放大电路；负反馈放大电路；射极跟随器；差动放大电路；OTL 互补对称功率放大电路；集成功率放大器；集成运放电路等。

四、实验项目

1.晶体管单级放大电路实验

2.晶体管两级放大电路实验

3.负反馈放大电路实验

4.射极跟随器实验

5.差动放大电路实验

6.比例求和运算电路实验

7.积分与微分电路实验

8.波形发生电路实验

9.有源滤波器实验

10.电压比较器实验

11.集成电路RC正弦波振荡器实验

12.集成功率放大器实验

13.整流滤波与并联稳压电路实验

14.串联型晶体管稳压电源电路实验

15.集成稳压器实验

16.RC正弦波振荡器实验

17.LC振荡器及选频放大器实验

18.电流/电压转换电路实验

19.电压/频率转换电路实验

20.OTL互补对称功率放大器实验

21.波形变换电路实验
