SHKC-A2型模拟电路实验箱

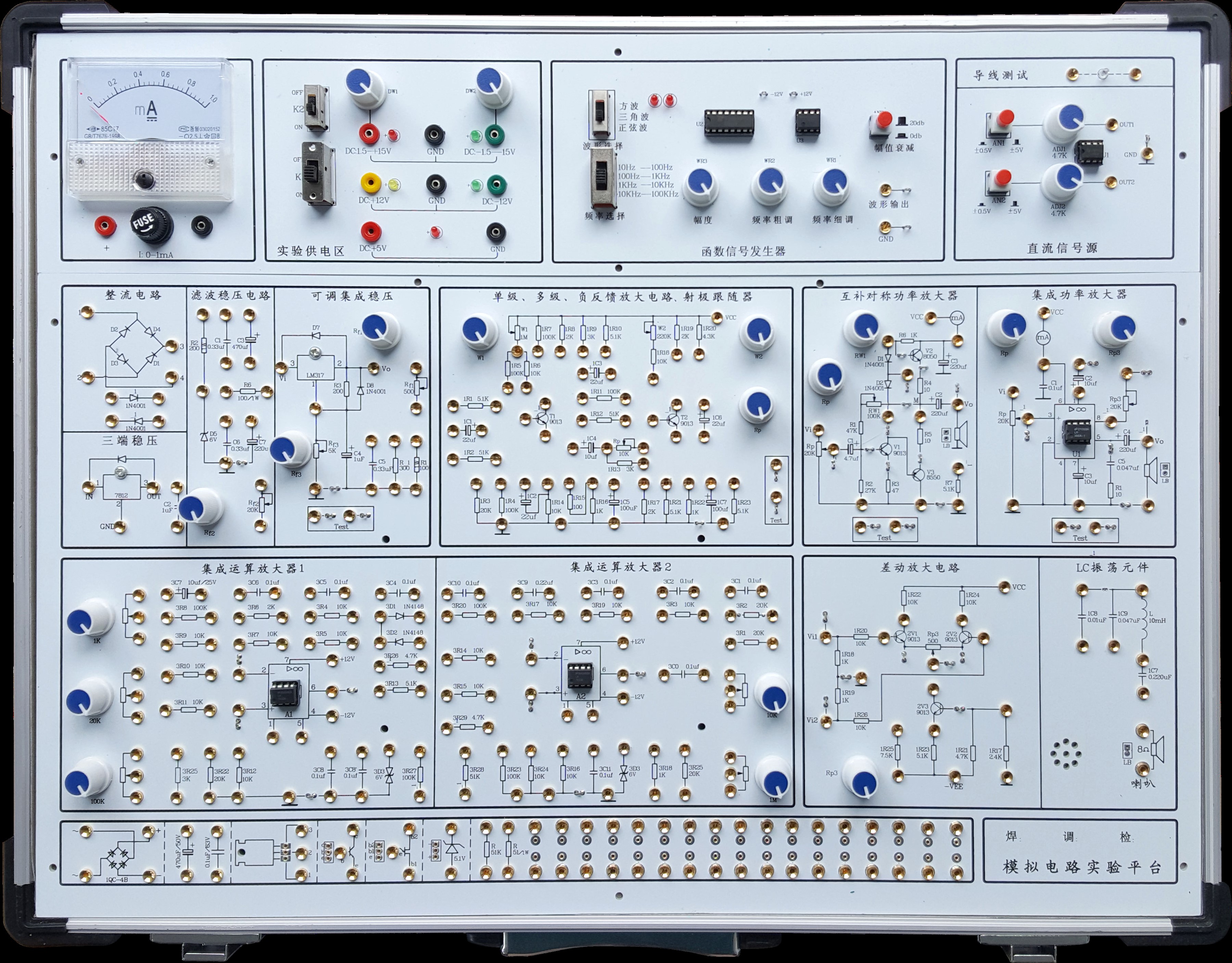

模拟电路实验箱由铝木合金箱体、高性能线性电源、和实验电路板组成。其中实验电路采用固定功能模块方式，电路原理和元器件符号清晰，实验用元器件可以焊装在线路板的反面，安全可靠，不易损坏，也可以装在线路板的正面，元件直观可见，感性认识强，正面还有实验电路原理图，使学生在实验时对原理一目了然。

一、技术指标

1、工作电源

（1）输入：AC220V±10%,50HZ。

（2）输出：①ACV 0V、14V、16V、18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。

有短路保护功能。

②DCV ±1.5V～±15V连续可调，有短路保护自动恢复功能。

③DCV ±12V/0.5A， 5V/0.5A，有短路保护自动恢复功能。

（3）完善的电源保护电路：过流保护、过压保护、接反保护。

2、 信号源

（1）直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。

（2）函数发生器

输出波形：方波、三角波、正弦波

幅值：正弦波：0～10V（10V为峰—峰值，且正负对称）

三角波：0～20V（20V为峰—峰值，且正负对称）

方波：0～20V（20V为峰—峰值，且正负对称）

频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。

3、单级放大电路

4、二级放大电路

5、射极跟随器电路

6、差动放大电路

7、负反馈放大电路

8、半波、全波、桥式整流和滤波电路

9、并联稳压电路

10、集成功率放大电路

11、互补对称功率放大电路

13、2组运算放大器电路

14、分立元件区：设计有1个8Ω扬声器、1个桥堆、1个单结晶体管BT33、1个470uF和0.1uF电容、4个5.1V稳压管、1个三极管接插做、1个集成稳压管接插座、1个1W/51电阻、1个51K电阻,另有二极管、电容、电阻、三极管等分立元件接入区，用镀银长紫铜管做插孔，可以满足大小不同的管脚的接插。

15、指针式直流毫安表1只，量程为1mA，内阻为100Ω。

16、实验板采用2mm厚印制线路板制成。

17、采用高可靠自锁紧防转叠插座作为实验连接点。

18、可以根据需要，另行开发其它实验电路。

19、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm。

20、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，连接稳定可靠。

二、实验内容

(一）分立元件电路实验

1、基本单级放大电路

2、两级放大电路

3、负反馈放大电路

4、射级跟随器

5、差动放大电路

7、集成功率放大器

8、互补对称功率放大器

9、单相半波、全波、桥式整流和滤波电路实验

10、集成稳压电路

11、RC正弦波振荡器

12、LC振荡器及选频放大器

13、电流/电压转换电路

14、电压/频率转换电路

15、二极管的正、反相特性

16、晶体三极管的输入、输出特性

17、并联型直流稳压电源

（二）集成运算放大电路实验

1、模拟运算电路

（1）电压跟随器

（2）反向比例放大器

（3）同相比例放大器

（4）反相求和比例放大器

（5）双端输入求和放大电路

2、积分与微分电路

（1）积分电路

（2）微分电路

（3）微积分电路

3、波形发生电路

（1）方波发生器

（2）占空比可调的矩形波发生器

（3）三角波发生电路

（4）锯齿波发生电路

4、有源滤波器

（1）低通滤波器

（2）高通滤波器

（3）带阻滤波器

5、电压比较器

（1）过零比较器

（2）反相滞回比较器

（3）同相滞回比较器

6、波形变换电路

7、运算放大器指标测试

（三）综合实验（需另配元件）：用运放组成万用表，温度检测控制，函数信号发生器。

四、实验箱配置

序号	名称	说明	数量
1	SHKC-A2主机箱	含机箱、工作电源、常用模拟信号源、实验电路区和分立元件	1台
2	供电电源线	1.5m	1根
3	2号实验导线	50cm	25根
4	保险丝	2A	2支
5	实验指导书		1本

附：使用本实验箱需配套仪器仪表：万用表和示波器。
