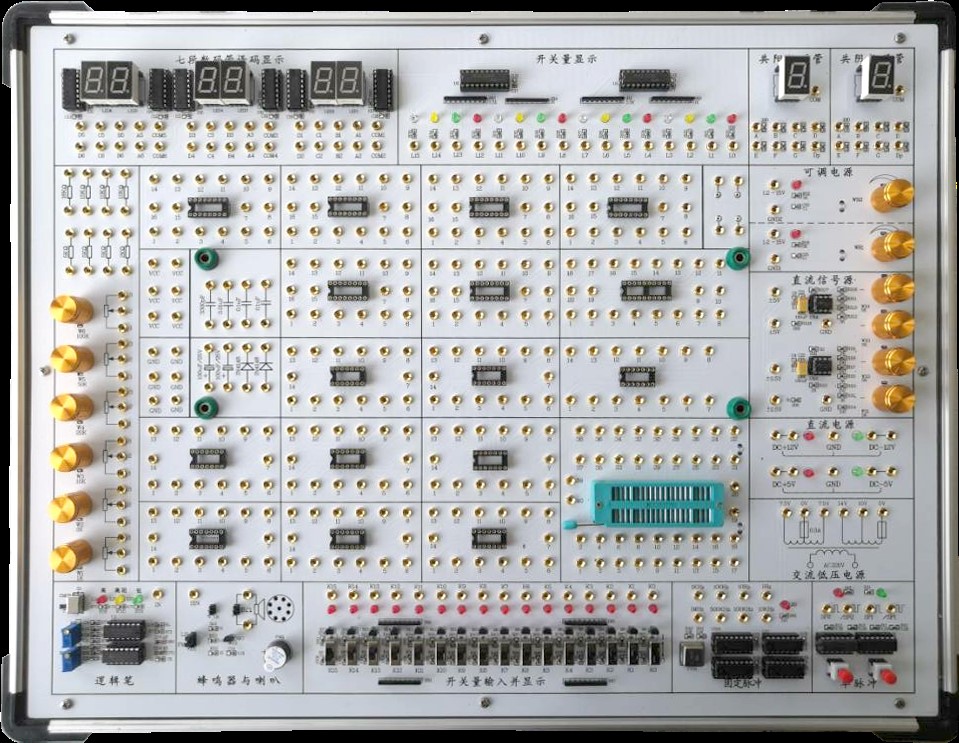

数字模拟综合实验箱由铝木合金箱体、高性能线性电源、常用数字模拟信号源和实验电路组成。其中实验电路采用固定功能模块和开放式模块相结合的方式，固定功能模块和开方式模块有很多种可供选择，用户可根据需求灵活配置。以满足不同专业、不同层次学生的教学实验要求。本平台适用于本专院校所有电类和非电类专业《数字电子技术》、《数字系统设计》、《模拟电子技术》、《电子线路》等课程的实验和创新设计。
一、技术指标
1、实验箱工作电源
输入：AC220V±10%,50HZ。
输出：
（1）AC 0V、10V、14V、带中心抽头双路7.5V（用于整流滤波实验）。
（2）DC±5V/2A、±12V/0.5A，每路均带有短路保护。配DVCC-DB电源保护板，+5V电源带有欠压、过压、过流、短路和反向保护电路报警、自动恢复功能。
（3）2路DC 1.2V～15V/0.5A连续可调，独立地线。
2、 常用数字模拟信号源部分
（1）直流信号源：双路-5V～+5V, 双路-0.5V～+0.5V连续可调。
（2）提供二组正负单脉冲发生器,有指示灯指示。
（3）10HZ-10KHZ连续可调时钟电路。
（4）1HZ～1MHZ固定脉冲8档输出，分别是1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、500KHZ、1MHZ。
（5）16路开关量输入并显示电路，输入端带保护功能。
（6）16路开关量输出电路，输出标准TTL高电平和TTL低电平，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。
（7）6位七段LED共阳数码显示器，自带CD4511 BCD码译码电路。
（8）1位独立共阳数码管，1位独立共阴数码管，7个段和小数点全部引出并都设计有限流电阻。
（9）喇叭和蜂鸣器驱动控制电路各1个，并带有音响输出设备。
（10）三状态逻辑笔测试电路：分CMOS和TTL两种电平测试方式，高电平红灯亮，低电平绿灯亮，高阻黄灯亮。
（11）设计有少些分立元件：电阻1个2K、3个5K、2个10K、1个15K、1个10K，电容10.01uF、2个0.1uF、1个3300pF、2个100uF,二极管2个1N4148，电位1K/2K/10K/20K/50K/100K各1个。
（12）设计有集成电路插座17个，其中6个14P、6个16P、1个20P、1个多功能锁紧式插座，可插8P-40P集成电路。
4、模拟实验电路模块区
配置固定电路实验模块5个,模块尺寸291×118mm。
（1）面包板模块：含2块1206孔，3块300孔面包板，20个面包板和主板的连接插孔。
（2）单管放大电路和射极跟随器电路模块：均以分立元件形式设计，有各种阻值电阻17个，电位器3个，三极管3个，二极管2个，电容6个，分立元件接插孔6组，测试孔1组。
（3）负反馈两级放大电路和差动放大电路模块：实验线路基本固定，只要少些接线就可以了，另设计了分立元件接插孔，6组测试孔1组。
（4）桥式整流、滤波、三端集成稳压电源和功率放大器模块：实验线路基本固定，只要少些接线就可以了，另设计了分立元件接插孔6组，测试孔1组。
（5）运放电路实验模块：均以分立元件形式设计，有各种阻值电阻16个，电位器4个（2只10K/2只100K），稳压管1个，二极管6个，电容7个，分立元件接插孔8组。测试孔1组。
5、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，美观漂亮，实验导线连接稳定可靠。
6、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm。
二、实验内容
数字基础实验
1. 晶体管开关特性、限幅器与钳位器
2. TTL集成逻辑门的逻辑功能与参数测试
3. CMOS集成逻辑门的逻辑功能与参数测试
4. 集成逻辑电路的连接和驱动
5. 组合逻辑电路的设计与测试
6. 译码器及其应用
7. 数据选择器及其应用
8. 触发器及其应用
9. 计数器及其应用
10. 移位寄存器及其应用
11. 脉冲分配器及其应用
12. 使用门电路产生脉冲信号——自激多谐振荡器
13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14. 555时基电路及其应用
数字综合实验（需另配器件）
15. D/A、A/D转换器
16. 智力竞赛抢答装置
17. 电子秒表
18. 三位半直流数字电压表
19. 数字频率计
20. 拔河游戏机
模拟部分实验
1、单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射极跟随器
5、差动放大电路
6、比例求和运算电路
7、积分与微分电路
8、波形发生电路
9、有源滤波器
10、电压比较器
11、OTL功率放大电路
13、整流滤波与并联稳压电路
15、电流/电压转换电路
16、电压/频率转换电路
17、波形变换电路
三、实验箱配置
|
序号 |
名称 |
说明 |
数量 |
|
1 |
SHKC-SM19 主机箱 |
含机箱、工作电源、常用数字模拟信号源、数字电路实验区、模拟电路模块接入区等 |
1 |
|
2 |
面包板模块 |
|
1 |
|
3 |
单管放大电路和射极跟随器电路模块 |
|
1 |
|
4 |
负反馈两级放大电路和差动放大电路模块 |
|
1 |
|
5 |
桥式整流、滤波、三端集成稳压电源和功率放大器模块 |
|
1 |
|
6 |
运放电路实验模块 |
|
1 |
|
7 |
供电电源线 |
1.5m |
1根 |
|
8 |
2号实验导线 |
40cm |
25根 |
|
9 |
保险丝 |
2A |
2支 |
|
10 |
实验指导书 |
数字电路实验指导书和模拟电路实验指导书各1本 |
1套 |
附：使用本实验箱需配套仪器仪表：万用表、函数信号发生器和示波器
