产品展示--[移动通信实验箱]

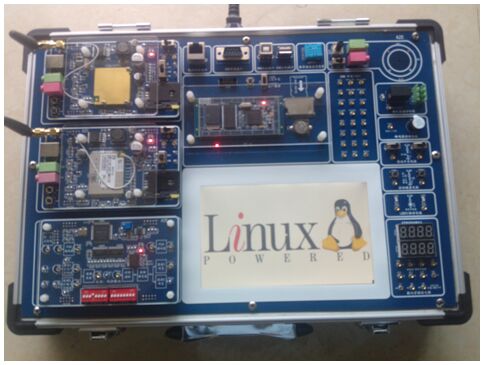

SHKCN-05型移动通信实验箱

一、设备简介

移动通信实训系统是我公司研制的多功能实验实训系统,该系统采用模块化全开放式设计,能真正再现移动通信的组成原理,网络架构,能同时再现或演绎CDMA/GSM两种网络协议的基本原理及实验;硬件采用模块化独立设计,均留有二次开发接口,方便用户选择和使用。

电路采用ARM处理器和基于FPGA信号产生器,7寸液晶屏显示,触摸屏和键盘两种方式。系统是教学、课程设计和毕业设计使用的理想台。

二、系统组成

移动通信实训系统,采用ARM控制模块,由GSM/GPRS模块、实训模块为实训核心设备,并配置有继电器,数字温度传感器、数码管、LED、语音输入、功放等模块。

系统采用7寸液晶屏显示,有触摸和键盘两种方式。

系统接口丰富标配有网络接口、串口、两路USB、JATG和读卡接口,方便学生使用。

扩展应用模块:键盘模块、LED点阵模块、继电器模块、语音模块、zigbee模块、蓝牙模块等

三、实验项目(部分实验内容)

实验一:建立移动通信网及手机入网实验

实验二:接、打电话实验

实验三:手机终端AT命令实验;

实验四:双机联网全双工通信;

实验五:手机终端呼叫入网实验;

实验六:短信收发实验;

实验七:手机终端寻网选网实验;

实验八:仿真手机开发与入网实验

实验九:CDMA模块配置实验;

CDMA短信收发送实验(SMS);

CDMA的数据业务传输实验;

         CDMA与公网通话实验。

实验十:数据传输实验

         GPRS的数据业务传输实验(INTERENET互联);

         GPRS接入互联网实验

实验十一:视频电话与视频会议实验

四、标准配置表

序号

设备名称

主要功能

配置形式

1

移动通信主系统

ARM

标准配置

7寸液晶屏

触摸屏

继电器模块

滤波与功放模块

语音输入模块

数码管模块

LED模块

键盘模块

网口、串口、USB接口

数字温度传感模块

2

GSM/GPRS

通信与数据传输

3

通信模块

通信与数据传输

4

点阵模块

辅助ARM开发与数据显示

5

键盘模块

输入设备
