产品展示--[楼宇智能化工程实训装置]

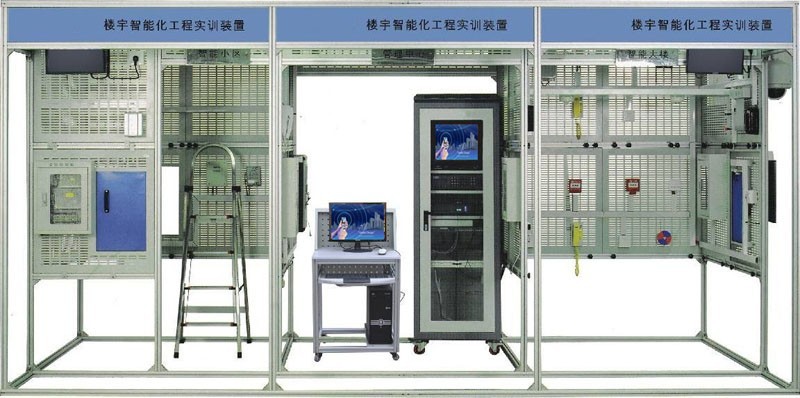

KCLY-05型楼宇智能化工程实训装置

楼宇自动化实训装置是专业智能化建筑专业的学生提供技能实训、故障间断与处理和系统设计与安装而设计的实训模拟大楼。能进行各种安保监控系统的操作，防盗系统的操作，消防系统广播系统的操作，门禁系统操作联接，智能照明的控制与联接。以及通讯系统与布线系统的实训安装与智能一体化管理。

KCLY-05型楼宇智能化工程实训考核系统

1.基本规格

序号	项目内容	规格、技术指标	数量	单位
1	智能建筑模型	由铝合金型材框架和安装布线网孔板组成，4660mm×2220mm×2330mm（长×宽×高），分为智能大楼、智能小区、管理中心和楼道等区域，智能大楼设计为两层结构，器件采用自攻螺丝和工程塑料卡件配合安装。	1	台
2	安装布线网孔板	780mm×750mm	26	块
		710mm×390mm	1	块
		1500mm×260mm	3	块
		1500mm×500mm	3	块
		1500mm×400mm	1	块
3	总电源箱	空气开关	1	套
4	安防控制箱	AC24V、DC12V/5A、DC18V/1.5A	1	套
5	消防控制箱	DC24V/2A、24V继电器	1	套
6	DDC控制箱	DC24V/5A 24V继电器	1	套
7	电脑桌	600mm×600mm×800mm （长×宽×高）	1	台
8	钢凳	Φ300mm×450mm （圆×高）	1	把
9	铝人字梯	900mm×250mm×1200mm （长×宽×高）	2	把
10	工程塑料卡件	20mm×10mm×11mm （长×宽×高）	500	个
11	计算机	主流品牌电脑： 1.M7150（E5800/2G/500G） 2.屏幕尺寸：19英寸 3.CPU 型号：Intel 奔腾双核 E5800 4.CPU频率：3200MHz 5.内存容量：2GB DDR3 6.硬盘容量：500GB 7200转，SATA2。内装操作系统，LonMarker编程软件，力控组态软件，CAD制图软件	1	套

2.系统配置

一、对讲门禁系统
序号	设备名称	设备型号	单位	数量
1	管理中心机	ET-366G	台	1
2	欧式数码彩色可视室外主机	ET-366D08-1-ID	台	1
3	电源箱	ET-366P	台	1
4	联网器	ET-366W	台	1
5	多功能壁挂室内分机	ET-366M5-F	台	1
6	非可视壁挂室内分机	ET-366H2	台	1
7	门前铃	ET-366BD1	台	1
8	层间分配器	ET-366FS2	台	1
9	非接触卡ID		张	1
10	电插锁		只	1
二、消防系统
序号	设备名称	设备型号	单位	数量
1	火灾报警控制器	GST-200	台	1
2	点型感烟火灾探测器	G3	只	1
3	点型感温火灾探测器	G3N	只	1
4	探测器通用底座	DZ-02	只	2
5	手动报警按钮	GST-9122	只	1
6	消火栓报价按钮		只	1
7	声光报警器		只	1
8	隔离模块		只	1
9	单输入模块		只	1
10	单输入输出模块		只	1
11	电子编码器		只	1
12	火灾显示盘	ZF-101	台	1
13	消防控制箱	DC24V/2A、24V继电器	台	1
三、安防系统
序号	设备名称	设备型号	单位	数量
1	门磁开关		只	1
2	家用紧急求助按钮		只	1
3	被动红外空间探测器		只	1
4	被动红外幕帘探测器		只	1
5	燃气探测器		只	1
6	主动红外对射报警器		只	1
7	声光报警器		只	1
四、视频监控系统
序号	设备名称	设备型号	单位	数量
1	高速球云台摄像机		台	1
2	一体化枪型摄像机		台	1
3	红外摄像机		台	1
4	室内全方位云台		台	1
5	矩阵主机		台	1
6	矩阵控制键盘		台	1
7	彩色监视器		台	1
8	硬盘录像机		台	1
9	硬盘	500G	只	1
10	安防控制箱	AC24V、DC12V/5A、DC18V/1.5A	台	1
11	视频线缆		米	100
12	电源线		米	100
五、综合布线系统
序号	设备名称	设备型号	单位	数量
1	RJ45超五类配线架	普天		1
2	以太网交换机	TP-LINK		1
3	电话程控交换机	国威4进16出		1
4	110配线架	普天		1
5	电话模块			10
6	超五类网络模块			10
7	电话机			1
8	RJ11 水晶头			1
9	RJ45 水晶头			1
10	超五类网络电缆			1
11	三类电话电缆			1
12	模块面板			10
13	语音面板			10
六、智能家居系统
序号	设备名称	设备型号	单位	数量
1	远程控制器		台	1
2	遥控器		个	1
3	无线转发器		个	1
4	阻波器		个	1
5	场景控制器		个	1
6	大功率电气控制器		个	1
7	小功率电气控制器		个	1
8	白炽灯控制器		个	1
9	窗帘控制器		个	1
10	红外学习机		个	1
11	白炽灯		个	2
12	日光灯		个	2
13	家用大/小功率电器模拟		块	1
七、智能一卡通系统
1	电控锁		只	1
2	门禁一体机（带软件通讯功能）IC		台	1
3	出门按钮		只	1
4	考勤机IC（带软件）		台	1
5	消费机IC（带软件）		台	1
6	IC消费发卡器		台	1
7	IC卡		张	10
八、巡更系统
1	接触式巡更棒		只	1
2	接触式人员信息钮		个	2
3	接触式地点信息钮		个	4
4	接触式巡更棒通讯座		套	1
5	感应式巡更棒		只	1
6	感应式巡更信息钮		只	4
7	感应式巡更棒通讯座		套	1

3.工具及配件

序号	名称	内容	备注
1	工具	包含网线钳、打线钳、线缆测试仪、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。
