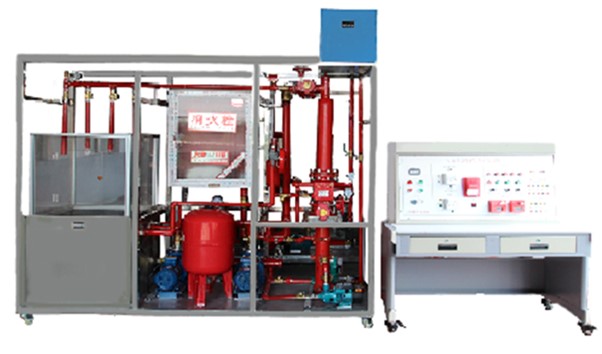

KCLY-02E型消火栓及自动喷淋灭火系统实训装置
消火栓及自动喷淋灭火系统诊断装置、消火栓及自动喷淋灭火系统实训装置、满足消防自动化专业授课及实验实训任务，涵盖了消防自动报警、消防广播系统、消防电话系统、消防喷林系统、气体灭火系统、消防自动射流灭火系统、火灾卷帘门系统、防排烟系统、消防应急照明和疏散指示系统的内容。系统的训练了学生的专业技术、实际动手、设计规划、交流沟通、团队协作、效率意识及创新思维等能力。
一、技术参数
1.电压：AC380±10％ 50Hz
2.保护：具有漏电保护装置
3.环境温度：+4℃～+45℃
4.装置容量：＜5.0kVA
5.外形尺寸：4000mm×750mm×1800mm
6.流量：0-45（L/S） 效率：79（%）
7.压力：0-2.5（MPa） 转速 ：2900（r/min）
8.泵轴位置：边立式 叶轮结构：闭式 叶轮数目：3-10 叶轮吸入方式：单吸式
9.供水流量：消防泵:40L/s; 稳压泵:1.1 L/S
10.供水压力：消防泵:0~1.1kW;稳压泵:0~0.75kW
11.水泵数最：消防泵2台;稳压泵2台 （一用一备）
12.单泵功率：消防泵:1.1KW；稳压泵:0.75MPa
13.恒压精度：<0.01MPa
14.控制方式：控制柜手/自动控制、站控室指令控制
15.操作方式：手动、自动
16. ▲实验室智慧用电安全控制系统
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！设备时间管理包含年月日时间的显示。可设备相应过温、短路、过流、过压、欠压、失压、功率限定等7大保护功能数值。
2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；后台查看报警日志、操作日志、故障日志等。用户可进行远程在线报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。
3）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。
二、实训项目
1.系统结构与设备认识
2.喷淋灭火系统安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警原理与认识
6.喷淋灭火操作
7.喷淋灭火监控使用（选做）
8.喷淋系统系统综合操作训练
9.喷淋灭火系统与消防报警系统联动（选做）
10.消火栓灭火原理认识
11.消火栓控制操作实训
12.消火栓的灭火演练
13.消防水带的操作演练
三、系统配置清单
1. 主要配置清单
|
序号 |
名称 |
参数 |
数量 |
单位 |
|
1 |
预作用报警阀组 |
DN100，额定压力2.5MPa控制方式手/自动方式， |
1 |
套 |
|
2 |
信号碟阀 |
碟式，常开、常闭型、DN100，额定压力2.5MPa |
1 |
套 |
|
3 |
水流开关 |
DN32，运作电流2A |
1 |
个 |
|
4 |
气压泵 |
AC220V额定压力，0.75MPa |
1 |
套 |
|
5 |
自动充气装置 |
充气管路，充气高低气压表，充气电磁阀等 |
1 |
套 |
|
6 |
消防水池 |
60升， |
1 |
套 |
|
7 |
高位水箱 |
20升 |
1 |
个 |
|
8 |
不锈外架 |
4000mm×750mm×1900mm（长×宽×高）
|
1 |
套 |
|
9 |
有机玻璃防水罩 |
750mm×750mm×600mm（长×宽×高）
|
1 |
套 |
|
10 |
管路及配件 |
包含球阀、铜球阀、蝶形球阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、三通、、阴螺纹三通、等径三通、阴螺纹弯头、阳螺纹接头、外牙直通接头、内牙直通接头、内牙三通接头、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、转接头、活接头、角阀、金属线管、金属线管接头、DN25镀锌管、DN20寸镀锌管、 |
1 |
项 |
|
11 |
消防火栓泵 |
电压AC380V功率1.1KW流量12.5m3/h，杨程12.5M口径。DN32 |
2 |
台 |
|
12 |
自吸泵 |
电压AC380V功率0.75KW流量1－2m3/h，杨程9M口径。DN32 |
1 |
台 |
|
13 |
消防泵 |
功率(kw)0.75最大扬程16m最大流量275L/min最大吸程7m进/出水口直径11/2"x11/2"
电压：三相为380V，频率为50HZ波动范围为额定值的±10% |
1 |
台 |
|
14 |
手持灭火器 |
|
1 |
具 |
2．电气控制柜基本配置
|
序号 |
器材名称 |
器材规格或型号 |
数量 |
单位 |
|
1 |
PLC控制器 |
西门子S7-200smart CPU SR40 |
1 |
个 |
|
2 |
触摸屏 |
7英寸、彩色、高分辨率 |
1 |
个 |
|
3 |
组态软件 |
昆仑通态 |
1 |
套 |
|
4 |
低压电气 |
小继电器、交流接触器、热过载继电器 |
1 |
套 |
|
5 |
空气开关 |
带漏电保护器 |
1 |
个 |
|
6 |
保险丝 |
15A |
3 |
个 |
|
7 |
操作开关 |
2位 |
6 |
个 |
|
8 |
开关电源 |
输出：DC24V |
1 |
个 |
|
9 |
工作状态指示灯 |
工作电压：DC24V |
7 |
只 |
