KCLY-38型高仿真（四层）透明电梯实训考核装置

KCLY-38型高仿真（四层）透明电梯实训考核设备

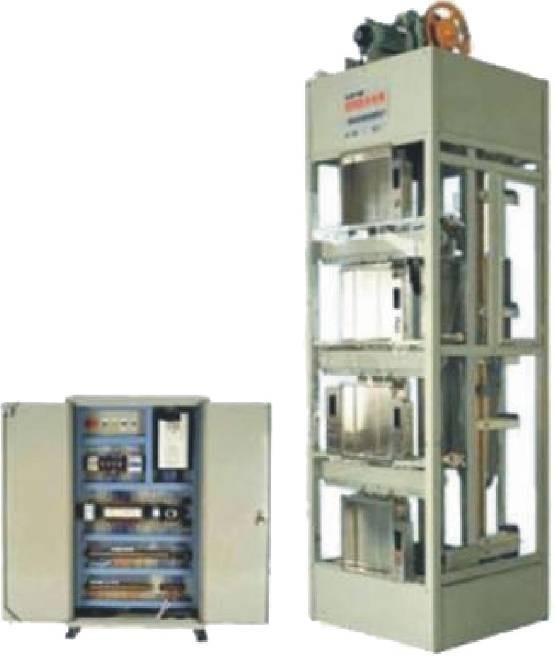

教学电梯是目前国际教学设备行业中技术含量较高的设备。该设备采用交流变频调速器与PLC程编的开关量与数字量双制式控制，并且在电梯上设置了电路、电器、变频、PLC、机械等常见的40多项故障供学生动手实操。整套设备设计科学合理，透明直观，是工业自动化控制及楼宇自动化教学设备领域的一大突破性革新。

一、主要参数：

1.输入电源：AC380V±5%(三相五线) 50Hz

2.额定电流：2.5A

3.环境温度：-5℃～40℃

4.相对湿度：≤90%(25℃)

5.外形尺寸：980×830×3200mm

6.变频器：FR-E740-0.75KW

7.ＰＬＣ：日本三菱FX

8.设备重量：550Kg

1、井道柜架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，是钢架结构。

2、曳引机：位于柜架顶部，是电梯的动力装置。安装在两条承重梁上，他主要由以下部分组成：

3、电动机：鼠笼式三相感应电动机，采用就频变压(VVVF)驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的合适感。

4、制动器：只在电梯通电运转时间松闸，当电梯停止时制动并保持轿厢位置不变，工作电压DC110V。

5、控制器：采用蜗轮杆减速器，具有高密度、高效率、低噪音的特点。

6、曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的磨擦力。

7、控制屏：

8、变频器：根据PLC给出的指令，对电机的电源频率、电压进行调制，使电机平衡。

9、可编程序控制器(PLC)：控制电梯的运行状态，根据内选信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号，顺向堆停，反向保留信号，自动关门等功能。

10、安全及门锁回路：由继电器回路组成，急停，门锁开关的通断决定安全及门锁回路的正常与否，以使PLC断送电梯是否处于安全状态。

11、导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。

12、轿厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在导轨上运行，轿厢装备自动化，门上装有连锁开关，当门关闭后电梯才能运行，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。

13、对重：与轿厢连接，作用是平衡轿厢的重量。

14、层门：门上有门锁开关，当层门关闭后，电梯才能启动。

15、操纵箱：设在柜架正面左侧，模拟乘客在轿厢内选层的信号输入设备，包括：

（1）、数字显层器：七段数码显示轿厢所在楼层

（2）、“1”、“2”、“3”、“4”选层按钮

（3）、关门铵钮

（4）、方向指示灯：电梯运行方向指示

（5）、电源锁：开关电梯电源，即首层外呼盒

16、减速倍系统：由永磁感应器构成，提供轿厢停层位置信号

17、终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
