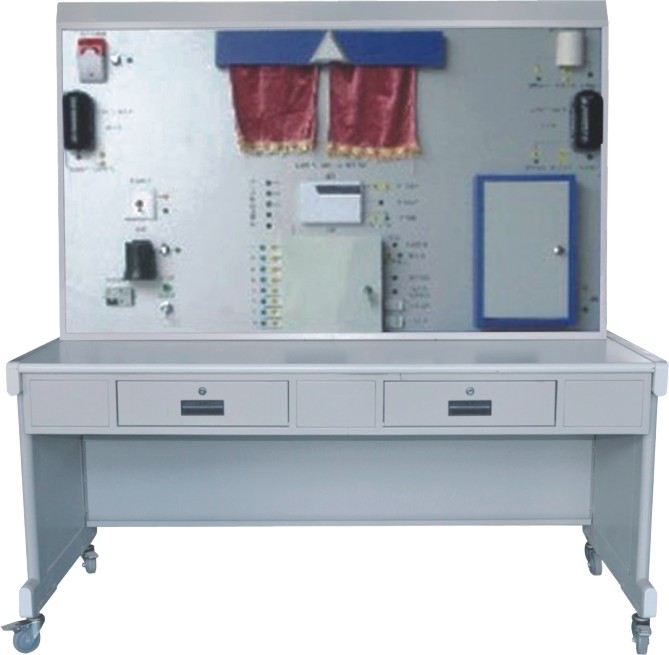

KCLY-69A型防盗报警系统实验实训装置
一、系统概述
“KCLY-69A防盗报警系统实训装置”是依据目前高等院校建筑电气、楼宇智能化专业的实训内容精心设计的综合实训装置。该实训装置结合了当前安防市场中防盗的技术，采用世界著名的德国BOSCH安防报警系统，系统成熟稳定，实训内容丰富。该装置还包含了各类型的报警探测器和带监视器的联动设备，能让教学研究人员全面认识掌握防盗报警系统的各种应用模式，为教学实训研究防盗报警技术提供良好的教学平台。
本实训系统能进行各种模拟防盗报警系统联动操作演示、系统的设置、编程、线路设计、线路及设置故障的判断及排除等实训和实训内容。

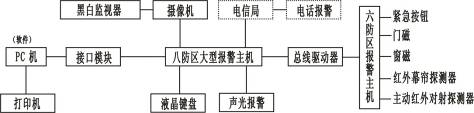

二、结构框图
三、产品特点
1.该实训装置结合了当前安防市场中防盗的技术，关键设备全部使用德国BOSCH安防报警系统，系统稳定性强。
2.该装置不仅包含了各种类型的报警探测器、还有带摄像机等联动设备。
3.上位机软件可实现一定的布撤防功能，可实现分组管理。
四、技术参数
1.输入电源：单相三线～220V±15%，50Hz
2.环境温度：-20℃～+45℃
3.装置容量：＜1kVA
4.外形尺寸：1668mm×805mm×1484mm
5.安全保护：具有漏电自动保护装置
五、实训内容
1.防盗报警系统的情形模拟
2.各类报警探测器与报警主机的安装与连接
3.大型报警主机液晶键盘的基本操作与编程
4.大型报警主机操作与编程
5.六防区报警主机键盘的使用
6.各权限密码设置的编程与验证
7.防破坏功能的验证
8.布防后延时的设置
9.摄像机的安装及报警联动
10.防盗报警软件操作
11.电话报警
12.防盗系统报警
13.线路故障的判断与处理
14.设计并组建一个报警系统
六、基本配置
1.电源控制屏（铁质双层亚光密纹喷塑结构）
提供交流电源（带有过流保护措施）：单相交流电 220V 50Hz
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3.豪华型电脑桌（铁质双层亚光密纹喷塑结构）
桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
4.大型报警主机
大型报警主机采用德国BOSCH(博世)公司的产品。广泛应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓库等各类大型安保系统。可实现计算机管理，并方便地与其它系统集成。
(1) 自带8个防区，以两芯总线方式可扩展240个防区，共248个防区；
(2) 有200组个人操作密码，30种可编程防区功能；
(3) 可选择多种防区扩展模块，如主防区键盘DS6MX等；
(4) 可实现与计算机的直接连接；
(5) 可实现键盘编程或远程遥控编程；
(6) 可接15个键盘，分为8个独立分区，可分别独立布防/撤防。
5.小型报警主机
(1) 具有六防区扩展功能，具有防拆功能。
(2) 工作温度：-20℃～+50℃
(3) 防区响应时间：500毫秒。
6.探测器
具有6类探测器：红外对射探测器、幕帘探测器、红外探测器、门磁、窗磁、紧急按钮。
7.报警器
具有3类报警器：电话报警器、声光报警器、视频监控装置。
8.监控软件
配备安防监控软件,可以实现对大型报警主机的信息管理和报警控制。
