产品展示--[喷淋灭火系统实训装置]

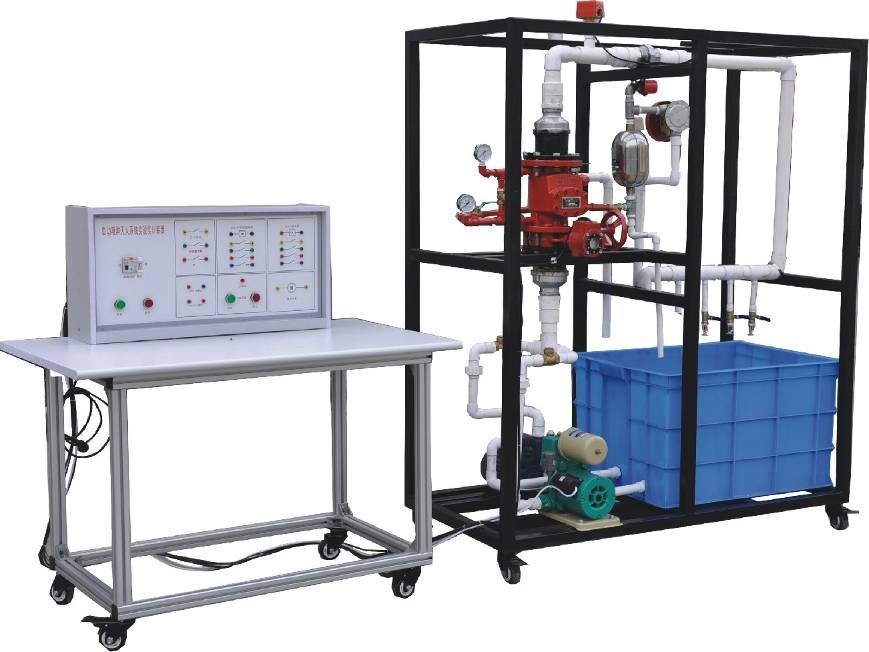

KCLY-04型喷淋灭火系统实训装置



KCLY-04型  喷淋灭火系统实训装置

喷淋灭火系统实训装置能进行各种自动喷水灭火系统联动操作的演示、各种喷头的安装及喷水试验、扩展的灭火试验、自动喷水灭火系统的工作原理、线路设计与连接、故障设置、判断与排除等实验和实训,并可与消防系列中其它设备联网进行各种综合实训。

一、技术指标:

1、工作电压:单相三线220V ±5% 50Hz
2
、整机容量:<
1500W
3
、型尺寸:2400×1000×2260cm

  4、安全保护:具有漏电自动保护装置

  5、故障设置:具有故障设置系统

二、实训内容:

实验一:控制台及自动喷水灭火系统原理的认识实验

实验二:火警状态下自动启动喷水灭火系统的模拟

实验三:火警状态下手动启动喷水灭火系统的模拟

实验四:四种类型喷头的喷水实验

实验五:末端试水装置的实验

实验六:排气阀的认识实验
实验七:自动喷水灭火系统与报警主机的联网实验
实验八:自动喷水灭火系统的连接与喷头的安装
实验九:自动喷水灭火系统故障的设置与排除
实验十:按线路图将各部分连线
实验十一:设计并安装一个简易应用系统
实验十二:全真灭火及喷头性能测试的扩展实验

三、配置清单

序号

名称

单位

数量

1

湿式报警阀

1

2

稳压泵

1

3

增压泵

1

4

水力警铃

1

5

信号蝶阀

1

6

压力表

2

7

压力开关

1

8

水流指示器

1

9

喷头

4

10

水管附件

1

11

末端试水阀

1

12

实训模型框架

1

13

储水箱

1

14

实训桌

1

15

实训屏

1

16

实训导线

1

17

实训指导书

1
