产品展示--[现场总线楼宇综合控制实训系统]

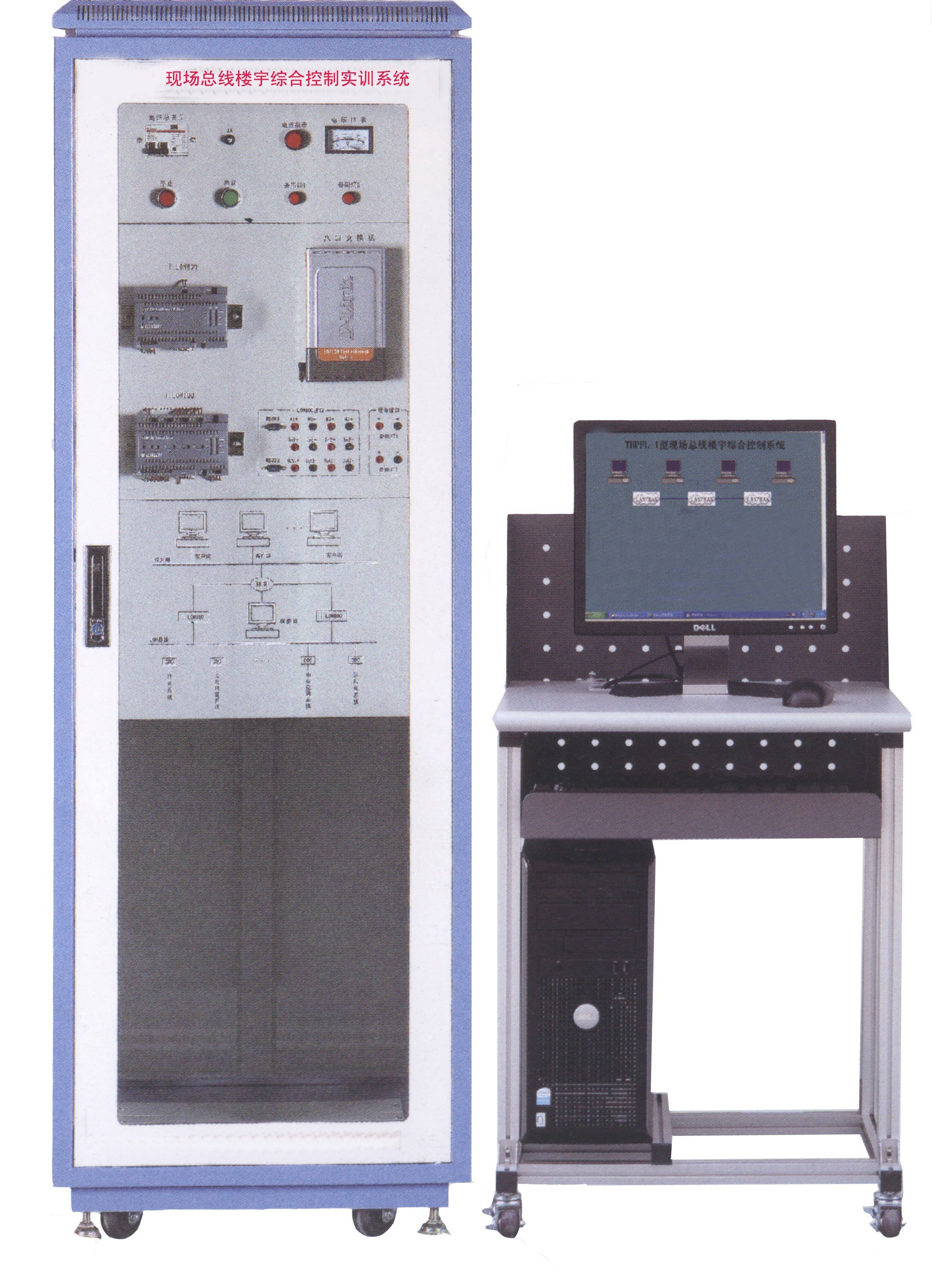

KCLY-68型现场总线楼宇综合控制实训系统

KCLY-68D 现场总线楼宇综合控制实训系统

一、系统概述

网络化是智能楼控系统的发展方向，而基于LONWORKS总线的楼控网络系统是目前智能建筑发展的一种主流，2006年LonTalk协议成为中国国家标准化指导性技术文件GB/Z 20177.1-2006。“天煌教仪”为更好地满足智能楼宇实训教学，与美国埃施朗和国内相关厂家进行合作，推出了一系列基于LON总线的智能楼宇教学实训装置，现场总线楼宇综合控制系统是在此类产品基础上设计出的一套网络化的综合楼宇控制系统。它具备IBMS系统两级网络和三层管理(控制)的典型结构，即采用现场总线网(Lonwalks信道)和由B/S结构构成的局域网两级网络结构，现场（DDC）控制、过程管理（服务器）、远程客户管理三层管理结构。如下图：

二、系统特点

1.各子系统基于DDC模块和LON总线实现现场总线控制

2.具备IBMS系统中两级网络和三层管理(控制)的典型结构

3.对于控制器使用Lontalk协议的所有子系统都可以方便于集成到该系统中来

三、技术参数

1.输入电源：单相三线～220V±15%，50HZ

2.环境温度：-20℃～+45℃

3.装置容量：＜1kVA

4.外形尺寸：600mm×600mm×1290mm

5.安全保护：具有漏电自动保护装置

四、实训项目

IBMS系统实训

(1)系统结构与设备认识

(2)DDC模块的开发使用

(3)LON网络开发应用（LON网组建）

(4)B/S网络开发应用（B/S网络组建）

子系统实训

(5)根据集成系统中的不同子系统可以完成相关实训项目。

五、基本配置

1.豪华型电脑桌（铁质双层亚光密纹喷塑结构）

桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定。

2.控制柜

控制柜由电源开关、电源指示、电压指示仪表、保险丝、LonWorks/IP服务器、交换机等部件组成，可完成IBMS系统网络集成功能。

3.监控软件

配备IBMS监控系统软件,可以实现对中央空调、供配电、抄表、安防等子系统的全监控；提供相关组网和组态软件，可以让学生自行设计网络系统和监控界面。
