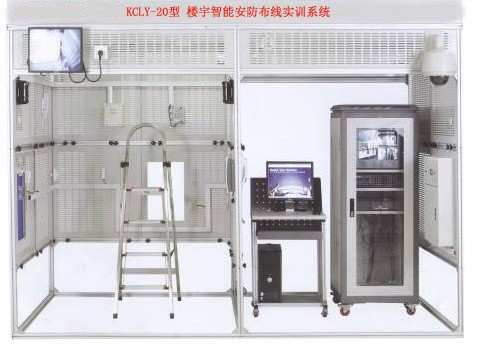

KCLY-20型楼宇智能安防布线实训系统（工程型）
一、楼宇智能安防布线实训系统（工程型）系统概述
本系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备，系统根据智能楼宇工程中安防布线系统的特点，针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。
系统以建筑模型为结构基础，包括智能大楼（小区）和管理中心两部分，智能大楼（小区）可模拟智能大楼的安保房间，也可模拟智能小区的安保房间。在此系统进行项目训练，可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
二、系统结构与组成
楼宇智能安防布线实训系统采用模块化设计，由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。
建筑模型由标准规格的铝合金工业型材和网孔式安装板组成，设有总电源箱。建筑模型分为智能大楼（小区）和管理中心两部分，智能大楼（小区）设有单元门和单户窗，实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。
管理中心实现安保区域的集中监控和管理，安装有管理中心机、视频监控柜等典型管理设备。
在智能大楼（小区）内安装烟感探测器、红外探测器、温感探测器、门磁、紧急按钮、红外对射和巡更点等。智能大楼（小区）的房间窗户装有幕帘探测器，实现室内安防与周界防范功能。
在管理中心区域和安保区域内，安装典型监控器材（半球摄像机、红外摄像机、枪机、一体化球形摄像机等），实现关键区域视频监控，设有两台监视器，其中一台为17寸液晶监视器，另一台为19寸液晶显示器。
系统中的各模块既可单独调试、运行，也可通过接线和配置，进行联动实训。功能区域之间采用工程桥架实现系统连接。
三、技术参数
1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3. 装置容量：≤1.0kVA
4. 外型尺寸：3120mm×1580mm×2310mm
5. 安全保护：具有漏电压、漏电流保护，安全指标符合国家标准
四、实训项目
1. 智能建筑安防布线的实施
2. 对讲门禁系统安装、接线与调试
3. 室内安防与周界防范系统安装、接线与调试
4. 视频监控系统安装、接线与调试
5. 巡更系统安装与调试
系统运行维护
五、基本规格
|
序号 |
器材名称 |
器材规格或型号 |
数量 |
单位 |
|
1 |
建筑模型 |
由铝合金型材框架和安装布线网孔板组成，3120mm×1580mm×2310mm（长×宽×高），分为智能大楼（小区）、管理中心，器件采用自攻螺丝和工程塑料卡件配合安装。 |
1 |
台 |
|
2 |
电脑桌 |
600mm×600mm×800mm
（长×宽×高） |
1 |
台 |
|
3 |
钢凳 |
Φ300mm×450mm
（圆×高） |
1 |
把 |
|
4 |
铝人字梯 |
900mm×250mm×1200mm
（长×宽×高） |
1 |
把 |
|
5 |
工程塑料卡件 |
20mm×10mm×11mm
（长×宽×高） |
300 |
个 |
|
|
|
|
|
2．系统配置
|
一、对讲门禁系统（安科） |
|
序号 |
设备名称 |
设备型号(品牌) |
单位 |
数量 |
|
1 |
管理中心机 |
ET-366G |
台 |
1 |
|
2 |
欧式数码彩色可视室外主机 |
ET-366D08-1-ID |
台 |
1 |
|
3 |
电源箱 |
ET-366P |
台 |
1 |
|
4 |
联网器 |
ET-366W |
台 |
1 |
|
5 |
多功能壁挂室内分机 |
ET-366M5-F |
台 |
1 |
|
6 |
非可视壁挂室内分机 |
ET-366H2 |
台 |
1 |
|
7 |
层间分配器 |
ET-366FS2 |
台 |
1 |
|
8 |
非接触卡ID |
通用型 |
张 |
1 |
|
9 |
电插锁 |
通用型 |
只 |
1 |
|
二、安防系统（霍尼韦尔、豪恩、艾礼富） |
|
序号 |
设备名称 |
设备型号(品牌) |
单位 |
数量 |
|
8防区报警主机 |
238 |
|
|
|
烟雾探测器 |
LH-201 |
|
|
|
温感探测器 |
LH-94 |
|
|
|
1 |
门磁开关 |
HO-03 |
只 |
1 |
|
2 |
家用紧急求助按钮 |
HO-01 |
只 |
1 |
|
3 |
红外探测器 |
LH-902B |
只 |
1 |
|
红外幕帘探测器 |
LH-901B |
|
|
|
5 |
燃气探测器 |
LH-88 |
只 |
1 |
|
6 |
主动红外对射报警器 |
ABT-60 |
只 |
1 |
|
7 |
声光报警器 |
HC-103 |
只 |
1 |
|
三、视频监控系统（海康威视、力视维、ACES） |
|
序号 |
设备名称 |
设备型号(品牌) |
单位 |
数量 |
|
1 |
高速球云台摄像机 |
SW-CW860SY |
台 |
1 |
|
2 |
彩色枪型摄像机 |
SW-720A |
台 |
1 |
|
3 |
红外摄像机 |
SW-631D2A |
台 |
1 |
|
5 |
矩阵主机 |
ACES-8608 |
台 |
1 |
|
6 |
矩阵控制键盘 |
ACES-8603 |
台 |
1 |
|
7 |
19寸彩色显示器 |
AOC-19 |
台 |
1 |
|
8 |
17寸液晶监视器 |
|
台 |
1 |
|
9 |
硬盘录像机 |
海康威视DS-7808 |
台 |
1 |
|
10 |
硬盘 |
500G |
只 |
1 |
|
11 |
安防控制箱 |
AC24V、DC12V/5A、DC18V/1.5A |
台 |
1 |
|
12 |
视频线缆 |
SYV75-3 |
米 |
100 |
|
13 |
电源线 |
RVV2*0.5 |
米 |
100 |
|
四、巡更系统（神盾） |
|
序号 |
设备名称 |
设备型号(品牌) |
单位 |
数量 |
|
1 |
巡更棒 |
H5 |
台 |
1 |
|
2 |
巡更信息点 |
|
台 |
5 |
|
3 |
人员信息卡 |
|
台 |
2 |
|
4 |
巡更通讯线 |
|
根 |
1 |
|
5 |
巡更管理软件 |
|
套 |
1 |
