产品展示--[变频恒压供水系统实训装置（大型）]

KCLY-43型变频恒压供水系统实训装置（大型）

KCLY-43型变频恒压供水系统实训装置（大型）

变频恒压供水系统实训装置特点：

(一)标准配置

品目	序号	分项名称	分项说明	数量

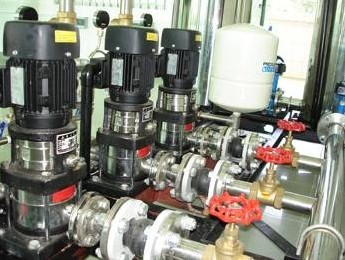

1	水机械部分	水泵（主泵）	Q=4M3/h,H=20m,P=0.55KW	2台
		水泵（副泵）	Q=2.4M3/h,H=20m,P=0.37KW	1台
		钢丝口闸阀	上海	7只
		止回阀	上海	3只
		普通压力表	上海	3只
		远传压力表	上海	1只
		球阀软接头	上海	3只
		不锈钢水箱	上海	2只
		压力罐	国标	1个
		引水软管	上海	1根
		铁制底架	上海	1套
		管网	上海	1套
		浮球开关	上海	1只
2	控制部分	组态软件	力控（开发版）	1套
		空气开关	正泰	1只
		断路器	正泰	3只
		热继电器	正泰	3只
		交流接触器	正泰	6只
		稳压电源(DC24V)	上海	2路
		稳压电源(DC5V)	上海	2路
		可调直流电源(0-5V)	上海	2路
		按钮	正泰	6只
		PLC模块	西门子PLC	1套
		模拟量模块	西门子模块	1只
		液位变送器	JYB-KO-Y1VG，输出信号1-5V，量程0-1m	1只
		变频器模块	MM420	1台
		实验台		1套
		实验桌、学生凳	钢制结构，底部安装有万向轮	1套
		PLC编程电缆		1条
		安全实验导线		1套
		仪表显示模块		1套
				1台
3	其他	触摸屏模块	256色	1套

(1)楼宇智能化恒压供水的基本原理及应用领域

智能化变频恒压供水的基本思路是采用变频调速技术，通过压力传感器和压力控制系统，把管网的实际压力的变化情况转换成标准的电信号，再把这个电信号输入到智能仪表，与智能仪表的设定值进行PID计算后，输出标准的电信号作为变频器的调节信号。也可以把压力传感器输出的电信号作为PLC的模拟量输入信号，进入PLC后进行与设定值进行一定的运算后，输出开关量模拟量信号，用于控制变频器的输出频率，进行变频调速和对泵进行切换，达到恒压供水的目的。由于电压或电流与频率成线性关系，即f=KU或f=KI，通过智能仪表PLC的输出信号的变化来改变变频器的频率最终使压力达到恒定。

随着变频技术的发展和人们对生活饮用水品质要求的不断提高，智能化变频恒压供水系统已经逐步取代传统的水塔供水系统，广泛应用于多层生活小区的生活和消防用水，是楼宇自动化中重要的一个方面，它应用在以下场合：

* 高层建筑、生活小区、宾馆及大型公共建筑的生活供水、消防用水以及喷淋系统等；

* 各种企业的生产、生活用水；

* 农村的喷灌系统；

* 园林喷洒系统，喷泉系统；

* 自来水厂各级加压系统；

* 排污系统和排污站的改造等。

随着智能变频恒压供水技术的推广和各个场合的具体应用不尽相同，要求技术人员能灵活的运用。较复杂的场合有综合性的应用，如加入人机界面、组态监控、远程通讯等技术。根据这一现实要求，我公司开发了一系列的恒压供水实验装置，用于大中专院校的教学需要。

(2)楼宇智能化恒压供水实验装置设计要求与可实现的目标

智能化恒压供水系统实验装置是我公司根据教育部开设的“楼宇自动化控制”课程的要求，并结合劳动部、劳动厅及省职业技能培训考核大纲内容，研制开发的一套综合性的具有开放式的恒压供水系统实验培训考核装置，该套装置符合“应用型职业技能”大专人才培训目标，包含微机控制技术、智能化仪表应用技术、自动控制理论、传感器技术（控制的变量有压力、液位等）、变频技术应用、PLC控制应用技术、PID调节技术、模拟量处理技术、液体机械技术、流体力学、工业远程控制与通信技术等实验考核项目，可做多门课程的相关实验，适应开放性实验室的要求。并且在设备上面设置有故障点、故障开关，可用于进行智能考核。主要适用于大学、高职高专、职业技术学院、技师学院和高级技校的工业电气自动化、自动控制、工业企业自动化等专业的实验室教学。特别适合工科本科或者研究生的教学需要，可以作为学期末的课程设计、也可以作为毕业前的毕业设计。显著特点如下：

*开放式结构：学生可以灵活的编制PLC控制程序和进行组态控制，可以进行控制回路的电路连接。

*多种控制方式：具有手动、自动、远程控制、智能仪表控制、报警等功能。

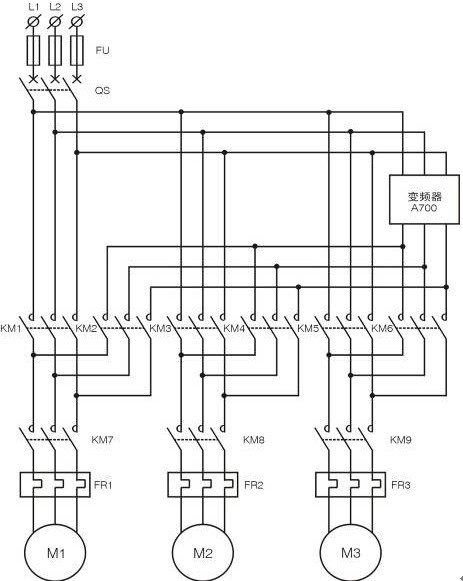

*分时工作：工频/变频切换功能、主泵和备用泵轮换工作功能。

*保护功能：过载保护、欠压保护、过压过流保护、相序不平衡保护、缺相保护、连锁等。

*计算机实时监控：组态软件制作人机界面，监控画面清晰、形象。可以实时监控出压力等参数的变化状况,系统的工作状态、控制方式和工作界面通过计算机“力控组态软件”显示和监控，管网水流变化和显示界面清晰、形象与实际相似。

*超强扩展性能：系统可灵活的组成网络系统进行远程控制和智能化控制，多台联机组成局域网、工控网等。

(3)楼宇智能化恒压供水实验装置系统结构组成

恒压供水系统实训系统，能真实的模拟楼宇智能供水的工作原理和流程，使学员能掌握管路结构、控制方式、编程实训、传感器应用、PLC应用、变频器应用、触摸屏应用、组态软件应用等，并可以进行二次开发。需要有必要的外部管路连接，连线灵活方便。在停机时能维持管网压力恒定一定的时间。要求能实现两种PID调节方式来控制。易于实现远程监控

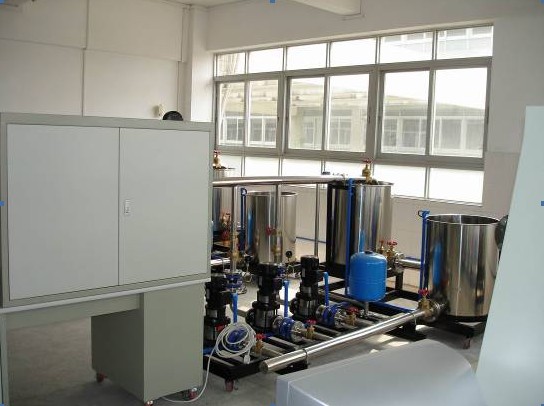

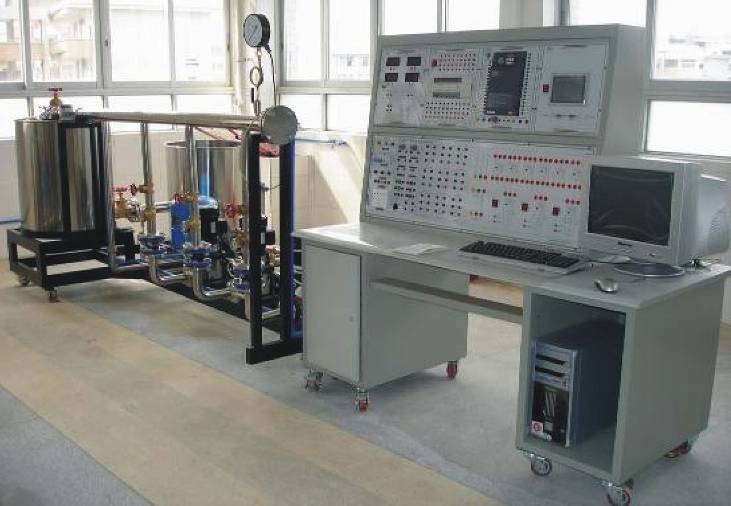

恒压供水实验系统，采用实验对象、控制仪表、控制台、PLC实验模块、计算机分离的方式。对象采用上、下水箱双回路方式，压力传感器、液位传感器、双水箱系统、各种调节阀、手动切换阀、立式多级离心泵、气压罐、系统支架、不锈钢管路、压力表等。可单独通过PLC、组态软件、变频恒压控制,也可采用传统的继电器控制。控制实验台部分主要包括:实验台、实验桌、仪表、变频器、交流电源输出、直流电源输出、RS232-485通讯接口、组态软件、实验导线、PLC模块等。设备描述：采用实验对象、控制仪表、控制台、PLC实验模块、计算机分离的方式，对象采用下水箱双回路方式，系统对控制信号的控制准确、灵敏、可靠性高，坚固耐用。该装置具有压力、液位传感等参数的显示。检测与控制，可单独通过PLC、变频恒压控制；组态软件恒压控制，通过软件与仪表进行单独控制。

(4)楼宇智能化恒压供水实验装置的系统工作流程

*预先关闭蓄水箱和出水箱之间的闸阀，用软管把水引入蓄水箱中，液面高度到达溢流口处为止。

*确认工作方式开关处于“手动”状态，开启总电源开关，通过电位器设定管网中希望的压力（Mpa），本系统按照最大值0.3 Mpa设计。

*完全打开出水管上用来模拟用水量的控制闸阀。保证3台水泵进水出水管道上的闸阀处于完全打开状态。

*把工作方式转到“自动”状态下，PLC主机进入运行状态，开始采样：设定的预期压力（实际上是一个0-10V的电压信号）经过A/D模块的一个通道CH1进入PLC，进行A/D转换后，把相应的数字量存储在PLC的数据寄存器中。同时实际压力值信号也被PLC（从通道CH2进入PLC）采样存储。CH1和CH2的数据进行运算比较后，输出一个模拟量（从A/D模块的CH3输出），此模拟量信号进入变频器的控制端子，用于频率调节。
