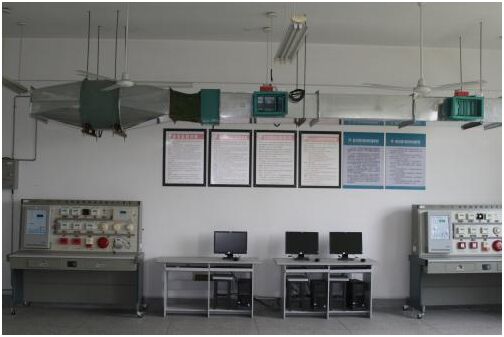

KCLY-07型通风与排烟系统实训设备
一、 概述
通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。
二、特点
1、风系统的完整性、：与实际中的通风系统、控制功能、保护功能、显示功能完全一致。
2、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。
3、装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
4、通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
5、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
三、参数
1、输入电源：单相三线～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜3.8kVA
4、外形尺寸：3000mm×1000mm×2100mm
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
6、换气次数：换气数：8～12次/小时
7、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
四 系统组成
1、通风管路系统：主要有风机、风管、风阀、消声器等。圆形风管通风，风管采用镀锌铁皮
2、电机风量1400电压380 V
3、调风阀：通风柜的附属部件，来调节通风柜的排气量以及表面风速；
4、控制系统：
（1）内含量触摸屏模块：采用工业触摸屏与数字量模块从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。
（2）继电器模块：安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对系统进行过程控制。
（3）仪表模块：分别安装了数字温控仪表、电流表、电压表等，用于监控、风机，执行元件的工作电流和电压，监控出风口、回风口、冷凝器等元件的温度。
（4）按钮及信号模块，安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控系统的运行。按钮及信号模块，既可与继电器模块连接实现继电器回路控制。
五、配置表
|
序号 |
设备名称 |
数量 |
备注 |
|
1 |
CO2传感器 |
1个 |
4-20MA |
|
2 |
湿度传感器 |
1个 |
4-20MA |
|
3 |
风速度传感器 |
1个 |
4-20MA |
|
4 |
温度传感器 |
1个 |
4-20MA |
|
6 |
压差开关 |
1个 |
|
|
7 |
烟雾传感器 |
|
高精度烟雾浓度检测采集模块气体变送器4-20MA |
|
8 |
压差传感器 |
1个 |
4-20MA |
|
9 |
消声静压箱 |
1个 |
|
|
10 |
回风道管路 |
1套 |
按要求 |
|
11 |
通风管路 |
5米 |
定制 |
|
16 |
出风口 |
若干 |
|
|
12 |
离心排风风机 |
1套 |
180W/220V |
|
13 |
散流器 |
2个 |
|
|
14 |
电动防火阀 |
2个 |
易熔环熔断动作温度70℃
手动复位开启、手动调节角度 |
|
15 |
工业组态软件 |
1个 |
力控 |
|
16 |
编程软件 |
1个 |
|
|
17 |
应用程序 |
1个 |
|
|
18 |
铝型材框架 |
1个 |
40*40MM铝型材框架2400*1000*2100MM |
六、实训项目
1、通风系统部件名称及其在系统中的作用；
2、通风系统部件及电气部件的工作原理以及好坏检测；
3、通风系统管道上控制器的安装要求；
4、通风系统的送、回风风管的安装规范；
5、通风系统的送、回风风口的安装规范；
6、系统送风管的安装操作；
7、通风系统的运行与管理；
8、通风系统原理认识
9、通风系统设计要求
10、通风系统要求计算
11、防火阀的应用实验
