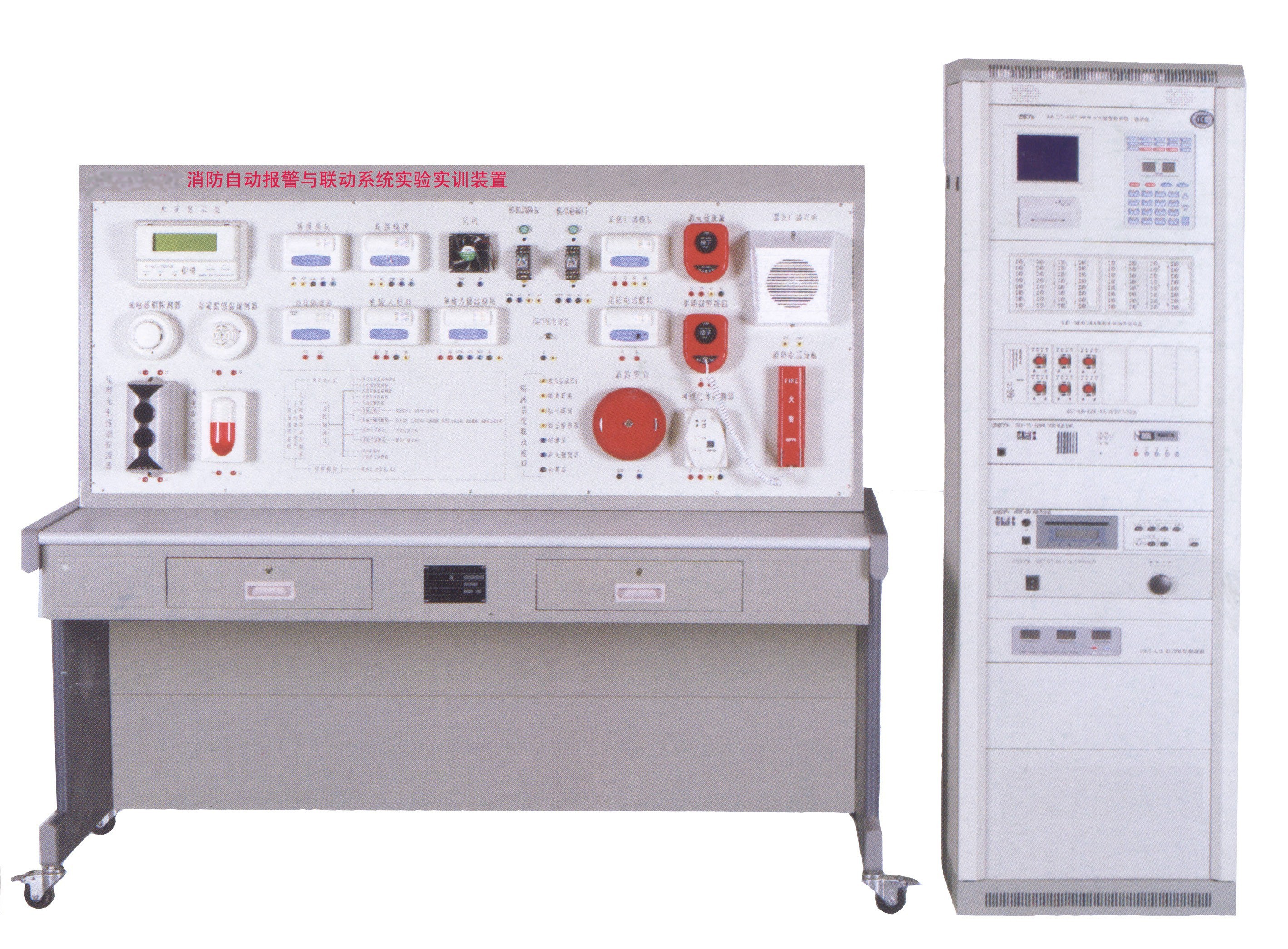

KCLY-02A型消防自动报警与联动系统实验实训装置
一、实验台
1.工作电源：AC220V±10%50Hz
2.工作环境：环境温度范围为-20℃～+45℃
3.相对湿度：〈85%
4.安全保护：具有漏电自动保护装置
二、实验项目：
1.消防控制系统布线及接线实验
2．消防报警单点处理实验
3．消防控制系统情形模拟实验
4．火灾事故广播及火灾通讯系统的使用
5．电子编码器的使用与编码
6．消防控制系统消防联动模拟实验
三、特性要求：
1．系统设计开放灵活，学生可以自行设计消防报警系统及联动系统
2．采用知名品牌产品，具有很高的实用性与通用性
3．系统采用消防系统比较流行的总线结构
4．系统不仅具有消防联动控制系统，而且还有消防广播系统及消防通讯系统
5．系统除了常用的消防探测器外，还配置了光束感烟探测器，实验更加方便
6．系统可以与其他喷淋灭火实训装置形成联动
（1）实验桌：铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，长方体封闭式结构，设有两个大抽屉、柜门。桌面用于安装电源控制屏。实验桌设有四个万向轮和四个固定调节机构，便于移动和固定。
（2）火灾报警控制柜：控制柜主要由消防控制器和广播电话主机构成，模块化设计，具有功能强、容量大、配置灵活等特点；系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息；具有全面的现场编程能力，最大容量为4845个总线制报警联动控制点。控制器可与开关量、模拟量、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器。
（3）多线制联动控制盘：与切换模块一起使用，完成对消防泵、风机等重要设备的控制，控制盘可控制14路设备，占用一个总线地址编码点。具有输出端短路、断路检测功能，并有相应的灯光指示
（4）火灾显示盘：火灾显示盘是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及；信息并同时发出声光报警信号。它通过RS一485总线与火灾报警控制器相连，处理并显示控制器传的数据。每路RS一485总线最多可配接64台火灾显示盘。
（5）输入／输出模块：单输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报器。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器进行报警，并可通过火灾报警控制器来联动其它相关设备的动作。输入输出控制模块则主要用于控制消防灭火设备的启动或停止，同时向消防控制中心传送消防!备动作与否的回答信号。
（6）火灾报警探测器：火灾控制探测主要配有可燃气体探测器、差定温感温探测器、光电感烟探测器、光束感烟探测
（7）火灾广播及通讯设备：火灾广播及通讯系统主要由150W功率放大器、消防广播主机、广播音响、总线制消防电话主机、电话分机等组成。
