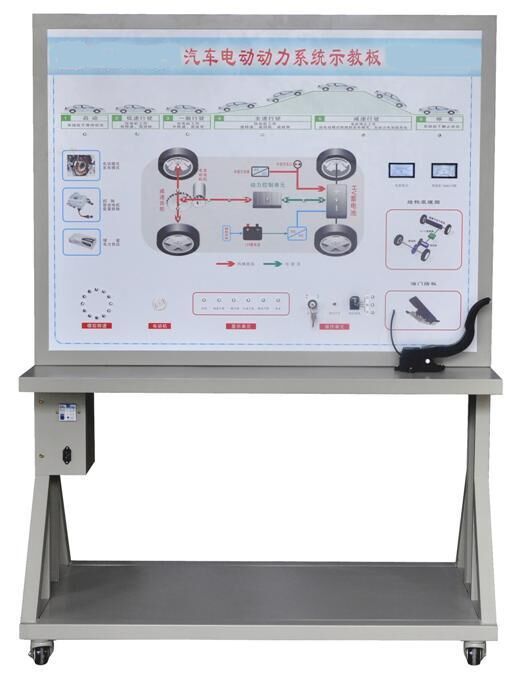

KCHFD-11型混联式混合动力汽车能量控制策略示教板

一、功能特点

1.该设备完整展示了混联式混合动力汽车能量控制策略，可以动态模拟混联式混合动力汽车的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示混联式混合动力系统的特点和优势。

2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照混联式混合动力系统结构原理图和实物，认识和分析混联式混合动力系统的工作原理。

3.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有三台模拟电机用来分别演示发动机、电动机以及发电机的工作状态。

4.示教板面板部分采用1.5mm冷板冲压结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。

5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

二、技术参数

1.外接电源：交流220V±10% 50Hz

2.工作电压：直流12V

3.工作温度：-40℃～+50℃

4.外形尺寸：1240×600×1700mm(长×宽×高)
