KCHFD-34型新能源汽车实验台
一、产品简介

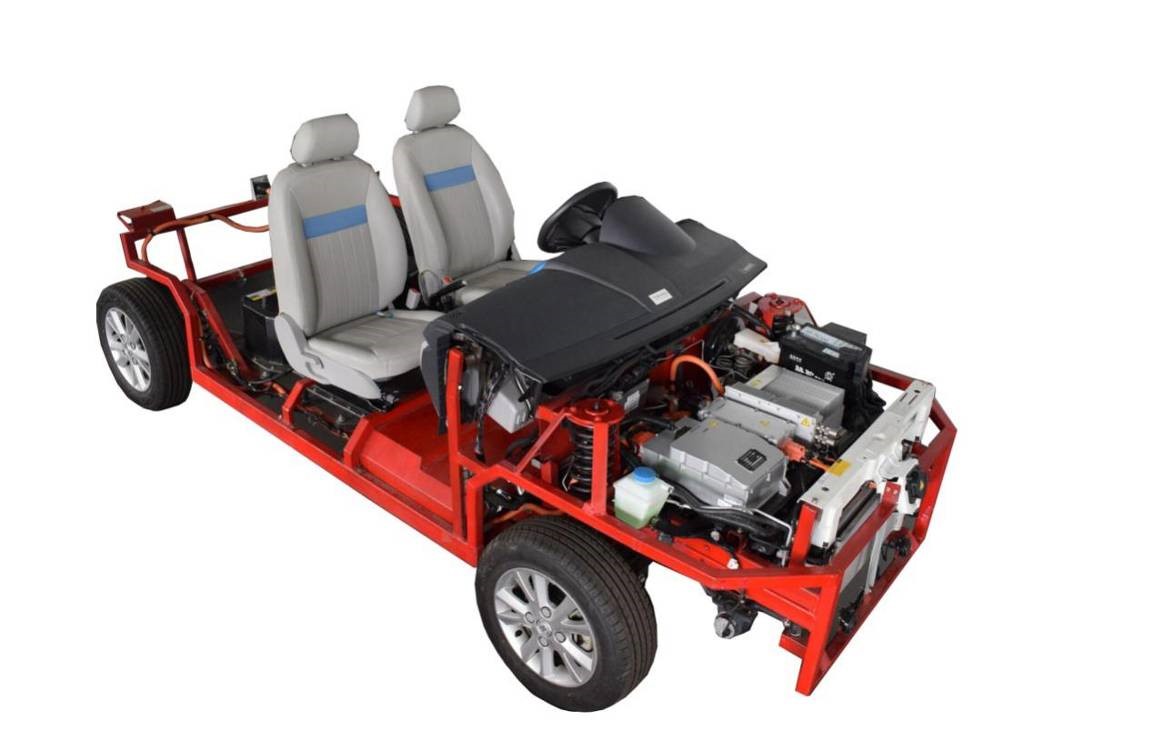

该设备采用北汽EV160纯电动整车去掉车壳，保留原车底盘动力等系统，包括完整的底盘动力等系统部件，全面展示了汽车各系统的内外结构，各系统部件齐全，剖切去掉车壳，能清楚观察到汽车内部结构和部件的运动情况，汽车的完整底盘系统可真实运行操作。适合于纯电动汽车构造理论和维修实践的教学需要。
二、功能特点
1.真实纯电动汽车完整底盘系统可真实运行操作。
2.能清晰的看出各主要部件运动过程,各系统涂装不同颜色以便区别。
3.能够满足纯电动底盘结构、基本工作原理、拆装与维修的教学。
4.底盘系统配置齐全(包括转向系统、制动系统、前后桥与车轮、电机驱动系统、电机控制单元、电池组、驾驶员座椅、转向系统等)。
5.灯光、仪表电器、空调系统完整可真实运行操作。
6.检测实训时底盘系统实训平台与原理教学板设备通过航空插接器连接，拆卸航空插接器底盘系统实训平台可正常路面行驶等工况。

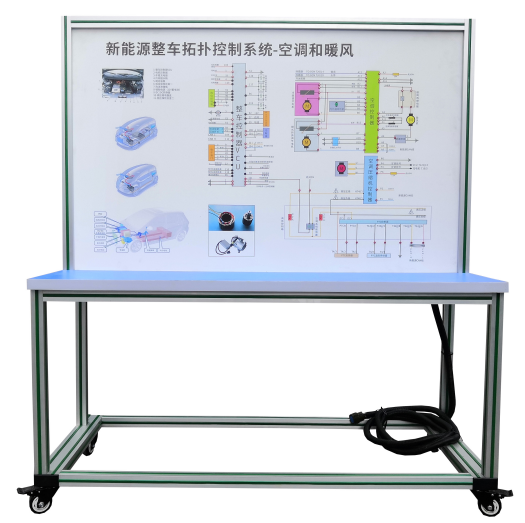

7.检测台面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
8.检测台面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
9.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点24个。
10.检测台设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
11.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
12.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三、技术规格
1.检测台外形尺寸（mm）：1500×1000×1700(长×宽×高)
2.检测台面板外形尺寸（mm）：948×898mm（长*宽）
3.工作电源：原车；
4.工作温度：-50℃～50℃；
5.检测台移动脚轮：100*60mm
6.汽车底盘：长*宽*高：4730×1700×1400mm，北汽EV160(2015款)
四、实训(实验)项目
1.纯电动汽车传动系统拆装与检测实训;
2.纯电动汽车转向系统拆装与检测实训;
3.纯电动汽车制动系统拆装与检测实训;
4.纯电动汽车行驶系统拆装与检测实训;
5.纯电动汽车前后桥/悬架拆装与检测实训;
6.纯电动汽车电机驱动系拆装与检测实训;
7.纯电动汽车电池拆装与维护实训;
8.纯电动汽车高压安全防护实训;
9.纯电动汽车充电、拆装与检测实训;
10.纯电动汽车辅助电器系统拆装与检测实训;
11.纯电动汽车拆装与维护、检测实训;
12.演示纯电动汽车动力电池及管理系统的结构与原理；
13.演示油纯电动汽车电机及控制器的结构与原理；
14.演示纯电动汽车的高压电源的结构与控制方式；
15.演示纯电动汽车高压变频器、车载充电机、DC-DC模块的结构与原理；
16.演示纯电动汽车快充及慢充的结构与原理；
17.演示纯电动汽车的整车控制原理、结构及相应的逻辑关系；
18.演示纯电动汽车空调系统制冷部分、制暖的结构与原理；
19.演示纯电动汽车电动方向系统的结构与原理；
20.演示纯电动汽车制动系统的结构与原理；
21.演示纯电动汽车的总成结构与原理。
22.电动汽车整车控制及驱动传动等系统（①驱动传动系统、②动力电池和管理系统、③电动转向助力、④空调和暖风系统、⑤电子真空制动系统、⑥车身电气系统）结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除。
五、基本配置
经拆卸车身的纯电动整车底盘总成等；配置教学资料与维修资料、配原理教学面板六套（包括：驱动传动系统、动力电池和管理系统、电动转向助力、空调和暖风系统、电子真空制动系统、车身电气系统的教学功能）、故障模拟与排除装置、设备操作说明书。
