产品展示--[纯电动汽车驱动系统实训台]

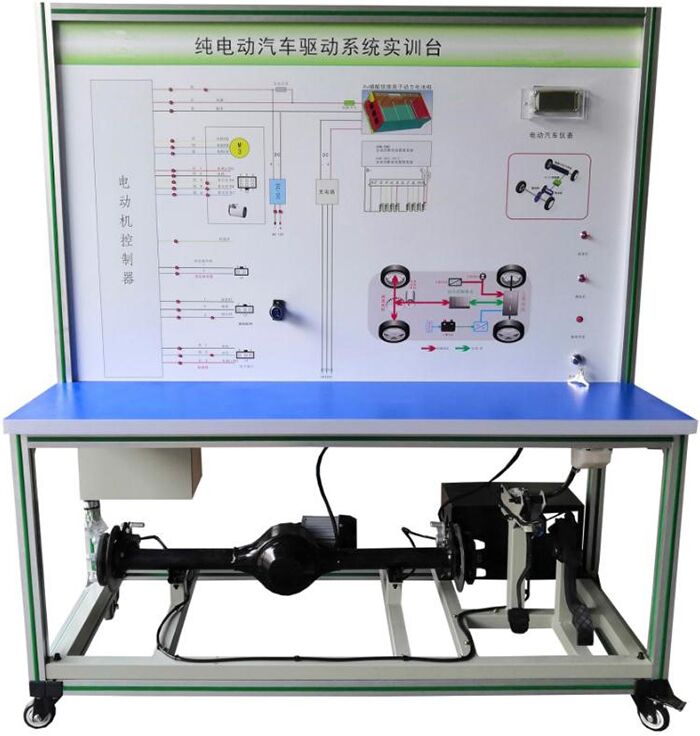

KCHFD-19型纯电动汽车驱动系统实训台

一、产品功能

  采用纯电动汽车驱动系统实物为基础,可真实展示纯电动汽车驱动系统的组成结构和工作过程。适用于学校对纯电动汽车驱动系统的教学需要。

二、功能特点

1.真实可运行的纯电动汽车驱动系统,充分展示纯电动汽车驱动系统的组成结构和工作过程。

2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图,表面喷涂光油。

3.实训台面板上安装有汽车仪表,可实时显示动力传递过程、车速等、电控系统故障指示灯等参数变化。

4.实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

5.实训台配备有油门控制装置,可方便对纯电动汽车驱动系统进行加减速。

6.实训台配备有电源总开关、飞轮防护罩等安装保护装置。

7.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

1.工作电源:直流12V

2.工作温度:-40℃~+50

3.动力电池:36V

四、基本配置(每台)

  检测控制面板、组合仪表、点火开关、ABM-BMU主动均衡电池管理系统、电机控制器、充电接口、VCU整车控制器接口、DC-DC转换器、HV磷酸铁锂离子动力电池组、无刷直流电机驱动系统、半轴刹车系统、档位开关、油门控制装置、直流接触器、动力电池组充电机、电源总开关、智能化故障设置和考核系统、移动台架(带自锁脚轮装置)
