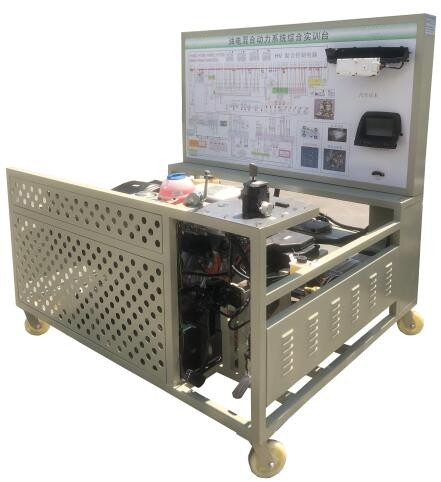

KCHFD-33型油电混合动力汽车动力驱动系统实训台
一、产品简介
油电混合动力实训台采用油电混合动力发动机和电子传动桥系统实物为基础，可对发动机和电子传动桥进行起动、加速、减速等工况的实际操作，真实展示油电混合动力系统的组成结构和工作过程。
适用于各类院校对油电混合动力发动机和维修实训的教学需要。
二、功能特点
1.真实可运行操作的油电混合动力发动机和电子传动桥系统，展示系统结构和原理、工作过程。
2.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
3.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.实训台安装有汽车仪表和多功能显示屏，可实时显示动力传递过程、车速等、电控系统故障指示灯等参数变化。
5.实训台安装有诊断座，可连接专用汽车解码器，对发动机、自动变速器、混合动力、电源等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点24个。
8.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
9.实训台底座带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
10.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
11.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
12.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
三、技术规格
1.外形尺寸（mm）：1700×1200×1700(长×宽×高);
2.面板外形尺寸（mm）：1648×940mm（长*宽）;
3.移动脚轮：200*80mm;
4.工作温度：-40℃～+50℃;
5.油箱容积：10L;
6.油电混合动力发动机和电子传动桥：丰田普锐斯.
四、实训（实验）项目
1.电池管理系统BMS组成和功能工作原理,动力电池包（BMS）故障分析与诊断。
2.高压系统操作安全注意事项，高压连接器插拔方法，维修开关认知。
3.漏电传感器、档位开关、P档开关结构原理功能检测实训。
4.变频器控制器总成结构与工作原理，驱动电机结构与工作原理实训。
5.油电混合动力汽车工作模式演示验证。
6.油电混合动力驱动动力传递路线演示验证。
7.刹车能量反馈结构与工作原理实训。
8.油电混合动力变频器结构与工作原理、诊断检测实训。
9.油电混合动力发动机结构与工作原理、诊断检测实训。
10.电子油门踏板、一键起动开关结构原理功能检测实训。
11.油电混合动力汽车控制策略系统结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除。
五、基本配置
（翻新丰田普锐斯）组合仪表、控制电脑(ECU)、油电混合动力发动机和电子传动桥总成、自动变速器总成及控制电脑(ECU)、混合动力控制电脑(ECU)、蓄电池总成及控制电脑(ECU)、电源控制电脑(ECU)、防盗控制电脑(ECU)、空调控制电脑(ECU)、网关(ECU)、多功能显示屏、诊断座、一键起动开关、钥匙插槽、智能钥匙、变频器、高压蓄电池总成、高压电缆、P档开关、左右半轴刹车系统、燃油压力表（0-10kg/cm2)、真空压力表(0-76in.Hg)、INZ-FXE发动机总成、10L燃油箱、汽油泵(含汽油泵插头)、油门控制装置、进排气管、水箱(含保护罩)、12V80W冷却电子风扇、12V 65Ah备用蓄电池、继电器（含：起动继电器、油泵继电器、冷却风扇继电器等）、保险丝盒、50A电源总开关、故障设置和考核系统、移动台架(带自锁脚轮装置，1700×1200×1700)、设备操作说明书。
