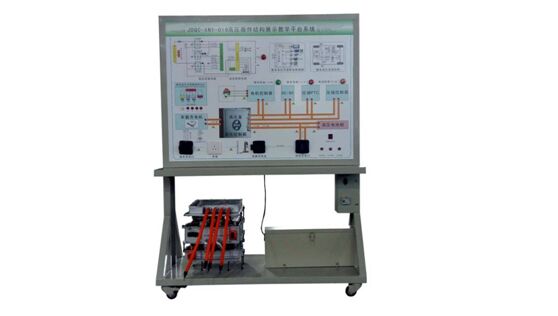

KCHFD-22型新能源汽车高压器件结构示教板
一.产品简介
本设备采用新能源汽车(北汽 EV160)高压真实器件制作，展示新能源汽车高压的结构与工作原理，适合于各类院校对纯电动汽车高压器件理论和维修实训的教学需要。
二.功能特点
1.展示高压盒等高压器件的组成结构和工作过程；
2.控制台安装有高压控制盒的解剖部件，能清晰看清高压控制盒的控制继电器、熔断器、连接器端子等电子器件；
3.系统含有动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、国标快慢充电枪与充电座；
4.展示高压线路的高压互锁信号的组成结构和工作过程；识别高压线束连接器的端子及对应的功能；
5.安装有双独立线路控制系统的硬件模块；安装有各高压模块的汽车真实接口连接器，高压插接接口可以训练学生对高压电路的连接。
6.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
7.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
9.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
10.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三.技术规格
1.外接电源：交流220V±10% 50Hz;
2.工作温度：-40℃～+50℃;
3.外形尺寸（mm）：1500×700×1700(长×宽×高);
4.面板外形尺寸（mm）：1448×940mm（长*宽）;
5.移动脚轮：100*60mm;
6.电源：磷酸铁锂离子动力电池组24V20AH带充电机;
7.纯电动车高压配电控制箱：北汽 EV160.
四.实训（实验）项目
1.新能源汽车高压器件认知。
2.新能源汽车高压器件基本控制原理与工作过程验证实训。
3.新能源汽车高压器件拆装与安全防护实训。
4.新能源汽车高压线路的高压互锁基本控制原理与工作过程验证实训。
5.新能源汽车整车高压区认知实训。
6.新能源汽车高压线路拆装与检测实训。
7.新能源汽车高压安全系统拆装与检测、维护体验实训。
五.基本配置
国标充电口与充电枪、高压盒总成、动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、操作控制台、训练控制按钮、一体化全铝合金型材搭建的移动台架（1500×1000×1700mm ,带自锁脚轮装置，原理面板948×898mm）、设备操作说明书。
