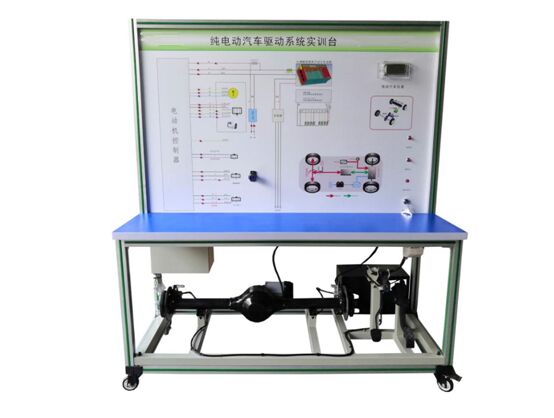

KCHFD-26型汽车电动动力系统实训平台 一.产品简介 选用纯电动车驱动系统(48V1KW直流无刷电机)真实器件制作,展示纯电动车驱动系统的结构与工作原理,适合于各类院校对纯电动车驱动系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。 二.产品功能 1.安装纯电动车驱动电机及控制系统真实器件、包含充电机与充电插座、驱动电机、点火开关、电机控制器、档位开关、加速踏板、电源开关、继电器、DC-DC模块、仪表、电池等模块等,真实可操作运行的纯电动车驱动电机及控制系统,展示系统的结构与原理、动态演示系统工作过程。 2.实现纯电动车驱动电机及控制系统结构及原理的认知,体验驾驶员的意图与电机运转之间的关系,可完成驱动电机及控制系统性能各项检测。 3.面板采用4mm厚铝塑板,立式安装面板UV平板喷绘打印有彩色完整标准系统图板;学员可直观对照图板和实物,认识和分析系统的工作原理。 4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。 5.多功能仪表真实显示系统电流与电压、转速、档位等数据变化。 6.安装故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见故障的设置及考核故障点12个。 7.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。 8.配套实训(实验)指导书等教学资料,包含工作原理、实训项目、故障设置及分析等要点说明。 9.安装安全保护装置:急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。 三.技术规格 1.外形尺寸(mm):1500×700×1700(长×宽×高) 2.面板外形尺寸(mm):1448×940mm(长*宽) 3.移动脚轮:100*60mm 4.工作温度:-40℃~+50℃ 5.驱动电机与控制器:DC48V 1kw3000rpm(直流无刷电机) 6.电池:磷酸铁锂离子动力电池组48V20AH带充电机 7、制动装置:2轮液压制动 四.实训(实验)项目 1.驱动电机及控制系统维护与保养、使用操作,驱动电机与控制系统结构原理功能、故障诊断与维修; 2.电动机性能、能量管理检测; 3.手动维修开关结构原理功能; 4.高压互锁的保护作用; 5.车载充电机工作原理和引脚定义,车载充电机常见故障和更换,电池充电操作; 6.DC-DC转换器工作原理和引脚定义,DC-DC转换常见故障和更换; 7.电子油门踏板工作原理和引脚定义,电子油门踏板常见故障和更换; 8.档位控制器(开关)工作原理和引脚定义,档位控制器(开关)常见故障和更换; 9.纯电动汽车动力系统拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断。 五.基本配置 检测控制面板(装有各种检测端子,1448×940mm彩色电路图和工作原理示意图)、组合仪表、点火开关、电机控制器、车载充电器与充电接口、DC-DC转换器、锂动力电池组、电动车电机(直流无刷电机)与变速箱、后轮左右液压制动装置、驱动桥传动装置、刹车开关、档位开关、油门控制装置、大电流继电器、电源总开关、急停开关、辅助蓄电池(12V45AH)、一体化全铝合金型材搭建的移动台架(1500×700×1700mm (带自锁脚轮装置,带安装检测端子的原理面板,面板1448×940mm)、故障考核系统、设备操作说明书。 系列产品:
