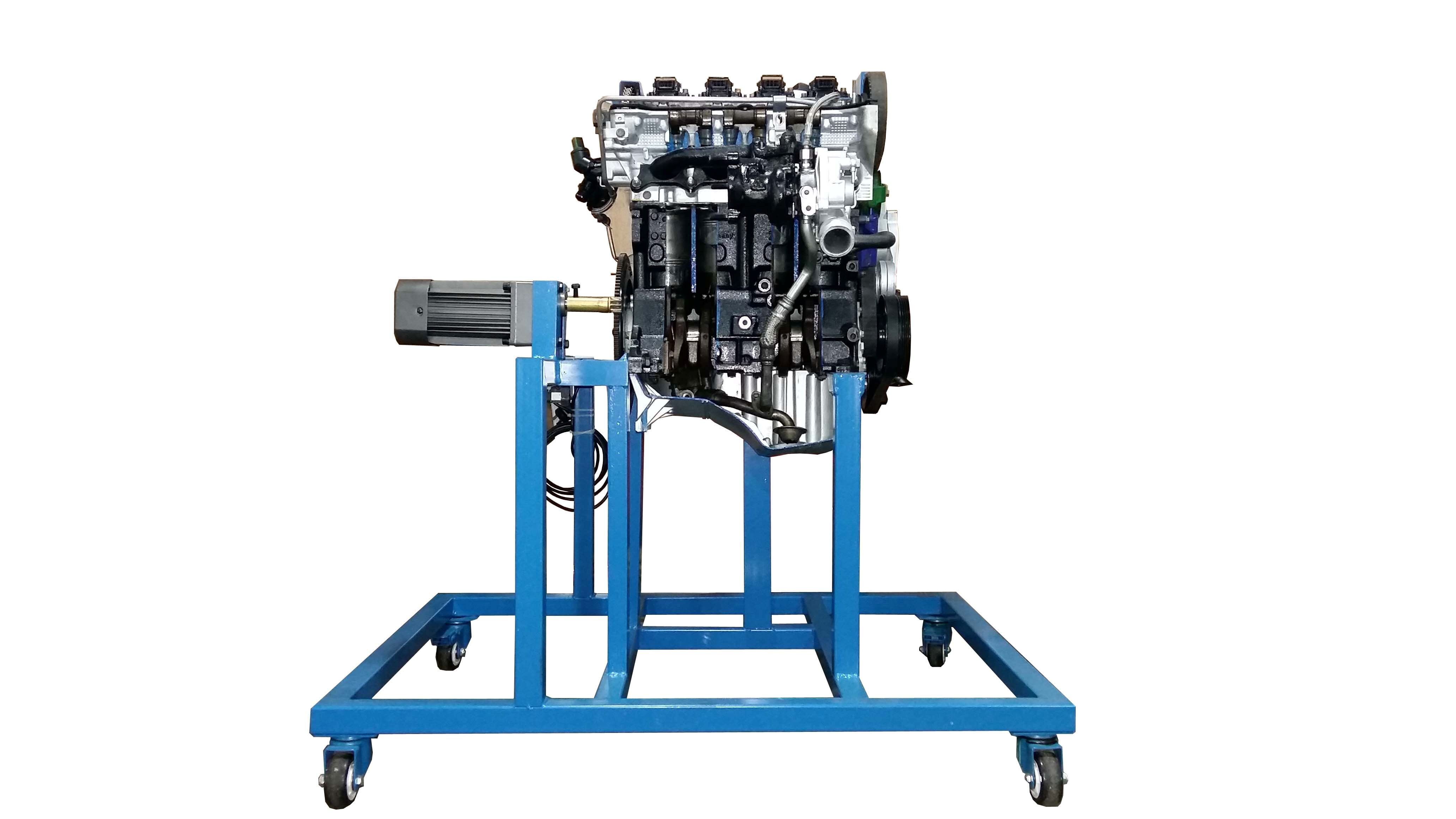

KCHFD-03型油电混动发动机演示台

一、产品简介

该设备采用翻新（翻新丰田普锐斯）1NXZ电控汽油发动机总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示汽油发动机内外部结构和部件的运动情况，适用于汽油发动机原理和机械机构的教学。

二、功能特点

1.采用原厂汽油发动机实物总成进行机构切剖，充分展示汽油发动机机构部分的内外结构。

2.对发动机各机械剖面采用不同颜色的油漆进行喷涂。

3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转，真实演示汽油发动机内部机械部件的运动过程。

4.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。

5.解剖部位：

（1）缸体（活塞与曲轴运行外可观察）；

（2）气门室盖（凸轮轴运行外可观察）；

（3）气缸盖（进排气门运行外可观察）；

（4）进排气歧管与滤清器；

（5）发电机与水泵；

（6）正时机构（正时机构运行外可观察）；

三、技术规格

1.外形尺寸：800×600×1200mm(长×宽×高)

2.动力电源：220V±10% 50Hz

3.单相齿轮减速电机：

4.额定电压：AC 220V 50Hz

5.额定功率：250W

6.额定转速：0-15转/分

7.工作温度：-40℃～+50℃

8.颜色：7032

9.钢管：40*40*3mm

10.移动脚轮：100*50mm

四、基本配置(每台)
